ENT113外接SPI NAND存储方案
在嵌入式系统设计中，存储方案的选择对于产品的稳定性、启动速度及成本控制至关重要。全志T113-i作为一款高性能、高集成度的工业级处理器，在智能终端、工业控制等领域应用广泛。本文将结合原理图，详细分析T113外接SPI NAND存储的电路设计实现。
1. 系统方案概述
T113-i 具备灵活的外设接口，能够支持多种存储介质。SPI NAND Flash 以其体积小、接口简单、成本较低的优势，成为许多中小型嵌入式系统的首选。本方案采用常见的SPI接口协议，通过T113的PC端口组实现与SPI NAND芯片的通信。
2. 硬件电路设计详解
基于原理图，我们可以将硬件连接分为SOC端配置与NAND Flash外设端实现两部分。
2.1 T113 SOC端引脚映射
如下图展示了T113的PC端口组被复用为SPI功能引脚。具体引脚对应关系如下：
●PC2 (SPI0-CLK)：提供SPI时钟信号。
●PC3 (SPI0-CS0)：片选信号，用于激活Flash芯片。
●PC4 (SPI0-MOSI)：主机输出，从机输入，用于数据发送。
●PC5 (SPI0-MISO)：主机输入，从机输出，用于数据接收。
●PC6 (SPI0-WP)：写保护引脚。PC7 (SPI0-HOLD)**：保持引脚。
在PCB布局时，这些引脚需要严格遵循高速信号设计准则，确保信号完整性。

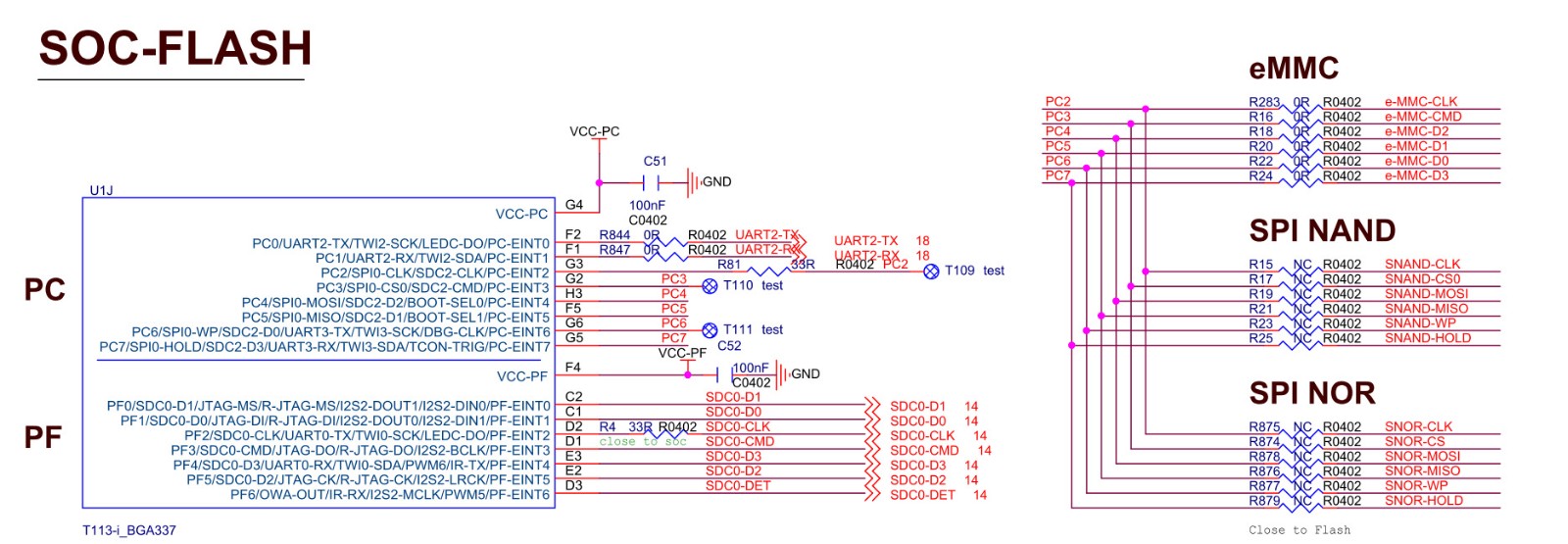

图一 T113的SPI NAND引脚
2.2 SPI NAND外设电路实现
如下图展示了U39（型号为XT26G01CWSIG，容量128MB）为实际应用的SPI NAND Flash芯片。
●电源处理：引脚8（VCC）通过RM11（0欧电阻）连接至系统电源VCC-PC，并加有CM8（100nF）电容进行滤波，保证供电稳定。
●信号匹配与上拉：为了确保在总线空闲时的信号状态确定，原理图中对SNAND-WP、SNAND-CS0及SNAND-HOLD引脚使用了10K欧姆电阻（RM14、RM13、RM12）进行上拉至VCC-PC，增强了抗干扰能力。
●接地设计：引脚4（VSS）及EPAD直接连接至系统地（GND），确保良好的信号参考平面。

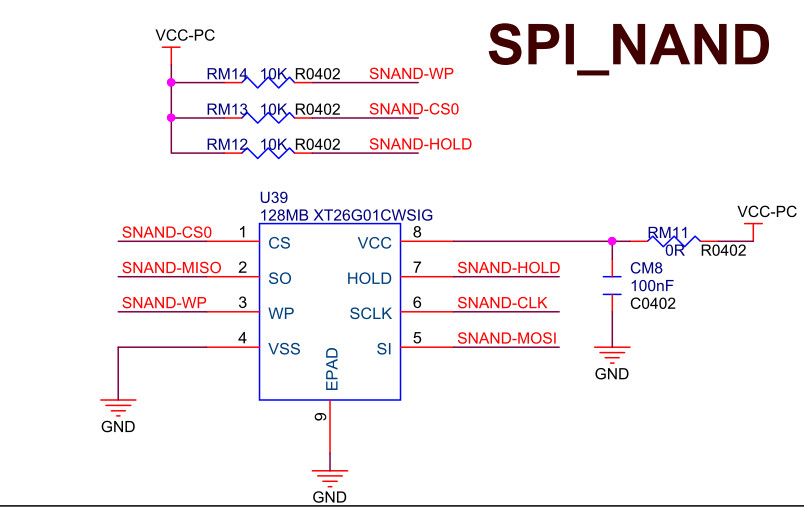

图二 外接SPI NAND
3. 设计注意事项与建议
在实际布线与调试中，建议注意以下几点：
●走线长度：SPI时钟频率较高时，应尽量缩短SOC到Flash的布线长度，避免信号反射和串扰。
●上拉电阻位置：上拉电阻应尽量靠近Flash芯片引脚放置。
●电源稳定性：SPI NAND对电源纹波敏感，注意电源平面的完整性。
4. 总结
在T113平台的开发实践中，合理的存储电路设计是保障系统稳定性的基础。维芯科作为全志的方案设计公司，在各类NAND存储方案的设计与调试中积累了丰富的实战经验。从底层信号完整性优化到驱动兼容性调试，我们能为客户提供高效的技术保障，助力您的产品在工业场景中实现更优的存储表现。
