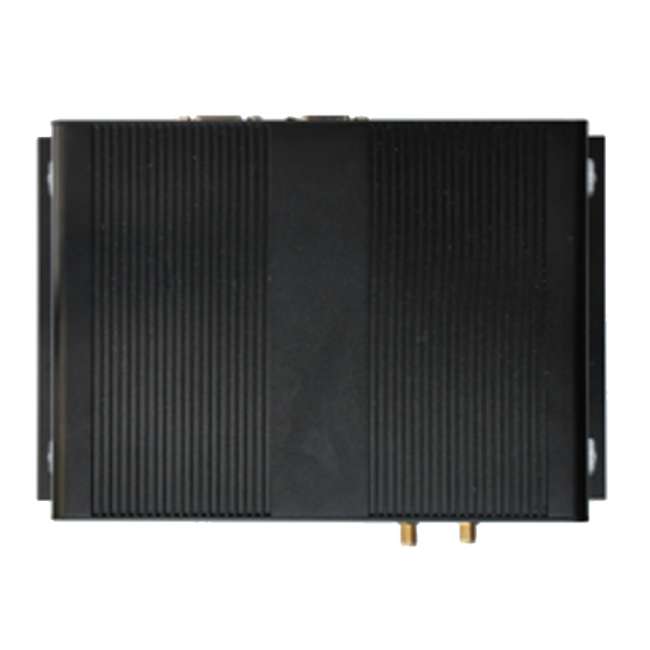

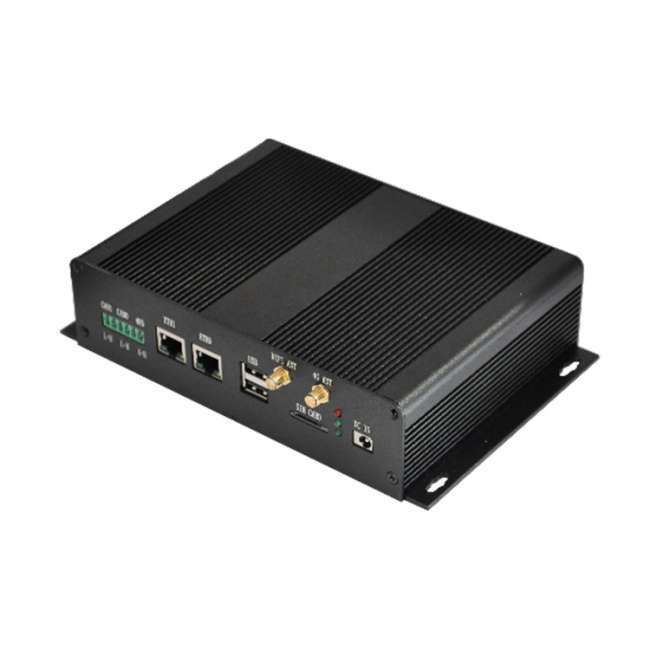

TI AM335X工业网关 (WTG-AM335X-D)
维芯科 AM335X 工业网关搭载 TI 经典 Cortex-A8 与 PRU 协处理器，生态成熟。整板具备强抗干扰与 -40℃~+85℃ 宽温特性，集成双以太网、WiFi 与 4G，配齐 CAN、RS485 等丰富接口，广泛扎根于电网配电、储能 EMS、工控与医疗设备通讯。
- 处理器：TI AM3354 Cortex A8
- 网络接口: 2x以太网 1xWiFi 1x4G
- 串行接口：2xCAN 1xRS485 1xRS232
- 其余接口: 2xUSB2.0
- 操作系统：Linux 3.12.0
AM335X工业网关 基本参数
这款是杭州维芯科推出的一款以TI AM3354处理器为核心的工业网关，AM3354系列处理器基于高性能ARM Cortex-A8 32位RISC为核心，运行速度最高达1GHz，并提供3D图形加速，支持DDR2/DDR3/DDR3L内存，PRU-ICSS子系统为器件提供附加灵活性，支持来满足工业设计的需要。
电气参数简介：
接口 | 描述 |
CPU | AM3354 |
工作温度 | -40℃~+85℃ |
架构 | ARMv7 Cortex-A8 |
主频 | 800MHZ |
内存 | 256MB DDR |
ROM | 256MB SLC NAND |
尺寸 | 80mm*58mm |
相对湿度 | 10%～90%（不结露） |
工作电压 | 5V电压供电 |
机械尺寸：
工控机整机产品，外壳选用通用的标准尺寸铝合金外壳。PCBA需要考虑匹配外壳组装。铝壳尺寸为204mm*130mm。
产品接口：
图3：A面接口布局图
l DC ： 电源输入接口，电源输入范围DC9V~24V，电流2A。
l 红色LED： 电源指示灯。
l 绿色LED： 系统心跳状态灯。
l ETH0 ： 以太网接口0。
l ETH1 ： 以太网接口0。
l SIM ： SIM卡插槽(3G/4G模块选配) 。
l USB ：双层USB 2.0 HOST接口，可以外接U盘，键盘鼠标等设备。
l 4G ：3G/4G天线接口(3G/4G模块选配)。
l WIFI ：WIFI天线接口。
图3：B面接口布局图
l 4G ：3G/4G天线接口(3G/4G模块选配)。
l MiniUSB：USB OTG接口，用于连接电脑，升级软件、配置参数等功能。
l RS232 ：对外通讯RS232接口
l RST ：复位按键，可以复位工控机
l KEY ：用户按键
l SDCARD：可以插MIROSD卡，支持SD卡烧录系统
l MIC ：音频麦克输入
l HP ：音频输出
软件参数
类别 | 名称 | 描述 | |
Bootloader | u-boot-2013.01.01 | 系统引导程序，负责系统初始化和引导 1.支持NAND Flash的读写和擦除 2.支持SD/USB/NFS下载更新固件 3.支持外置看门狗 4.支持LCD/VGA显示 5.自适应不同频率的AM335x版本 | |
Kernel | Linux-3.12.10 | ||
Drivers | NAND Flash | NAND Flash驱动 | |
MMC/SD | MMC/SD驱动 | ||
USB Host | USB Host驱动 | ||
USB Device | USB Device驱动(SCSI/Serial/NCM等) | ||
以太网*2 | 以太网驱动 | ||
USB HUB | Hub驱动 | ||
WIFI模块 | Wi-Fi/BT驱动 | ||
4G模块 | HW ME909s-821 | ||
UART232*2 | UART驱动 | ||
UART485 | UART驱动 | ||
CAN*2 | CAN驱动 | ||
I2C*2 | I2C驱动 | ||
LCD 1280*600 | LCD驱动 | ||
Audio | SGTL5000音频驱动 | ||
电容触摸屏 | Pix-cir tango驱动 | ||
电阻触摸屏 | tsc2007驱动 | ||
硬件RTC | 硬件RTC驱动 | ||
PMU电源管理 | PMU驱动 | ||
按键 | 按键驱动 | ||
LED*2 | led驱动，心跳灯和呼吸灯 | ||
PWM | pwm驱动 | ||
USB摄像头（自配） | UVC驱动 | ||
文件系统 | rootfs | 基于buildroot定制的文件系统 | |
功能参数：
序号 | 项目 | 参数说明 | 备注 |
1 | 处理器 | AM3354 | Cortex A8 内核 |
2 | 内存 | DDR2 256M（128M*2） | |
3 | Flash存储器 | NAND Flash 256M | |
4 | AUDIO | 1 | 1个Mic+1个Headphone |
5 | UART | 2 | 1个Debug+1个RS232 |
6 | RS485 Bus | 1 | |
7 | CAN Bus | 2 | CAN0/CAN1 |
8 | SD Card | 1 | 板载 |
9 | Ethernet | 2 | 百兆网 |
10 | USB Host | 2 | 2个USB 2.0 |
11 | USB Device | 1 | USB 2.0 |
12 | Mini PCIE | 1 | 标配华为ME909s |
13 | Touch Ic | 1 | 1个电阻屏、1个电容屏 |
14 | VGA | 1 | |
15 | LCD | 1 | RGB 24bit |
16 | WIFI | 1 | 板载 |
17 | WDT | 1 | 板载 |
18 | RTC | 1 | 板载 |
19 | KEY | 2 | 1个复位按键、1个返回按键 |
20 | LED | 3 | 1个电源灯、2个状态灯 |
AM335X工业网关 完整外设规格
这款是杭州维芯科推出的一款以TI AM3354处理器为核心的工业网关，AM3354系列处理器基于高性能ARM Cortex-A8 32位RISC为核心，运行速度最高达1GHz，并提供3D图形加速，支持DDR2/DDR3/DDR3L内存，PRU-ICSS子系统为器件提供附加灵活性，支持来满足工业设计的需要。
电气参数简介：
接口 | 描述 |
CPU | AM3354 |
工作温度 | -40℃~+85℃ |
架构 | ARMv7 Cortex-A8 |
主频 | 800MHZ |
内存 | 256MB DDR |
ROM | 256MB SLC NAND |
尺寸 | 80mm*58mm |
相对湿度 | 10%～90%（不结露） |
工作电压 | 5V电压供电 |
机械尺寸：
工控机整机产品，外壳选用通用的标准尺寸铝合金外壳。PCBA需要考虑匹配外壳组装。铝壳尺寸为204mm*130mm。
产品接口：
图3：A面接口布局图
l DC ： 电源输入接口，电源输入范围DC9V~24V，电流2A。
l 红色LED： 电源指示灯。
l 绿色LED： 系统心跳状态灯。
l ETH0 ： 以太网接口0。
l ETH1 ： 以太网接口0。
l SIM ： SIM卡插槽(3G/4G模块选配) 。
l USB ：双层USB 2.0 HOST接口，可以外接U盘，键盘鼠标等设备。
l 4G ：3G/4G天线接口(3G/4G模块选配)。
l WIFI ：WIFI天线接口。
图3：B面接口布局图
l 4G ：3G/4G天线接口(3G/4G模块选配)。
l MiniUSB：USB OTG接口，用于连接电脑，升级软件、配置参数等功能。
l RS232 ：对外通讯RS232接口
l RST ：复位按键，可以复位工控机
l KEY ：用户按键
l SDCARD：可以插MIROSD卡，支持SD卡烧录系统
l MIC ：音频麦克输入
l HP ：音频输出
软件参数
类别 | 名称 | 描述 | |
Bootloader | u-boot-2013.01.01 | 系统引导程序，负责系统初始化和引导 1.支持NAND Flash的读写和擦除 2.支持SD/USB/NFS下载更新固件 3.支持外置看门狗 4.支持LCD/VGA显示 5.自适应不同频率的AM335x版本 | |
Kernel | Linux-3.12.10 | ||
Drivers | NAND Flash | NAND Flash驱动 | |
MMC/SD | MMC/SD驱动 | ||
USB Host | USB Host驱动 | ||
USB Device | USB Device驱动(SCSI/Serial/NCM等) | ||
以太网*2 | 以太网驱动 | ||
USB HUB | Hub驱动 | ||
WIFI模块 | Wi-Fi/BT驱动 | ||
4G模块 | HW ME909s-821 | ||
UART232*2 | UART驱动 | ||
UART485 | UART驱动 | ||
CAN*2 | CAN驱动 | ||
I2C*2 | I2C驱动 | ||
LCD 1280*600 | LCD驱动 | ||
Audio | SGTL5000音频驱动 | ||
电容触摸屏 | Pix-cir tango驱动 | ||
电阻触摸屏 | tsc2007驱动 | ||
硬件RTC | 硬件RTC驱动 | ||
PMU电源管理 | PMU驱动 | ||
按键 | 按键驱动 | ||
LED*2 | led驱动，心跳灯和呼吸灯 | ||
PWM | pwm驱动 | ||
USB摄像头（自配） | UVC驱动 | ||
文件系统 | rootfs | 基于buildroot定制的文件系统 | |
