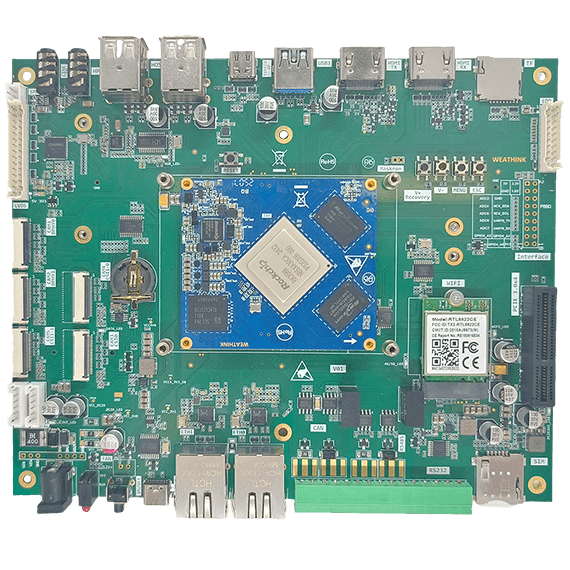

RK3588J工业级工控板(WTB-RK3588J-B)
基于瑞芯微 RK3588J 工业级八核主控（4×A76 + 4×A55），内置 6TOPS 强劲 NPU，支持 8K 视频编解码与 -40℃~+85℃ 工业宽温环境。单板直接引出双千兆网口、PCIe 3 0、SATA 3 0、CAN 及多路高清显示等丰富接口，兼备极致边缘 AI 算力与严苛工业可靠性。

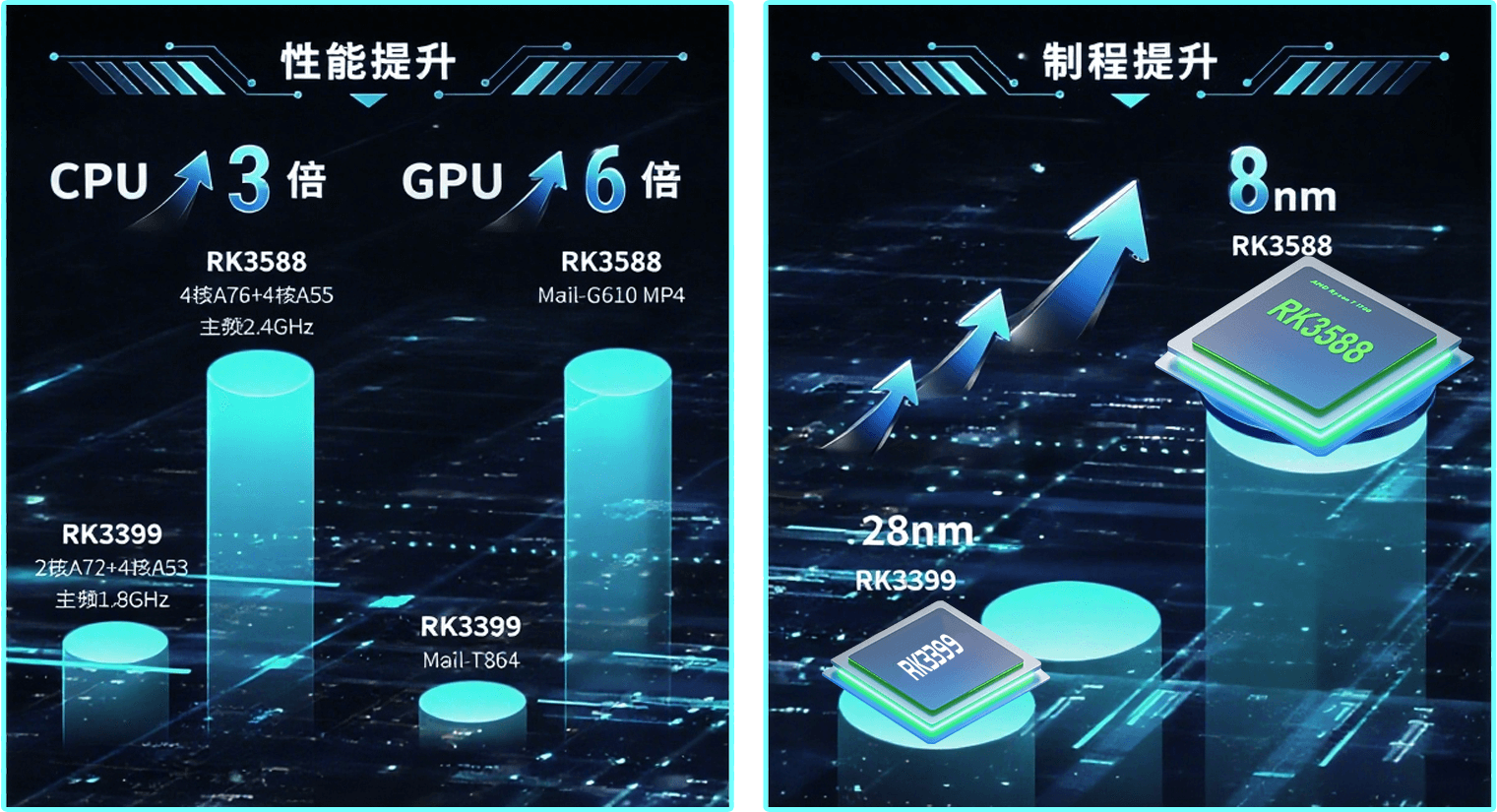

新一代旗舰RK3588J国产芯片
作为瑞芯微8K时代的首款通用型SoC，RK3588在整数运算、浮点运算、内存、整体性能、功耗及核心面积等方面都进行了重大改进，先进的8nm制程工艺；集成ARM Mali-G610 MP4 以及单独的NEON协处理器，提供强大性能支撑
赋能AI应用 6 TOPS算力加持
内置瑞芯微自研三核NPU，最高可提供6TOPS的澎湃算力。它不仅能智能分配任务，避免资源浪费，更通过支持多种数据精度，将运算效率提升了28%以上。有了升级版的RKNN TOOLkit2工具套件，无论是开发智能安防、机器人还是工业设备，都能轻松实现高性能的边缘AI计算。
8K视频编解码，显示更加清晰
RK3588支持8K显示输出，并采用瑞芯微第四代编解码技术，支持解码器8K@60fps VP9、4K@60fpsAV1、8K@60fps H.265、8K@30fps的H.264；支持编码器8K@30fps H.264和H.265；支持同编同解，最高可实现32路1080P@30fps解码和16路1080P@30fps编码；强大的视频编解码能力可让画面8K高清呈现，画质更细腻。

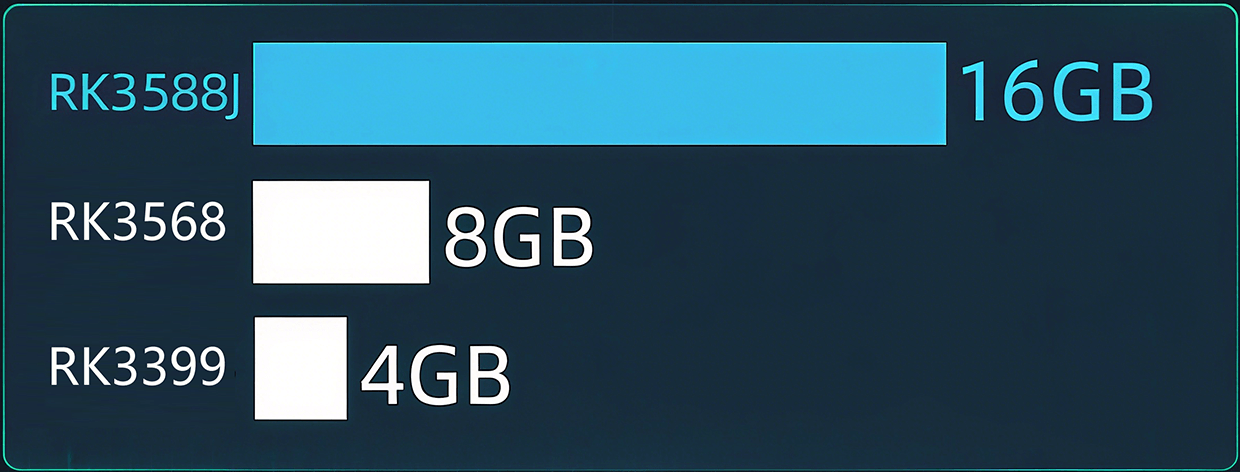

超大内存和存储，以及丰富的连接接口
最高可配16GB超大运行内存，超越了以往内存的容量限制，响应速度更快，可满足对内存要求高、存储容量大的产品应用需求
广泛赋能千行百业应用
可用于边缘计算、人工智能、云计算、VR/AR、区块链、智能安防、智能工业控制、智能家居等领域

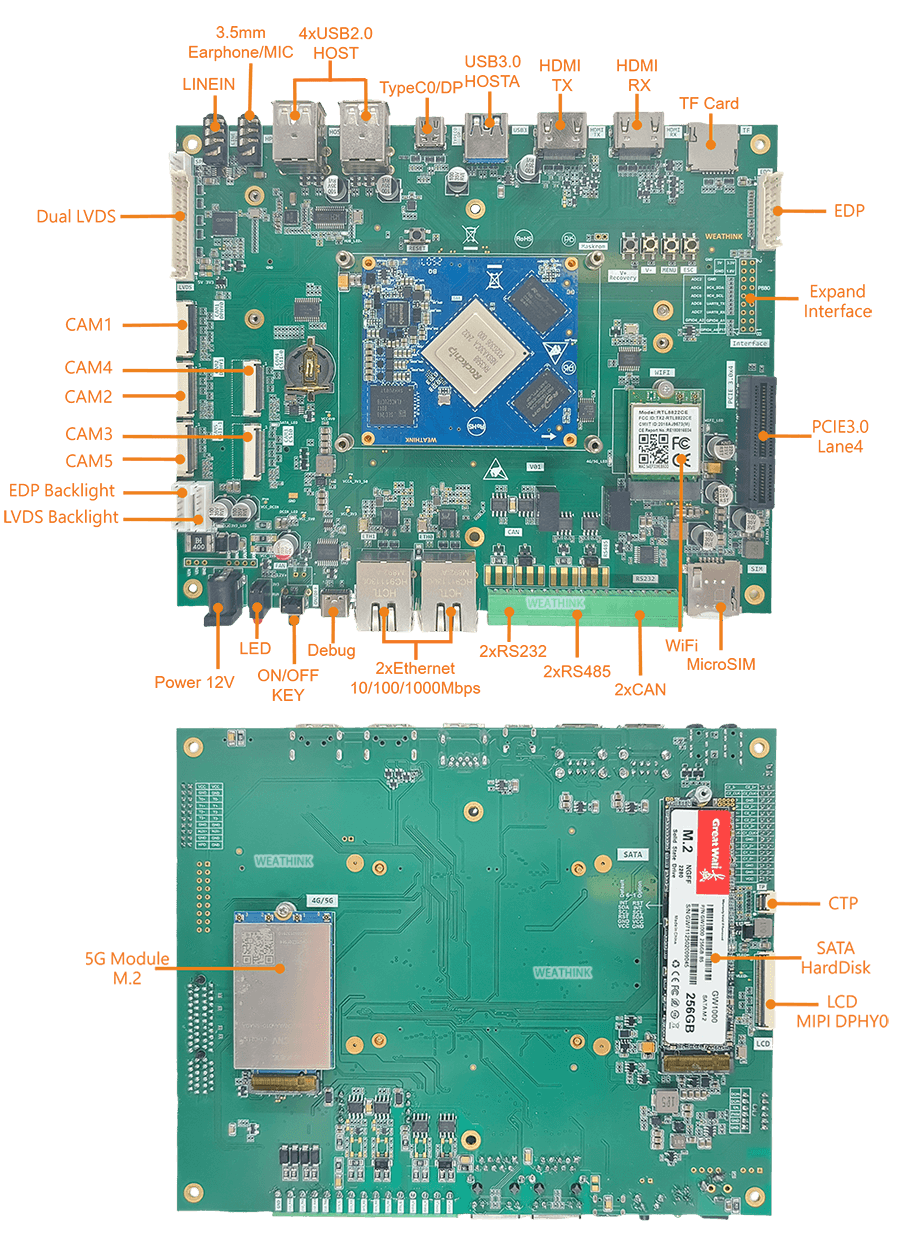

丰富的外设接口
拥有PCIE3.0、SATA3.0、I2S、I2C、CAN、UART、SPDIF、SDIO3.0、MIPI-CSI、MIPI-DSI、USB3.0、USB2.0、SPI、GPIO等扩展接口
RK3588J工控板 基本参数
| WTB-RK3588-B 工控板基本参数 | ||
| 核心 | SOC | Rockchip RK33588/RK3588J ●MPU：RK3588 四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz RK3588J 四核Cortex-A76@1.6GHz+四核Cortex-A55@1.3GHz |
| VPU | Decoding ●H.265、VP9：up to 8K@60fps ●H.264：up to 8K@30fps ●AV1：up to 4K@60fps Encoding ●H.264/AVC、H.265/HEVC ●最大分辨率up to 8K@30fps | |
| NPU | ● 6TOPS，支持INT4/INT8/INT16/FP16混合操作 | |
| GPU | ●Mail-G610 MP4 ●支持OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2 | |
| 内存 | RAM | 支持32GB/64GB/128GB EMMC |
| ROM | 支持4GB/8GB/16GB LPDDR4 | |
| 通用规格 | 电源 | DC 12V |
| 工作温度 | 工业级：-40℃~85℃ 商业级：0℃~70℃ 扩展温度级：-20℃~70℃ | |
| 尺寸 | 185mm*150mm | |
| 软件参数 | Linux内核 | Linux5.10 |
| Ubuntu版本 | Ubuntu20.04 | |
RK3588J工控板 完整外设规格
| WTB-RK3588-B 工控板 外设规格 | ||
| 外设 | 数量 | 参数 |
|---|---|---|
| Ethernet | 2 | 2路RJ45，支持1000/100/10 Mbps传输速度 |
| WiFI | 1 | ●支持M.2封装的WIFI&BT模块； ●支持WI-FI 6 SU和MU-MIMO + Bluetooth 5.3； 使用PCIE2.0_1这组信号 |
| 5G | 1 | M.2接口，使用PCIE20_2这组信号和USB30_2这组信号，支持RM500U-CN模块 板载MicroSIM卡槽 |
| USB2.0 | 4 | 4路USB2.0 HostA接口 |
| USB3.0 | 1 | 1路USB3.0 HOSTA，使用TYPEC1这组信号 |
| TypeC/DP | 1 | 1路TypeC/DP USB 3.0 OTG，使用TYPEC0这组信号 DP接口与USB3.1 Gen1复用，通过Type-C接口引出 这个接口也可以用于程序下载和adb |
| MIPI-DSI | 1 | 40FPC 0.5mm pitch，使用MIPI_DPHY0这组信号 理论输出分辨率可达4K@60Hz，实际要根据FPC线缆情况 |
| LVDS | 2 | 使用MIPI转LVDS输出，分辨率可达1920x1080， PH2.0 2x15Pin 使用的是MIPI_DPHY1这组信号转换 |
| HDMI TX | 1 | ●标准HDMI插座 ●支持7680×4320@60Hz分辨率，支持3,6,8,10,12Gbps速率，支持DSC 1.2a和HDCP2.3 使用HDMI0/EDP0这组信号 |
| EDP | 1 | eDP 支持4K@60Hz分辨率，，支持1.62Gbps,2.7Gbps以及5.4Gbps速率，支持HDCP1.3 连接器PH2.0 2x10Pin，使用HDMI1/EDP1这组信号 |
| HDMI-RX | 1 | ·标准HDMI插座 ·最高支持4K@60Hz |
| MIPI-CSI Camera | 5 | 5路Camera输入 CAM1：使用MIPI_DPHY0这组信号，4Lanes CAM2：使用MIPI_DPHY1这组信号，4Lanes CAM3：使用MIPI_CSI0这组信号，4Lanes CAM4：使用MIPI_CSI1这组信号中CLK0和D0~D1，2Lanes CAM5：使用MIPI_CSI1这组信号中CLK1和D2~D3，2Lanes |
| PCIe3.0 | 1 | 通过PCIe x 4插槽引出1x4lanes PCIe信号； ·支持速率2.5Gbps（PCIe1.1），5Gbps（PCIe2.1），8Gbps（PCIe3.0）； |
| CAN | 2 | 2路隔离CAN接口 |
| RS485 | 2 | 2路隔离RS485接口，驱动带自动流控控制方向 |
| RS232 | 2 | 2路RS232 |
| Audio | 1 | 板载Codec芯片，3.5mm Audio Jack，支持录音 |
| LINEIN | 1 | 1路LINEIN输入 |
| TFcard | 1 | 1路TF卡接口 |
| KEY | 5 | 1个ON/OFF按键用于开关机 4个按键分别是：V+（Recovery）、V-、MENU、ESC |
| Debug | 1 | UART2通过USB转串口，连接到TypeC输出，方便debug调试 |
| FAN | 1 | 板载风扇接口； |
| RTC | 1 | 板载RTC芯片及电池插座； |
| Expand Interface | 1 | 扩展接口，ADC2~7、I2C4、UART8、若干GPIO |
| Backlight | 2 | 2路背光输出，分别提供给EDP和LVDS，PH2.0 6pin，包含DCIN*2、PWM、EN、GND 注意这里是输入电源引到这里 |
订购选型信息与评估套件 (Ordering Information)
维芯科 WTB-RK3588J-B 工控板标准选型清单如下，支持 10~15 年长期稳定量产供货与按需定制。
| 产品型号 (Part Number) | CPU / 主频 | 运行内存 | 存储容量 | 工作温宽 | 封装形式 | 供货状态 | 选型操作 |
|---|---|---|---|---|---|---|---|
| WTB-RK3588J-B-32E4D-160-I | RK3588J(8核 4*A76+4*A55) | 4GB LPDDR4 | 32GB eMMC | 工业级 -40℃~+85℃ | 核心板360Pin B2B连接器 | ● 批量量产 | 申请样品 |
WTB-RK3588J-B-64E8D-160-I 主力推荐 | RK3588J(8核 4*A76+4*A55) | 8GB LPDDR4 | 64GB eMMC | 工业级 -40℃~+85℃ | 核心板360Pin B2B连接器 | ● 批量量产 | 立即申请 |
| WTB-RK3588-B-64E8D-240-C | RK3588(8核 4*A76+4*A55) | 8GB LPDDR4 | 64GB eMMC | 商业级 0℃~70℃ | 核心板360Pin B2B连接器 | ● 批量量产 | 申请样品 |
