直流充电桩计费控制单元解决方案
直流充电桩计费控制单元（TCU）是统筹人机交互、外设管理与底层车桩握手的核心枢纽。维芯科专为大功率直流快充打造的 TCU 硬件底座，基于工业级瑞芯微 RK3568J 处理器，提供原生多路隔离 CAN 2 0 及高速 RS485 物理通道。凭借卓越的工业级抗干扰设计与深度调优的 Linux Android BSP 驱动，完美支撑您的上层软件去部署 GB T 27930 与 OCPP 协议，保障高压强电环境下的底层通信零丢包与极速响应。
直流充电桩研发面临的核心技术挑战
大电流高频开关噪声防护、结算电能零丢失与双路隔离 CAN 实时通信
强电磁环境下的硬件级隔离与抗噪
充电桩内部百千瓦级功率模块高频开关会产生极强的电磁辐射与地电位反弹。主控板必须从原理图设计源头进行严苛的电气隔离与 EMC 防护，否则极易导致死机或底层通信中断
瞬态断电下的底层存储安全防护
户外充电面临电网波动或突发断电时，极易导致关键文件损坏。主控板必须具备完善的硬件级掉电保护电路，并配合底层文件系统深度调优，为客户上层计费数据的瞬间存盘提供绝对安全的物理基石。
双路独立硬件隔离 CAN-Bus 通信
一路隔离 CAN 为客户上层部署 GB/T 27930 协议提供极低延迟的物理通道以对接 BMS；另一路负责高频下发功率模块控制指令。两路底层通信必须完全电气隔离，杜绝数据串扰与丢包。
全天候户外日晒雨淋与高低温运行
桩体常年暴露在户外烈日暴晒与极寒雨雪环境中，主控板需支持 -40℃~+85℃ 工业宽温与无风扇密闭散热。
直流充电桩计费控制单元 (TCU) 硬件架构拓扑

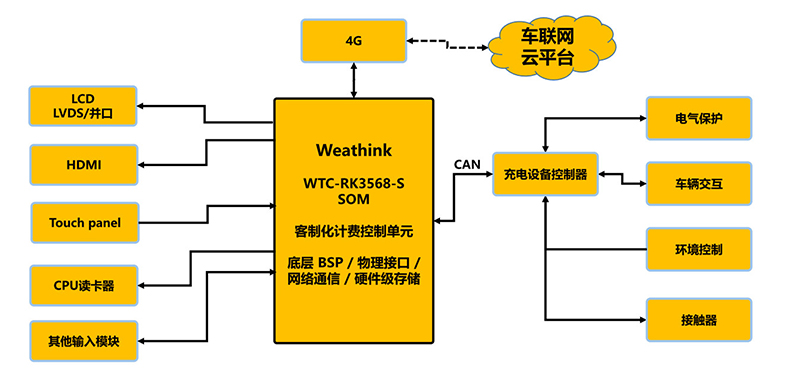

专为大屏交互、多路隔离 CAN 通信及计费外设扩展打造的底层硬件链路拓扑。
充电前端传感器与计量输入
- ● 电能计量：高精度直流电能表（RS485 / DL/T 645 规约）
- ● 绝缘检测：母线正负极对地绝缘电阻检测模块、漏电保护
- ● 安全感知：充电枪电子锁状态、温度传感器、急停按钮
- ● 交互刷卡：非接触式 RFID 刷卡器、二维码扫码屏幕
维芯科 RK3568J 充电机主控
- ● 核心处理器：瑞芯微 RK3568J 工业级宽温主控平台
- ● 双路 CAN：提供底层隔离物理链路，支撑上层应用对接车载 BMS（GB/T 27930）与整流模块
- ● 断电安全防护：硬件级掉电检测电路 + 底层文件系统防丢失调优
- ● 丰富串口：多路高压光耦隔离 RS485/RS232，无缝挂载计费电表与机电外设
功率模块调控与充电运营云
- ● 整流模块群：CAN 总线并联控制多台 20kW/30kW/40kW 恒功率整流模块
- ● 高亮触摸屏：7寸/10寸 户外高亮彩色液晶触摸屏，阳光下可视
- ● 无线联网：工业 4G 全网通模块，提供稳定底层网络链路，支撑设备对接各主流充电运营云平台
- ● 语音播报：智能语音提示插枪、充电进度与结算完成
为什么选择维芯科直流充电桩方案
硬件级双隔离 CAN-Bus、底层掉电防护与支持国标充电桩的高可靠硬件底座
硬件级双隔离 CAN-Bus 与高抗扰接口
双路 CAN 采用高品质隔离电源与光耦隔离，完全满足汽车 BMS 严苛的电磁兼容与瞬态高压防护要求。
完善的硬件掉电保护与文件系统防丢
硬件掉电检测电路精准联动底层 BSP 内核紧急存盘机制，实测万次非正常拔电底层文件 100% 完整无损，为上层计费数据的安全固化提供坚实物理保障。
高亮度户外触摸屏与便捷人机交互
原生支持 LVDS/RGB 接口高亮工业屏（800cd/m²），支持阳光直射下清晰显示与戴手套电容触控。
通过严苛工业级检测，赋能整机过检
硬件方案已通过权威机构的静电抗扰度（ESD）、雷击浪涌及高低温循环等严苛测试，以极高的底层成熟度，助力客户整机快速通过 GB/T 27930 等国标认证。
直流充电桩推荐硬件选型
根据单枪/双枪快充桩、大功率分体超充堆等形态提供针对性方案
正在开发新能源充电桩或超充系统？立即获取维芯科技术支持
我们的资深充电桩硬件专家可为您提供免费的方案选型建议、CAN/RS485 底层通信接口调试支持及评估开发套件试用。
