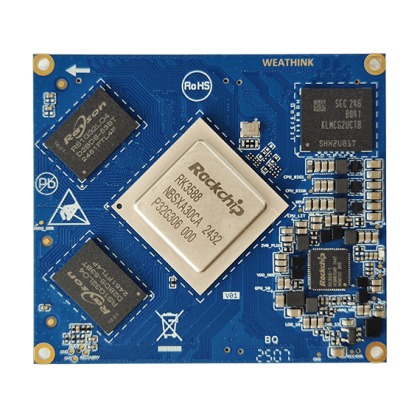

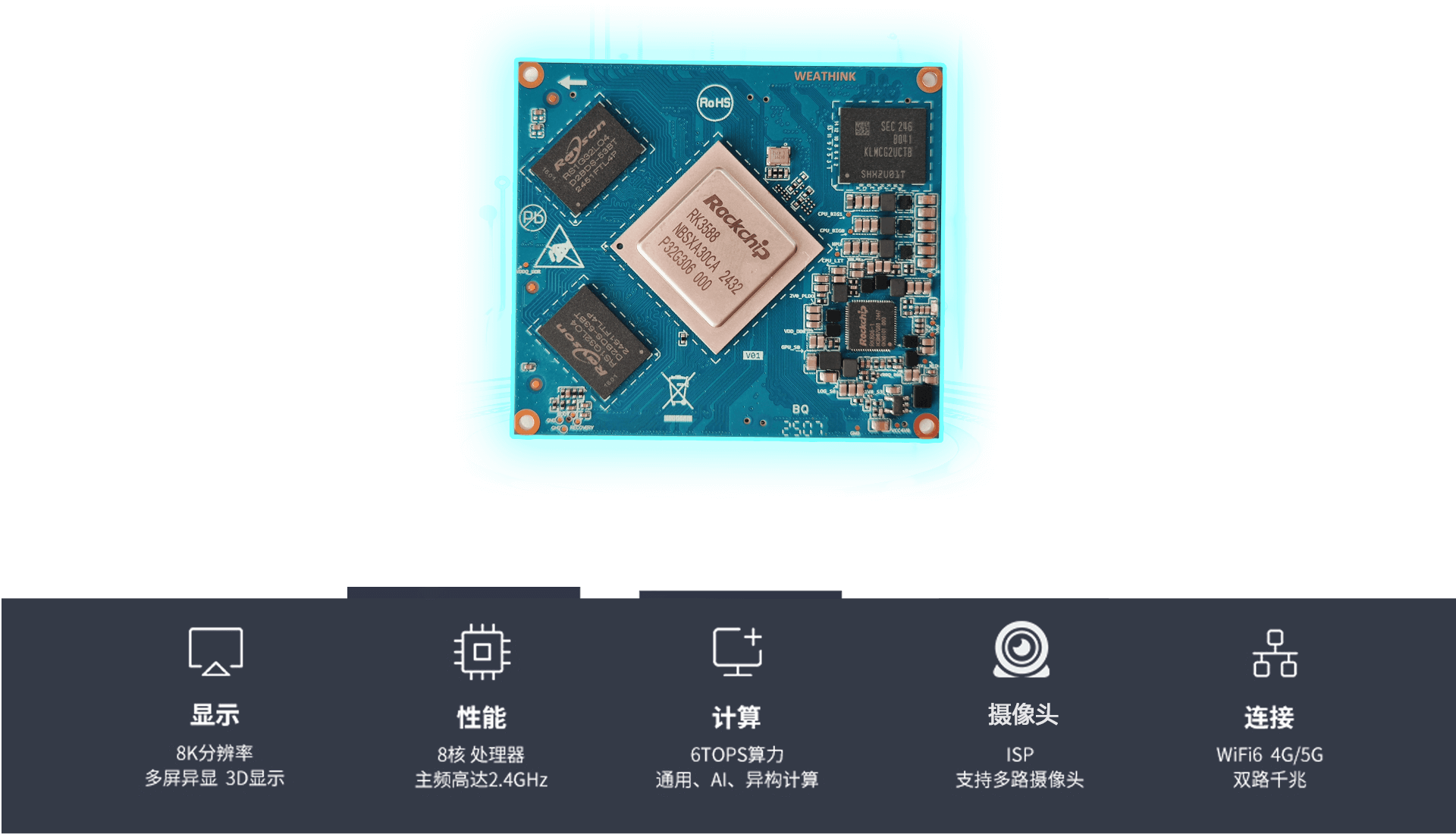

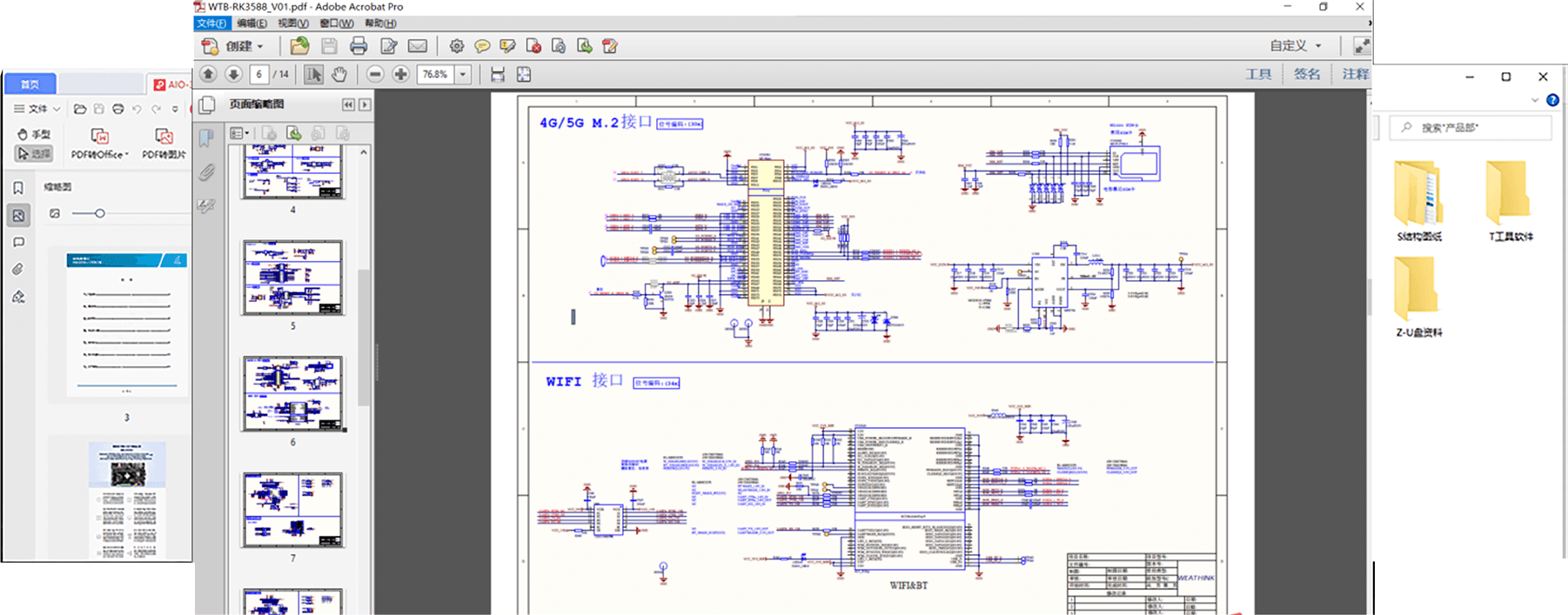

瑞芯微RK3588核心板

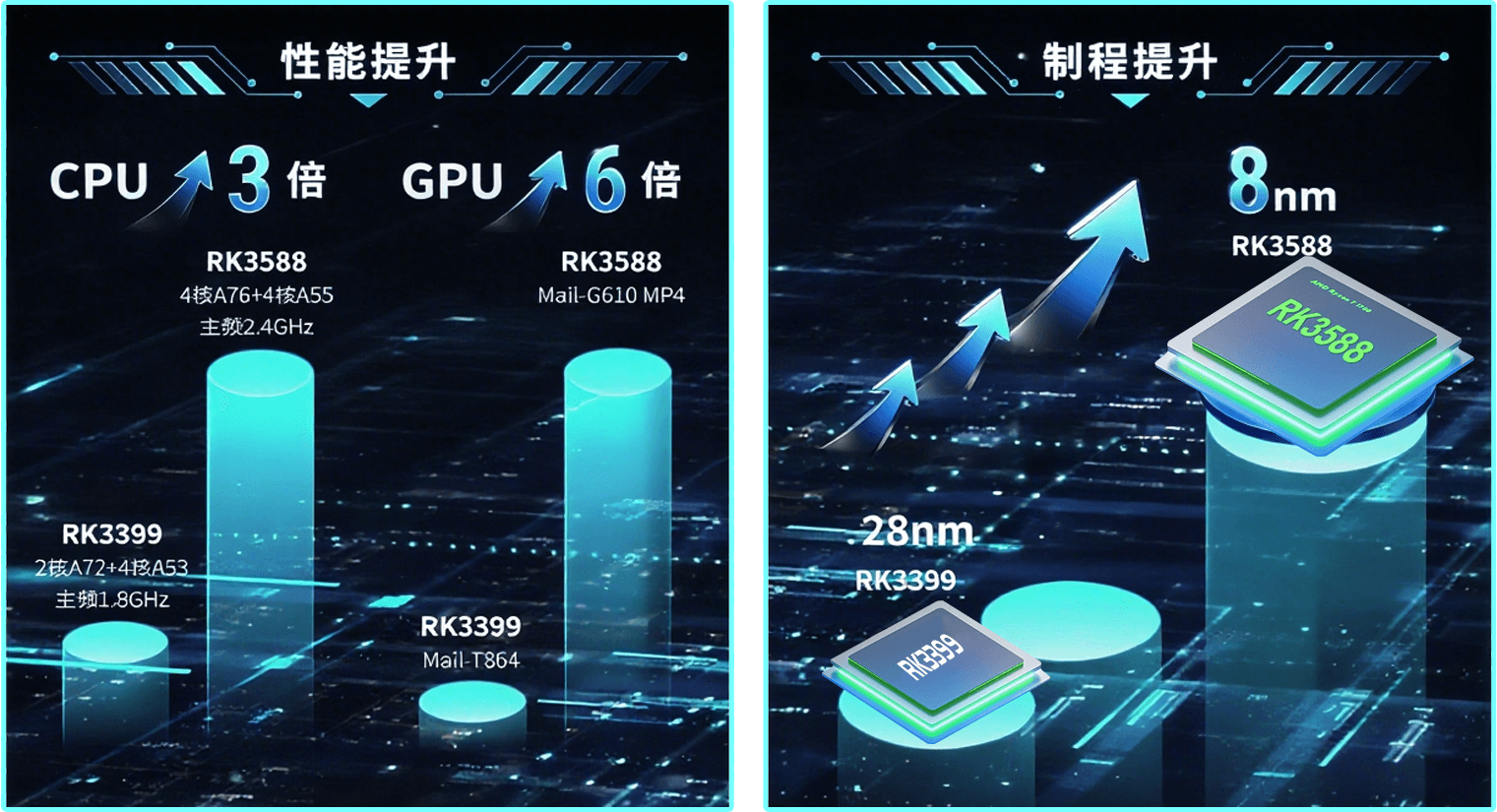

CPU

处理器

Rockchip  RK33588/RK3588J

●MPU： RK3588    四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz

     RK3588J    四核Cortex-A76@1.6GHz+四核Cortex-A55@1.3GHz

VPU

Decoding

●H.265、VP9：up to 8K@60fps

●H.264：up   to 8K@30fps

●AV1：up   to 4K@60fps

Encoding

●H.264/AVC、H.265/HEVC

●最大分辨率up   to 8K@30fps

NPU

●6TOPS，支持INT4/INT8/INT16/FP16混合操作

GPU

●Mail-G610 MP4

●支持OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2

内存

EMMC

支持32GB/64GB/128GB EMMC

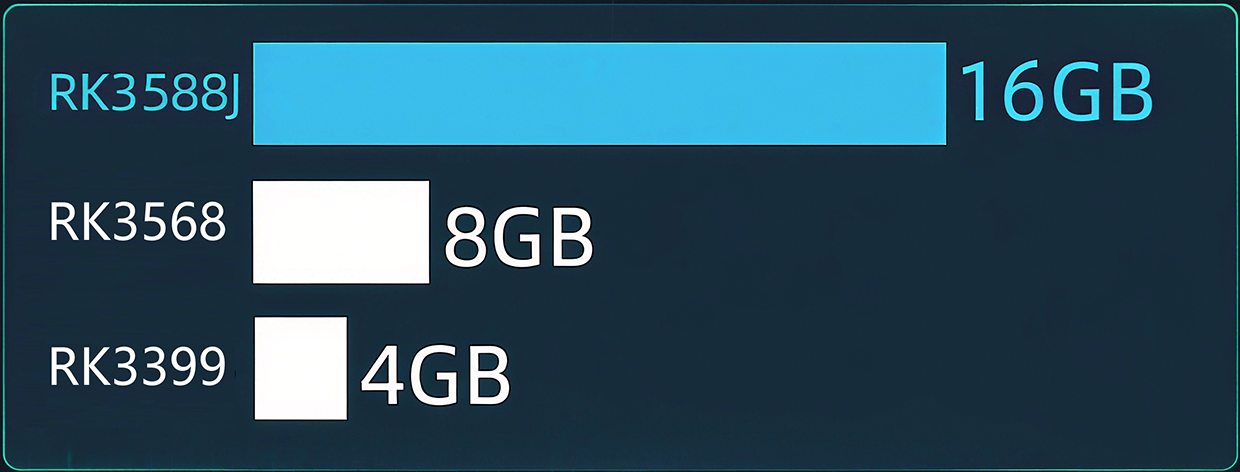

DDR

支持4GB/8GB/16GB LPDDR4

通用规格

工作电压

DC 4.0V

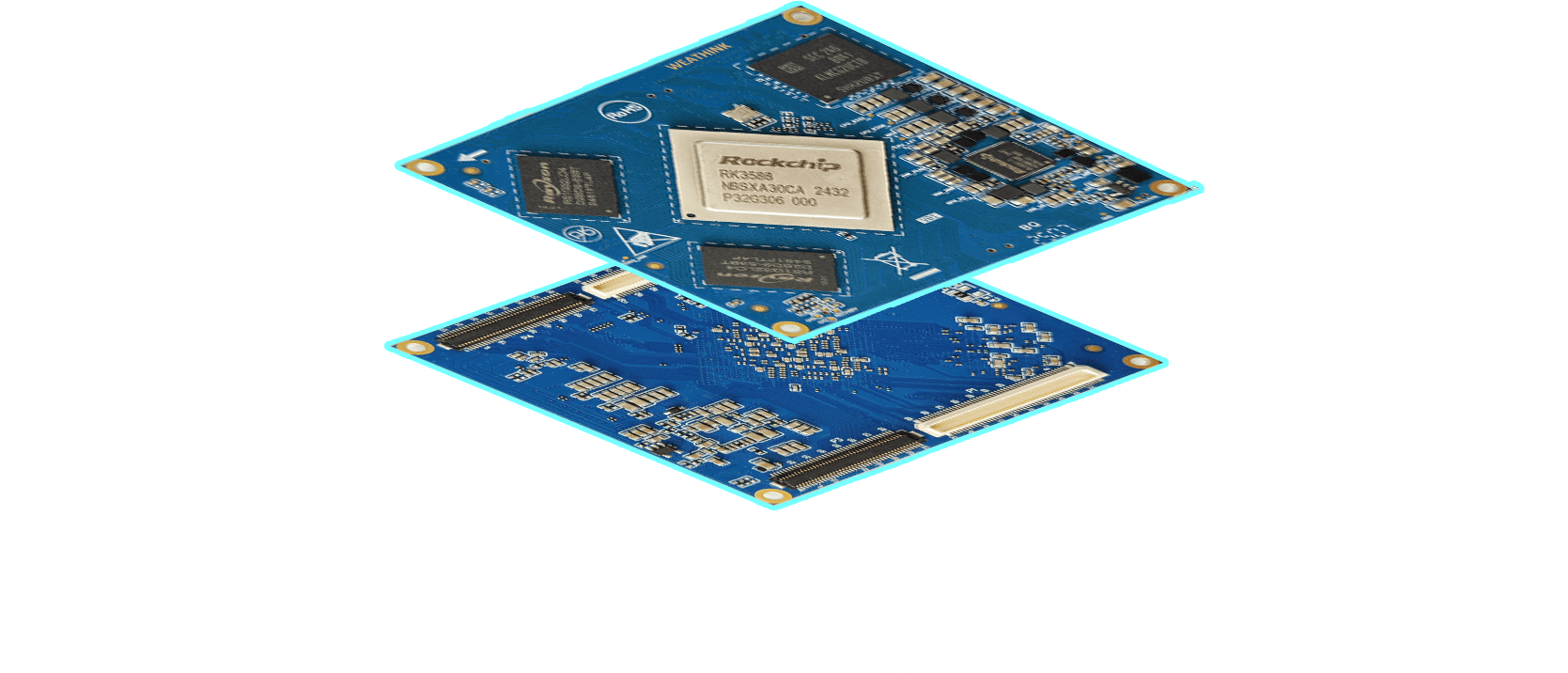

工作温度

工业级：-40℃~85℃

商业级：0℃~70℃

扩展温度级：-20℃~70℃

尺寸

57mm*65mm*2.85mm

接口方式

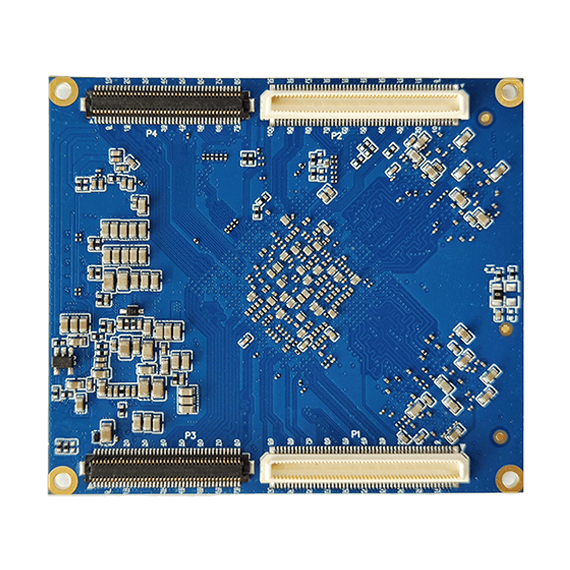

板对板连接器（2x100pin+2x80Pin，总计360Pin，引脚间距0.5mm，合高3.0mm）

软件参数

Linux内核

Linux5.10

Ubuntu版本

Ubuntu20.04

功能

外设

数量

参数

显示输出

MIPI-DSI

2

●支持2个MIPI DPHY 2.0或CPHY 1.1接口，分辨率可达4K@60Hz；

●支持左右模式双MIPI显示，支持RGB/YUV格式(最高10bit)；

HDMI/eDP TX

≤2

●支持2路HDMI/eDP TX复用接口（注意HDMI和eDP不能同时工作）；

●每个接口支持x1,x2,x4配置

●HDMI TX支持7680×4320@60Hz分辨率，支持3,6,8,10,12Gbps速率，支持DSC 1.2a和HDCP2.3

●eDP 支持4K@60Hz分辨率，，支持1.62Gbps,2.7Gbps以及5.4Gbps速率，支持HDCP1.3

DP TX

2

●支持2路DP TX 1.4a接口，和USB3.1 Gen1复用，支持1/2/4lanes；

●分辨率up to   7680x4320@30Hz，支持1.62Gbps, 2.7Gbps, 5.4Gbps and   8.1Gbps速率

●支持HDCP2.3, HDCP   1.3；

Parallel RGB

1

●支持RGB格式 (最高8bit)

●数据速率可达150MHz；

●分辨率高达1920x1080@60Hz；

视频输入

MIPI DC PHY(DPHY/CPHY)

2

●支持使用DPHY或CPHY；

●MIPI   DPHY V1.2, 4Lanes, 每线最高可达4.5Gbps

●MIPI   CPHY V1.1, 3Lanes, 每线最高可达2.5Gsps

MIPI CSI DPHY

2

●MIPI DPHY V1.2，2Lanes，每线最高2.5Gbps；

支持两个2Lanes整合成一个4Lanes的PHY

注意这里可以支持如下的搭配

●2 MIPI   DCPHY + 4 MIPI CSI DPHY(2 lanes)，总共支持6路摄像头输入

●2 MIPI   DCPHY + 1 MIPI CSI DPHY(4 lanes) + 2 MIPI CSI DPHY(2 lanes)，总共支持5路摄像头输入

●2 MIPI   DCPHY + 2 MIPI CSI DPHY(4 lanes) ，总共支持4路摄像头输入

DVP

1

支持8bits/10bits/12bits/16bits输入

支持最高速率150MHz

支持BT.601/BT.656 and BT.1120 VI接口

支持pixel_clk, hsync, vsync的极性可配置

HDMI RX

1

●支持HDMI 2.0 RX PHY,4Lanes

●支持3.4Gbps~6Gbps HDMI 2.0；视频格式支持2160p@60 Hz

●支持250Mbps~3.4Gbps HDMI 1.4b；支持1080p@120Hz

●支持HDCP2.3及HDCP1.4；

USB

USB2.0

2

两路USB2.0 Host，独立端口，与USB3.0不复用

USB3.1 Gen1

3

●USB3.1 Gen1数据速率高达5Gbps;

●2路USB3.1 OTG，注意与DP TX (USB3OTG_0 and USB3OTG_1)复用

USB3OTG_0 和 USB3OTG_1 支持 USB Type-C 和 DP Alt；

●1路USB3.1 Host，注意与PIPE PHY2 (USB3OTG_2)复用；

SATA/PCIe

PIPE PHY（PCIe2.1/SATA3.0/USB3.1）

≤3

复合PIPE PHY接口，  PCIe2.1/SATA3.0/USB3.1

●PIPE PHY0支持模式：SATA、PCIe2.1

●PIPE   PHY1支持模式：SATA、PCIe2.1

●PIPE   PHY2支持模式：SATA、PCIe2.1、USB3.1   Gen1

PCIe2.1模式：支持1Lane，仅支持RC模式，最高速率5Gbps

SATA模式：兼容Serial ATA   3.1和AHCI 1.3.1，支持eSATA，最高速率6Gbps

PCIe 3.0

≤4

●兼容PCIe3.0 协议

●支持双模式：RC和EP；

●支持多种速率：2.5Gbps(PCIe1.1), 5Gbps(PCIe2.1),   8Gps(PCIe3.0)，即最高可达8Gbps数据速率；

●支持4种组合方式：1路x4、2路x2、4路x1、1路x2+2路x1；

音频接口

I2S

≤4

●I2S0/I2S1：最高8通道支持TX和RX，采样率最大192KHZ，支持主机和从机模式，仅用于HDMI，支持3种I2S格式、4种PCM格式、支持TDM格式

注意I2S, PCM and TDM不能同时支持

●I2S2/I2S3：最高2通道，支持TX和RX，采样率最大192KHZ，支持3种I2S格式、4种PCM格式

SPDIF

2

●支持2x 16bit音频数据存储；

●支持双相立体声输出；

PDM

2

●最高8 channels，音频分辨率16~24 位，采样率达192KHz；

●支持PDM主接收模式；

存储接口

FSPI

1

支持串行Flash

支持1bit/2bit/4bit数据宽度

SDIO

1

SDIO 3.0，支持4线

串行通信

CAN

≤3

支持CAN2.0B

支持标准帧和扩展帧

Ethernet

≤2

支持1000/100/10 Mbps传输速度

支持IEEE802.3 PHY RGMII和IEEE802.3   PHY MII

I2C

≤9

支持主模式和从模式，支持多主机操作，支持超时检测

支持7bit和10bit从地址格式

标准模式数据传输速率可达100k bits/s，在快速模式下高达400k bits/s；

UART

≤10

最高速率可达4Mbps

支持用于发送和接收的独立64-byte FIFO寄存器

支持全双工模式

支持5位,6位,7位,8位发送和接收

10路UART均支持自动流控模式；

SPI

≤5

支持主模式和从模式

可编程位长、时钟极性、时钟相位可选

其他

MCU

3

32位控制器Cortex M0

Timer

≤8

64bit 计时器（General PWM Timer）

PWM

16

PWM0~PWM15

内置32bits定时器/计数器

支持连续模式或者单次模式

支持捕获模式

WDT

1

看门狗（Watchdog Timer）

ADC

8

类型：逐次比较型

分辨率为：12-bit

输入电压：0V~1.8V

采样速率：1Mbps速率
