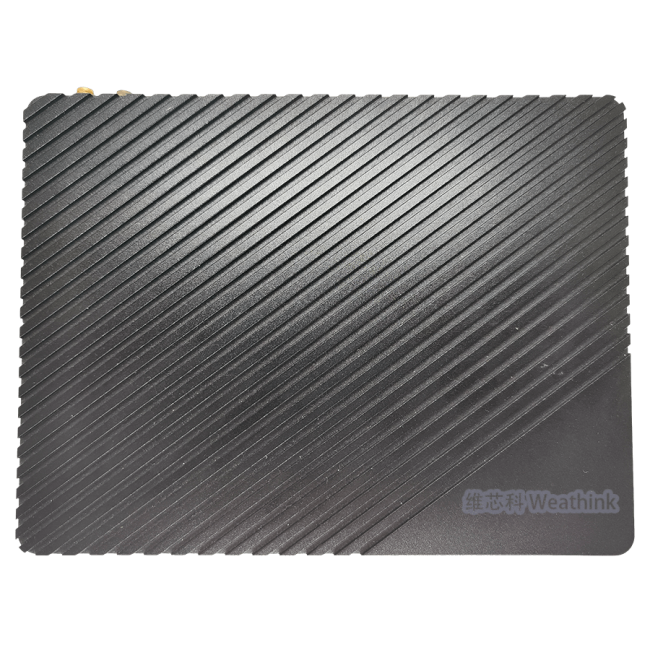

TOP

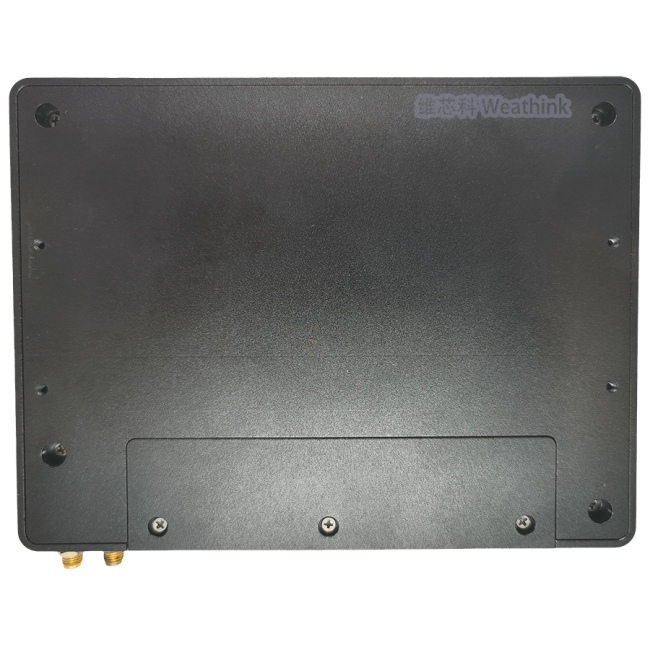

BOT

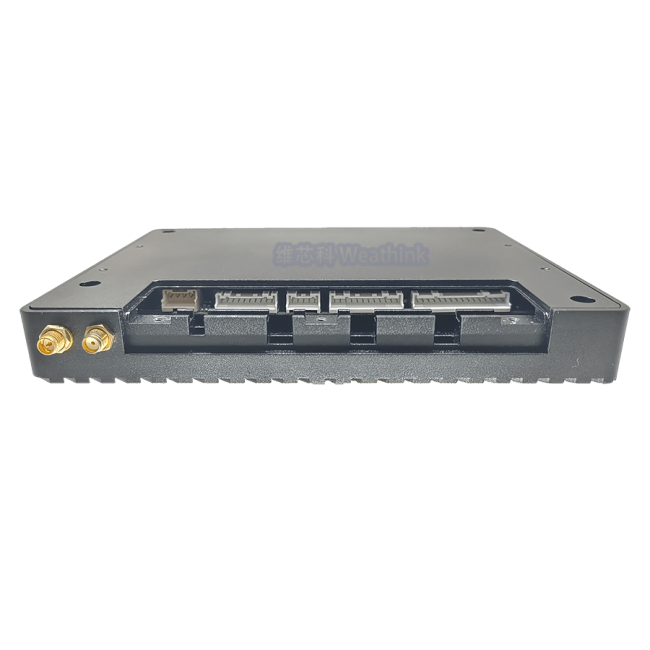

INTERFACE2

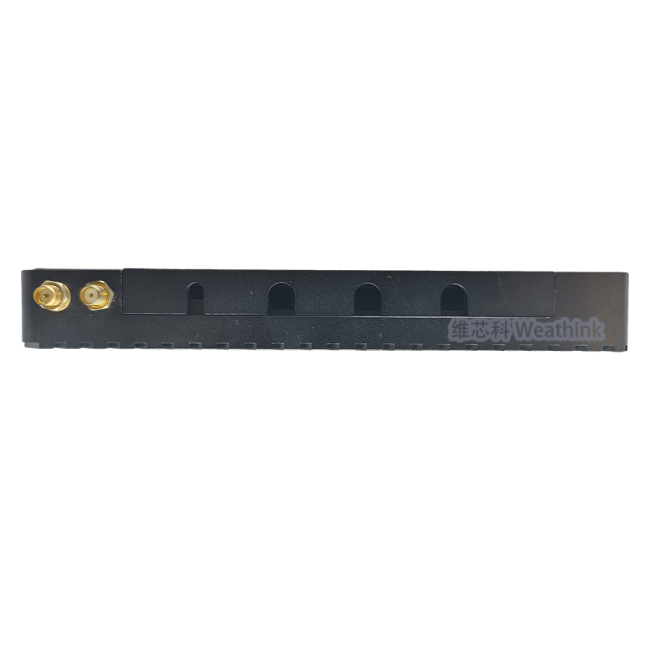

ANT

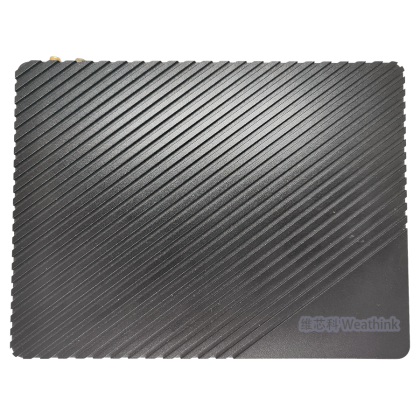

TOP
BOT
INTERFACE2
ANT

车载AI视觉主机

●CPU：RK3568J  四核Cortex-A55  1.8GHZ

●NPU：1TOPS

●内存：1GB / 2GB / 4GB LPDDR4x

●Flash：8GB / 16GB / 32GB eMMC

●摄像头接口： 4 路 CVBS/AHD 输入，可支持4路1080P AHD

●其他接口：USB2.0、MicroSD卡、SPK、DIN输入

●通讯接口：千兆以太网、2路CAN、1路RS485，1路RS232，4G/GPS模块

●操作系统：Android/Ubuntu20.04

●供电方式： 宽电压供电15~36V

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式

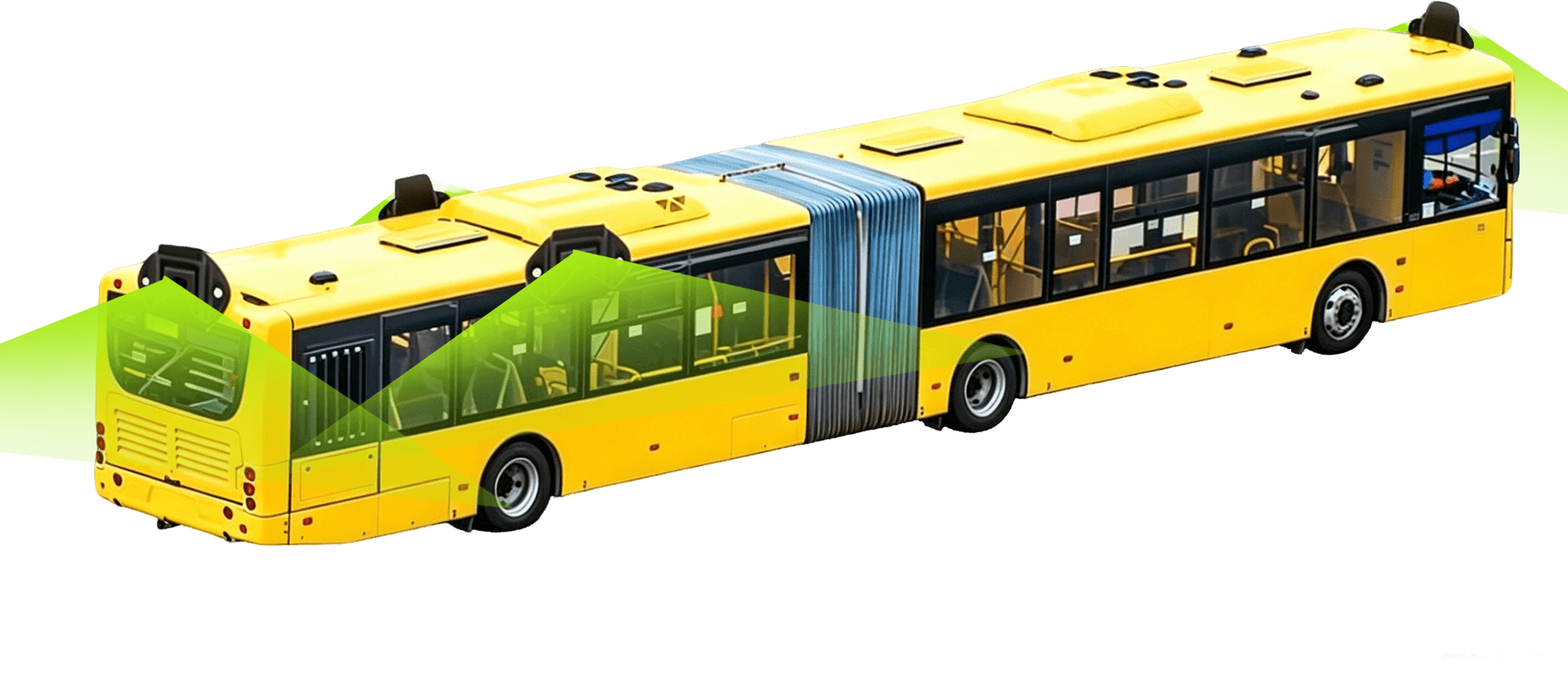

  • 4路1080P影像，360度安装

    专为公交车、起重机、长拖车、货柜车、消防车等各种超长车型设计，四路超广角高清摄像头，安装四个方向，实现真正的360°全景鸟瞰监控，有助于保障安全驾驶。通过网络交换机还能继续外拓摄像头，满足各种车载监控需求。

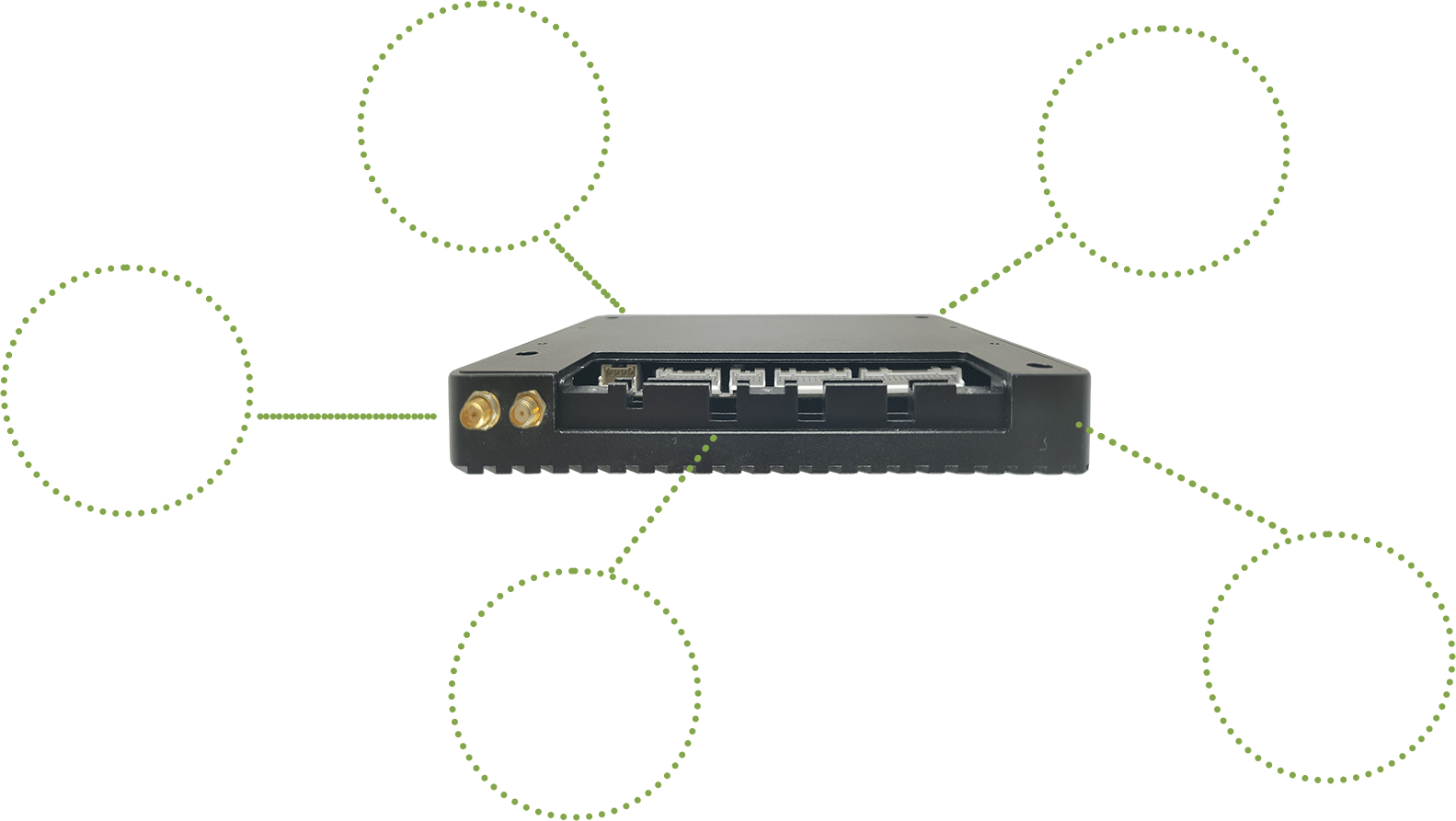

    兼容性强，任意AHD /CVBS制式摄像头可智能扩展

    提供灵活丰富的接口应用协议，任意AHD /CVBS制式摄像头可接入，通过简单的配置和快速的系统启动，即可进行扩展，具备灵活的高扩展性。

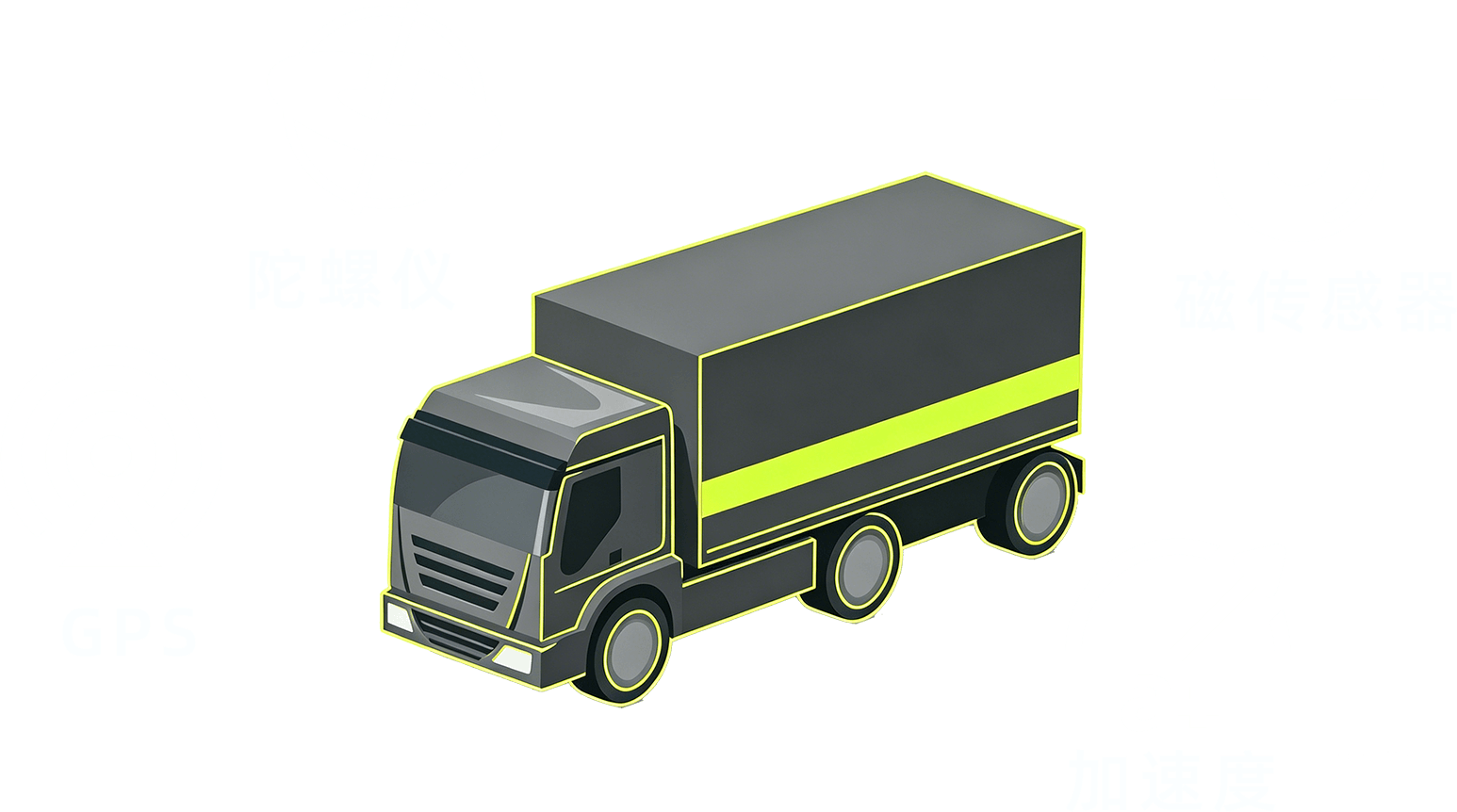

    支持多种传感功能接入

    支持GPS、磁传感器、加速度、陀螺仪等传感器，全方位保障行车安全。

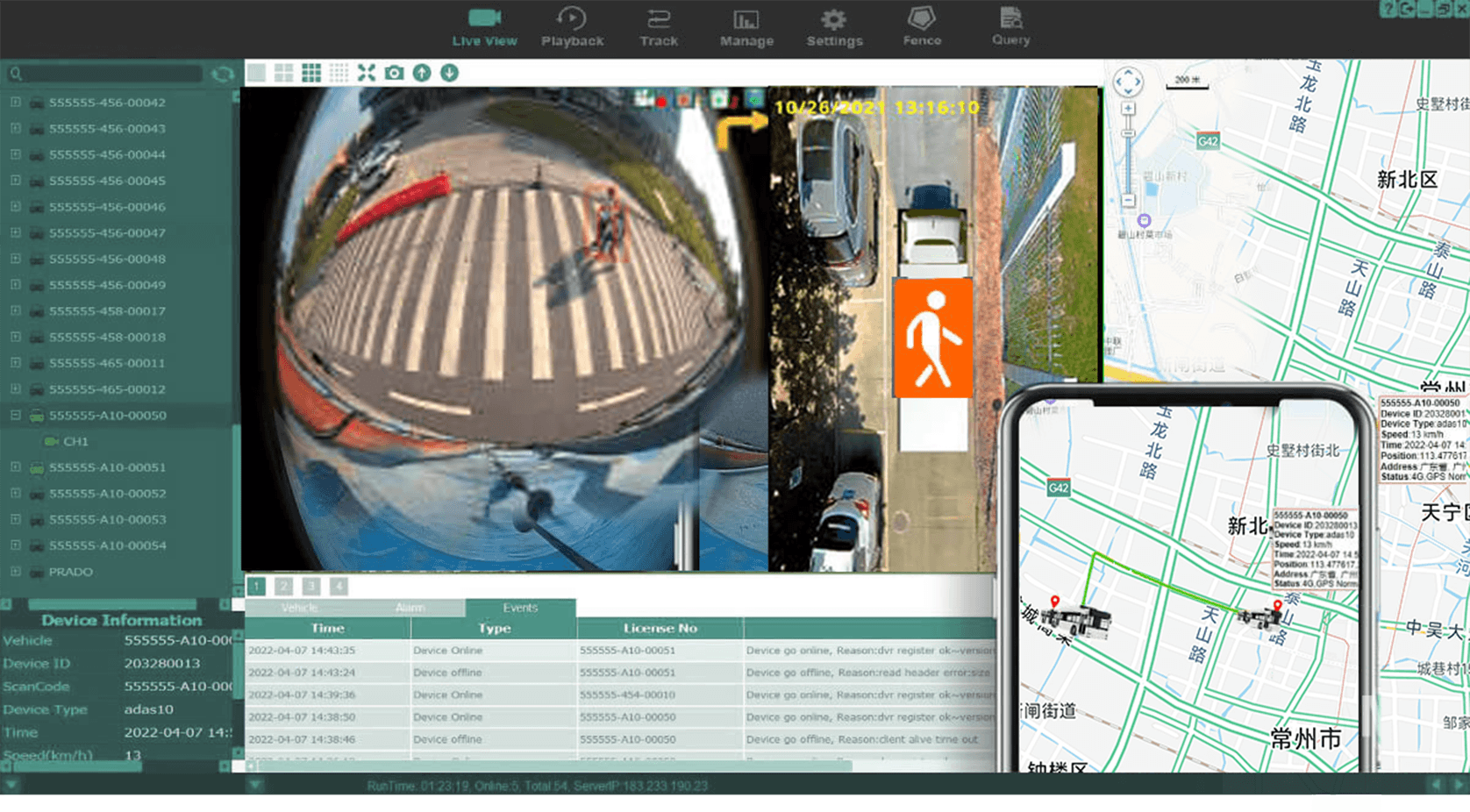

    4G通讯方便实现远程管理

    可通过4G网络，连接客户自己的平台以达到远程车辆管理。

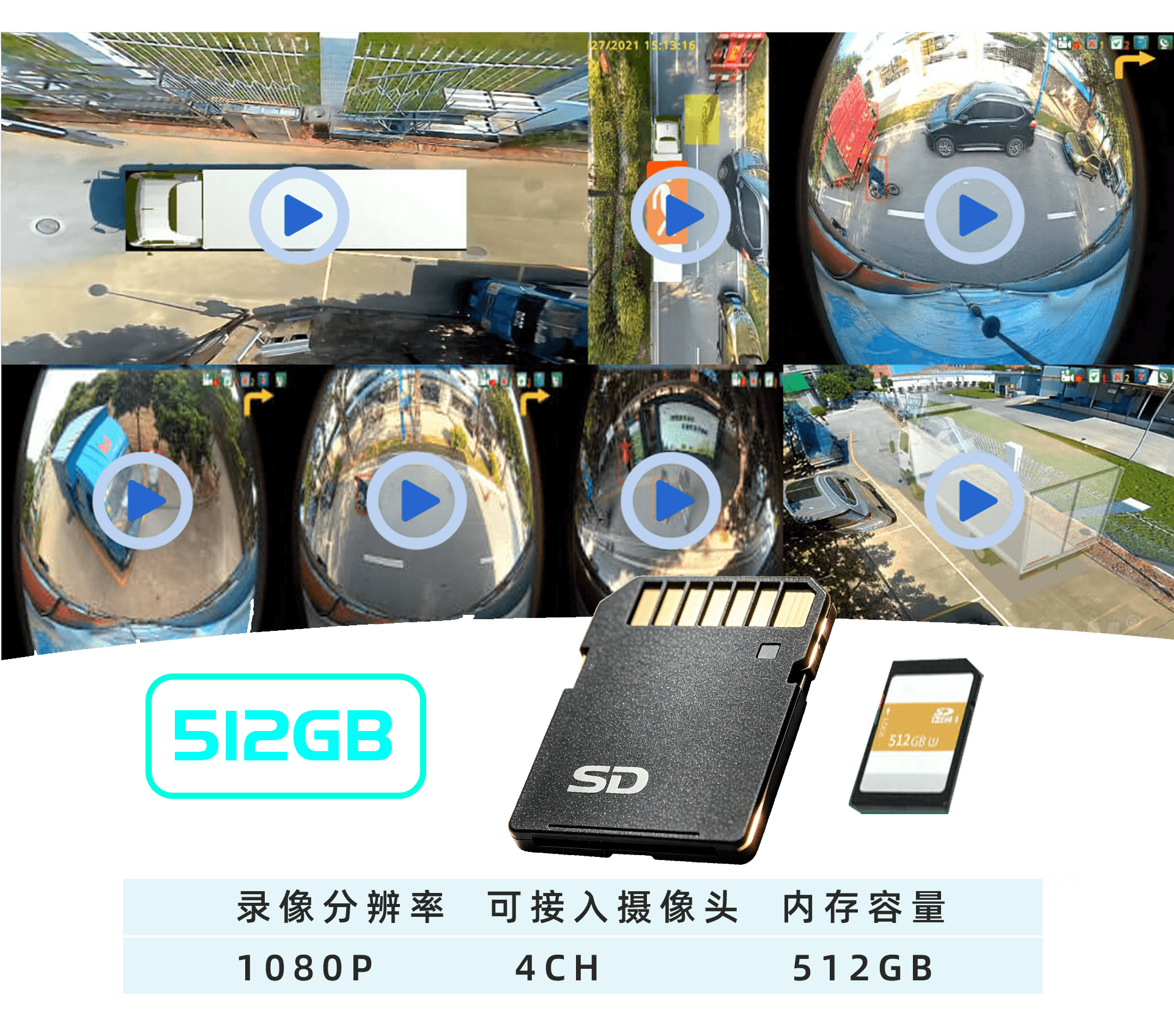

    支持512GB的SD卡

    录像功能强大，支持512GBSD卡，轻松存入视频

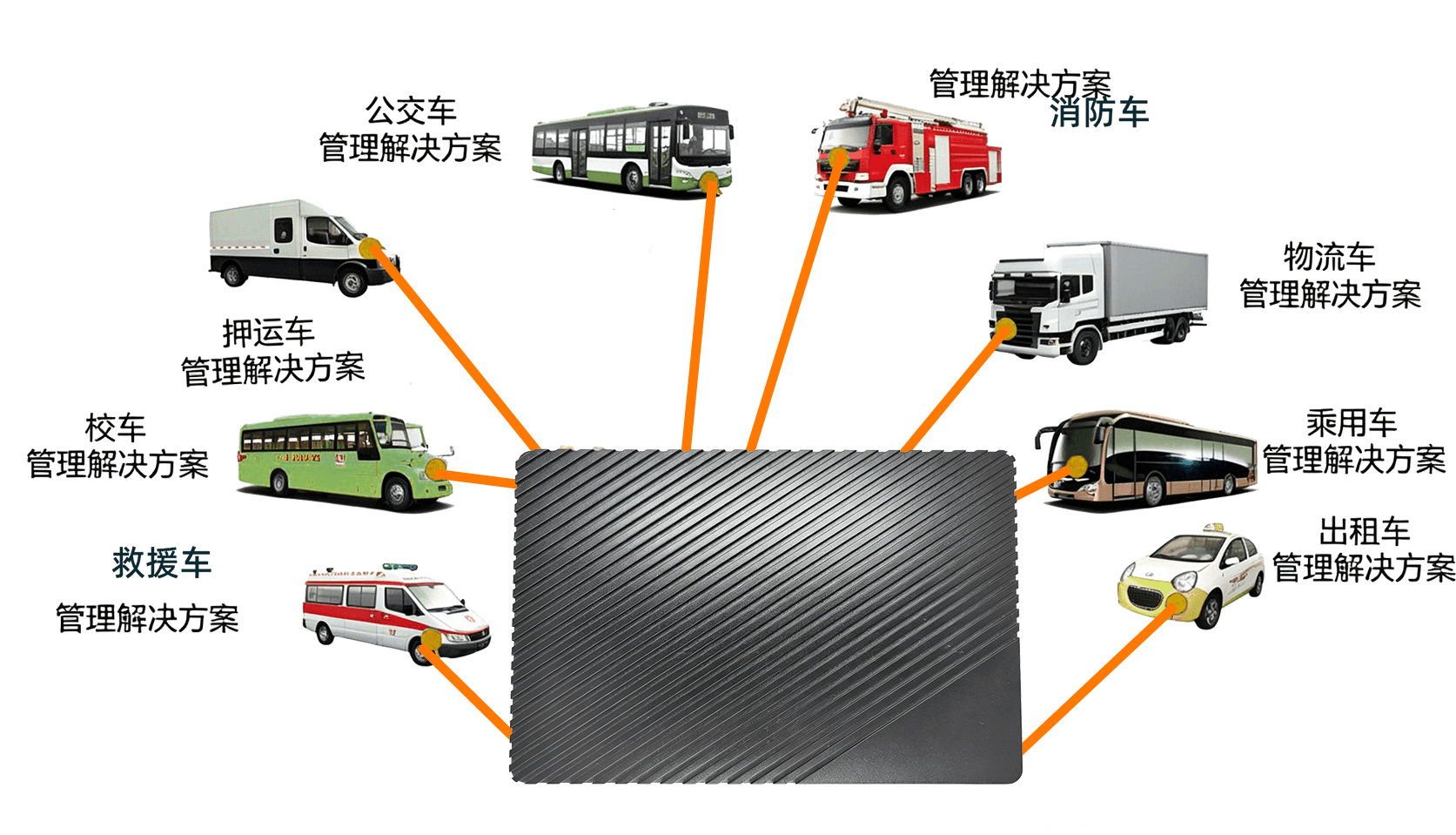

    应用场景丰富

    专为各种车辆管理设计，可广泛应用于公交车，旅游车，校车，物流车、客运车等等

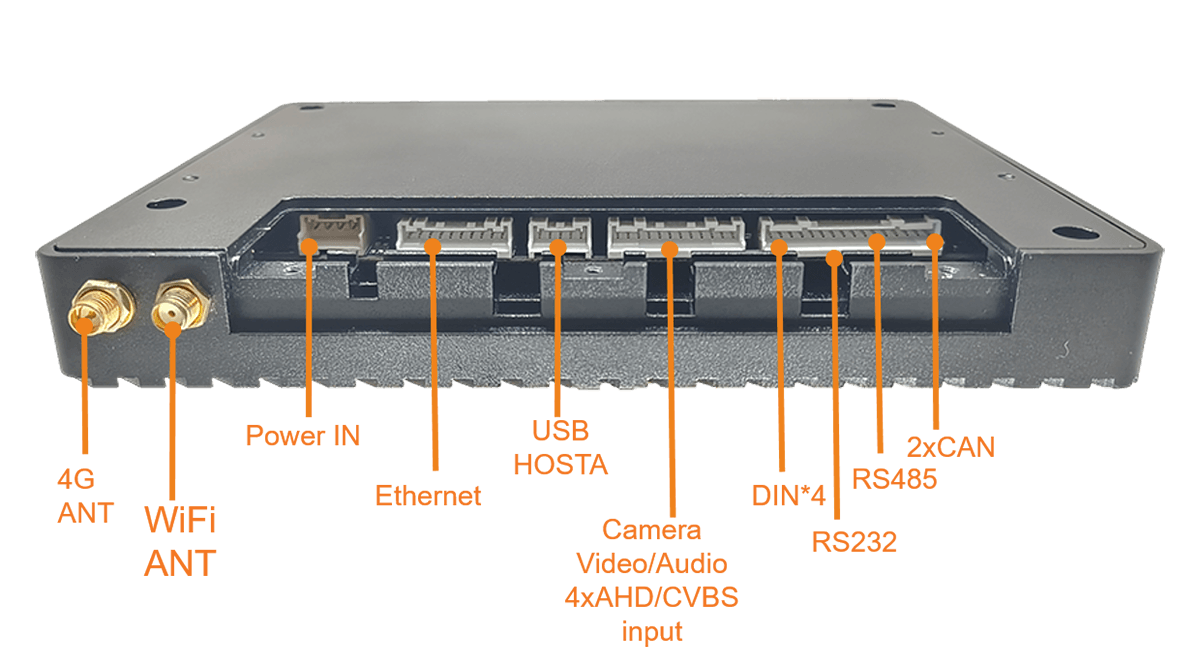

    丰富的接口

    拥有CAN、RS485、RS232、SDCard、4xAHD/CVBS Camera、USB2.0、Ethernet等接口



  • ▊规格参数

    车载AI视觉主机 基本参数

    SOC

    Rockchip RK3568J

    ●MPU： RK3568J Quad 1.8-GHz Arm®   Cortex®-A55 MPCore™ cores

    VPU

    Decoding

    ●H.264、H.265、VP9：up to   4096x2304@60fps

    ●VP8：up to 1920x1088@60fps

    ●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps

    ●H.263：up to 720x576@60fps

    Encoding

    ●H.264/AVC、H.265/HEVC

    ●最大分辨率up to 1920x1080@60fps

    NPU

    ●1TOPS，支持INT8/INT16/FP16/BFP16混合操作

    GPU

    ●Mali-G52-2EE

    ●OpenGL   ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL   2.0

    RAM

    2GB/4GB LPDDR4

    ROM

    8GB/ 16GB/ 32GB EMMC5.1

    电源

    DCIN 12V~36V，推荐24V输入

    ●输入min最好≥15V，因为板载带VCC_12V输出，若输入DCIN 12V，则VCC_12V只有10.5V

    ●输入DCDC最高耐压实际有65V，适合车载等电压不稳定场景

    工作温度

    工业级：-40℃~85℃

    扩展温度：-25℃~85℃

    尺寸

    主板尺寸155mm*139mm

    外壳尺寸183mm*140mm

    Linux内核

    Linux5.10

    Ubuntu版本

    Ubuntu20.04

    安卓版本

    安卓12



    车载AI视觉主机 功能参数

    外设

    数量

    参数

    Video/Audio   input

    4

    使用NVP6188转换，将4路CVBS/AHD输入转成成MIPI   CSI输入到主控，可以同时支持4路AHD  1080P视频输入

    ●NVP6188芯片最大支持 8MP（3840×2160）@15fps（UHD 级别），同时也支持 5MP、4MP、1080p、720p 等常见模拟高清格式（待实测）

    ●NVP6188芯片支持CVBS，PAL 制式 720×576 / NTSC 制式 720×480

    ●NVP6188芯片支持4CH AOC Input；AOC signal on the AHD1.0/2.0

    Ethernet

    1

    1路千兆以太网，支持1000/100/10 Mbps传输速度

    WiFI

    1

    1路WIFI/BT模块，支持802.11 b/g/n AP6212

    4G

    1

    1路Minipcie接口，支持EC20等4G模块

    SIM卡槽

    1

    板载抽屉式SIM卡槽

    USB2.0

    2

    两路USB2.0 HostA接口，其中1路XH2.54 5Pin，另外一路是1.00mm间距

    USB   OTG

    1

    1路TypeC  USB 2.0 OTG，

    ●主要用于程序下载和adb

    MIPI-DSI/LVDS

    1

    1路FPC接口，40FPC 0.5mm pitch，兼容MIPI DSI和LVDS

    ●MIPI DSI单通道输出分辨率可达1920x1080@60Hz；

    ●LVDS单通道输出，分辨率可达1280x800，且与MIPI-DSI0通道复用引脚

    CAN

    2

    2路隔离CAN接口

    RS485

    1

    1路隔离RS485接口

    RS232

    1

    1路RS232

    DI

    5

    5路DI 光耦输入开关量输入

    比如倒车DI_R、DI_ACC、DI_IN1、DI_IN2、DI_IN

    Speak

    1

    1路Speak 输出，PH2.0 2Pin，RK809-5内部SPK输出，最大功率是8欧1.3W

    TFcard

    1

    1路TF卡接口

    KEY

    2

    1个Recovery按键可以进入Loader烧录

    1个Reset按键，可以复位主板

    Debug

    1

    UART2   TTL调试串口，方便debug调试，XH2.54 3pin

    六轴传感器

    1

    6-Axis   MEMS传感器：集成三轴陀螺仪、三轴加速度计

    磁力计

    1

    适用于指南针应用的三轴磁力计装置

    扩展接口

    1

    1路扩展接口，0.5mm间距FPC，包含如下接口

    ●I2S2、PDM

    ●I2C4、I2C3

    ●UART6、UART9、UART0

    ●SPI1

    ●PMU_HPL/R

    ●10个GPIO

    TP接口

    1

    1路电容屏接口，0.5mm 6Pin



  • ▊资料下载



  • ▊订购方式


    规格型号

    工控板型号

    CPU主频

    内存

    存储

    温度范围

    备注

    WTG-RK3568-S-4AHD-8E2D-180-I

    1.8GHZ

    2GB DDR4

    8GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    WTG-RK3568-S-4AHD-32E4D-180-I

    1.8GHZ

    4GB DDR4

    32GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    更多的配置请联系我们！
