智能存取柜嵌入式解决方案
智能存取柜通过手机二维码、短信验证码、取件码、IC 卡等作为存取凭证，配合电脑管理软件实现完全自助化无人存取，广泛应用于商场超市、写字楼、车站及快递末端配送。维芯科基于瑞芯微 RK3568J 及高通平台打造工业级工控板与工控机，提供丰富的锁控板联动串口、扫码摄像头 USB 接口及 4G 联网通信，满足 7×24 小时连续高频作业需求。
智能存取柜研发面临的核心技术挑战
高密度格口扩展、人流高峰高并发极速响应与全天候半户外稳定作业
海量柜门锁控板的稳定级联
主柜需联动副柜控制几十至上百个格口电磁锁与红外在位检测，主控板必须提供多路稳定隔离 RS485 总线，保障锁控板长距离通信无丢包。
复杂环境下的流畅交互与识别
商场上下班高峰期存取频繁，主控系统需在 0.3 秒内完成扫码解析、开锁脉冲下发及语音提示，这就要求主控具备强大的 ISP 图像处理能力与独立 NPU 算力支撑，杜绝界面卡死与锁死故障。
户外严苛高低温与电磁干扰
外卖柜、换电柜等设备常年暴露在户外，面临夏日暴晒与冬日严寒。主板及元器件若达不到工业级宽温标准，极易出现频繁死机、重启。同时，雷雨天气和复杂的电磁环境对主板的防静电（ESD）与抗浪涌设计提出了严苛要求。
云端远程运营与批量 OTA 升级
数以万计的存取柜需通过 4G/以太网实时上报格口占用状态、异常报警，并支持远程静默 OTA 固件升级，大幅降低线下运维成本。

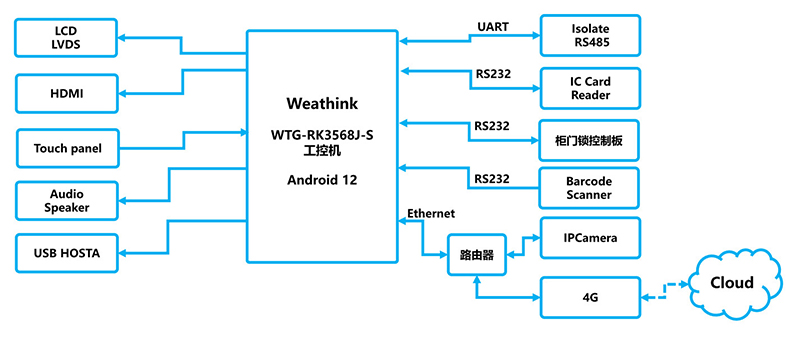

智能存取柜系统硬件架构拓扑
存取凭证输入、维芯科嵌入式主控与多路锁控板驱动矩阵的完整流转架构
存取凭证与传感器输入
- ● 触控交互：10.1寸/21.5寸 高清高亮液晶触摸屏，Android系统 界面
- ● 凭证识别：一维/二维码扫码模组、IC/ID 读卡器、密码数字键盘
- ● 人脸监控：双目宽动态活体人脸识别摄像头、防盗录像模组
- ● 格口感知：红外物品在位探测传感器、箱门开闭限位微动开关
维芯科 ARM 工控主板核心
- ● 主控方案： 瑞芯微 RK3568 工业级嵌入式主板
- ● 通信矩阵：双千兆以太网、多路 USB、4G通讯
- ● 锁控总线：独立隔离 RS485 总线轮询多路锁控板与状态采集
- ● 安全固件：看门狗电路、断电续存机制、系统防崩溃自恢复
锁控矩阵驱动与智慧运营云
- ● 锁控板矩阵：级联 16/32/64 路高压电磁锁驱动板，毫秒级开锁
- ● 无线通信：工业级 4G LTE Cat.4/Cat.1 全网通模组，支持 eSIM
- ● 云端管理：MQTT/HTTP 接入快递物流云平台与智能存取运营系统
- ● 辅助输出：语音播报喇叭驱动、箱体内 LED 照明
为什么选择维芯科智能存取柜方案
丰富接口扩展、工业级宽温防静电与成熟的 Android / Linux 软硬件支持
超丰富多路工业级外设接口
板载多路独立硬件隔离 RS485、多路 USB、双网口与 GPIO，轻松驱动扫码枪、双目摄像头、读卡器及数十张级联锁控板。
工业级宽温与高抗静电防护
采用严格工业级元器件，工作温度覆盖 -20℃~+70℃（可选 -40℃~+85℃），接口具备接触 ±8kV / 空气 ±15kV 强抗静电防护。
成熟 Android软硬件开发包
提供针对存取柜应用深度优化的 Android系统镜像，预置串口驱动、锁控 API 库及开机自启守护进程。
资深专家对接与长效生命周期
直接对接近 10 年经验的资深嵌入式硬件与 BSP 研发工程师，提供从方案选型、底板原理图 (Schematic) 评审到底层系统适配的全生命周期技术支持，保障您的智能终端快速且高质量地实现规模化量产。
智能存取柜推荐硬件选型
根据存取柜交互需求（纯按键数字屏、10寸电容屏或21寸大屏广告交互）提供针对性方案
RK3568工控机
- 处理器：Rockchip RK3568 1Tops NPU
- 显示接口：支持HDMI
- 网络接口：2x千兆以太网 1xWiFi 1x5G
- 串行接口：2xCAN 2xRS485 2xRS232
- 操作系统：Ubuntu20.04/Android 12
RK3568J工控板
- 处理器：Rockchip RK3568 1Tops NPU
- 显示接口：支持HDMI、LVDS、EDP
- 网络接口：2x千兆以太网 1xWiFi 1x5G
- 串行接口：2xCAN 2xRS485 2xRS232
- 操作系统：Ubuntu20.04/Android 12
瑞芯微RK3568核心板
- 主处理器: RK3568J (4核 1.8GHz)
- NPU算力: 1.0 TOPS
- RAM: 2GB/4GB LPDDR4
- FLASH: 8GB/16GB/32GB eMMC
- 操作系统: Ubuntu 20.04 / Android 12
正在开发智能存取柜或寄存终端？立即获取维芯科技术支持
我们的资深工控硬件专家可为您提供免费的方案选型建议、底板原理图（Schematic）评审与底层总线驱动指导，及评估套件试用。
