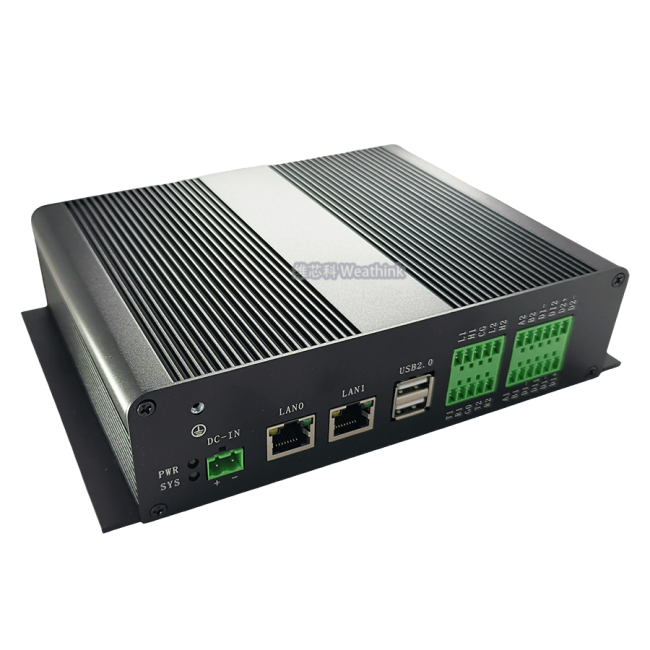

A 45度

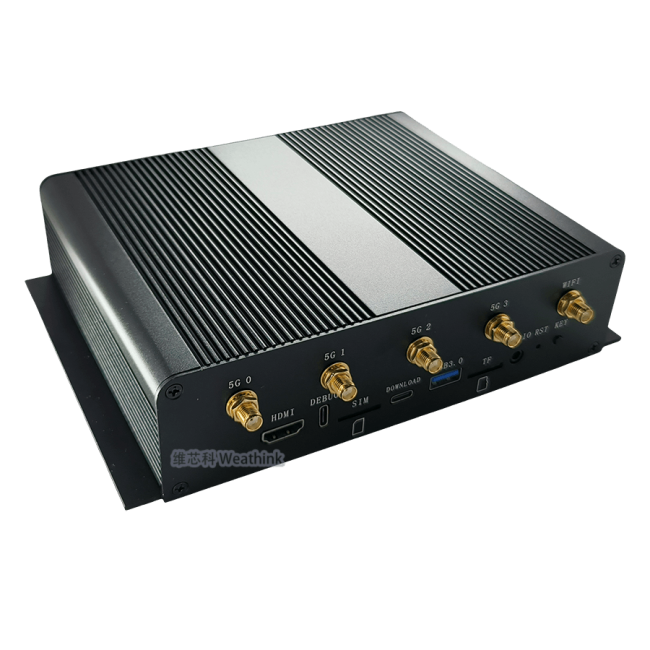

B 45度

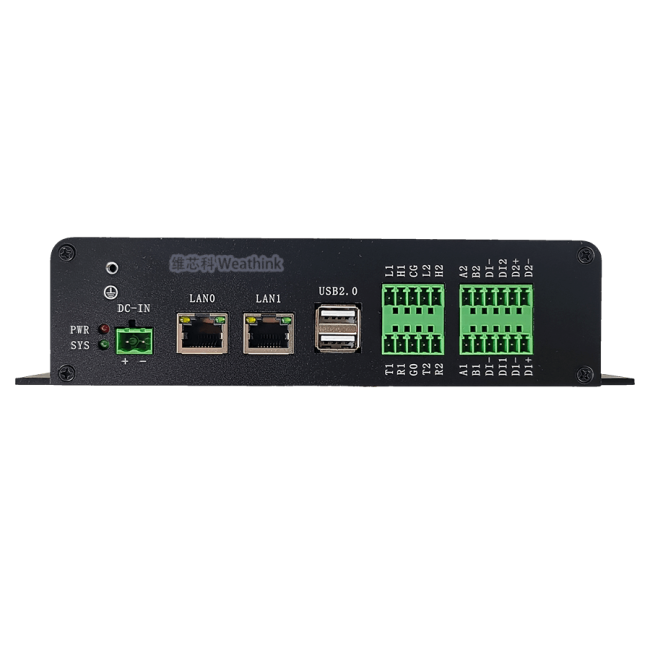

A面

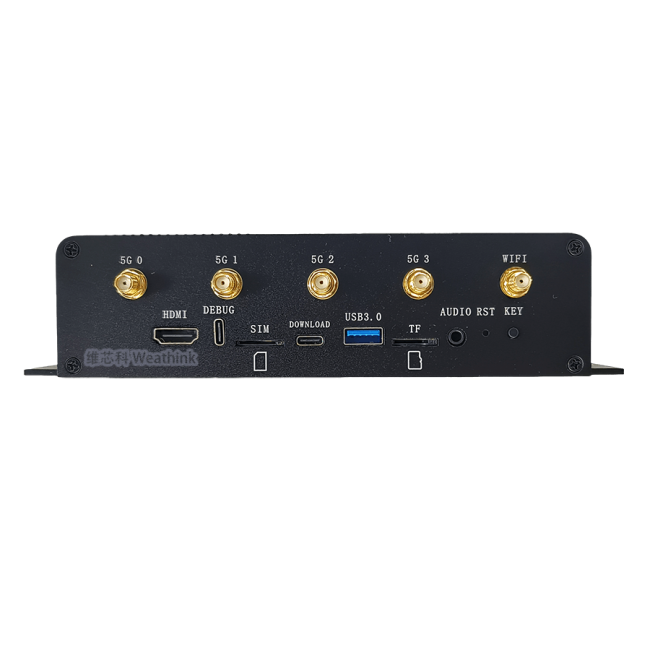

B面
A 45度
B 45度
A面
B面

RK3568工控机

●CPU：Rockchip RK3568J，Cortex A55 四核 1.8GHZ， NPU 1TOPS

●内存：2GB / 4GB  LPDDR4x

●Flash：8GB / 16GB / 32GB eMMC

●接口：支持HDMI、双路千兆以太网、2路CAN、2路RS485，2路RS232，5G模块，Wifi

●操作系统：Android12/Ubuntu20.04

●供电方式： DC9~24V

●外壳：铝合金外壳

●安装方式：导轨式，壁挂式，桌面式

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式


  • 瑞芯微RK3568J工业级国产芯片

    瑞芯微RK3568J是高性能、低功耗、功能丰富的国产化应用处理器，四核64位Cortex-A55架构，主频高达1.8GHZ，且内置NPU，满足轻量级端侧AI计算

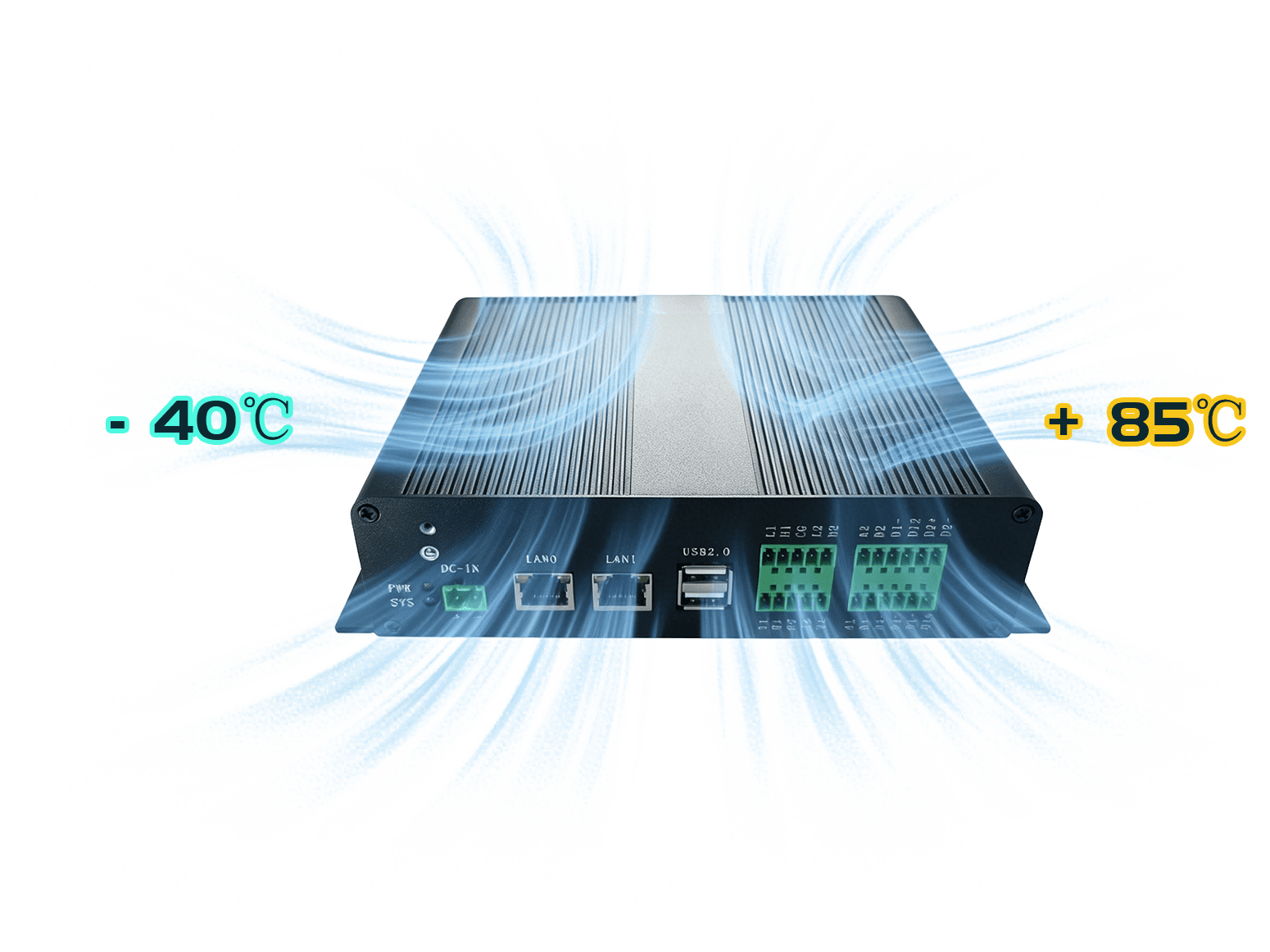

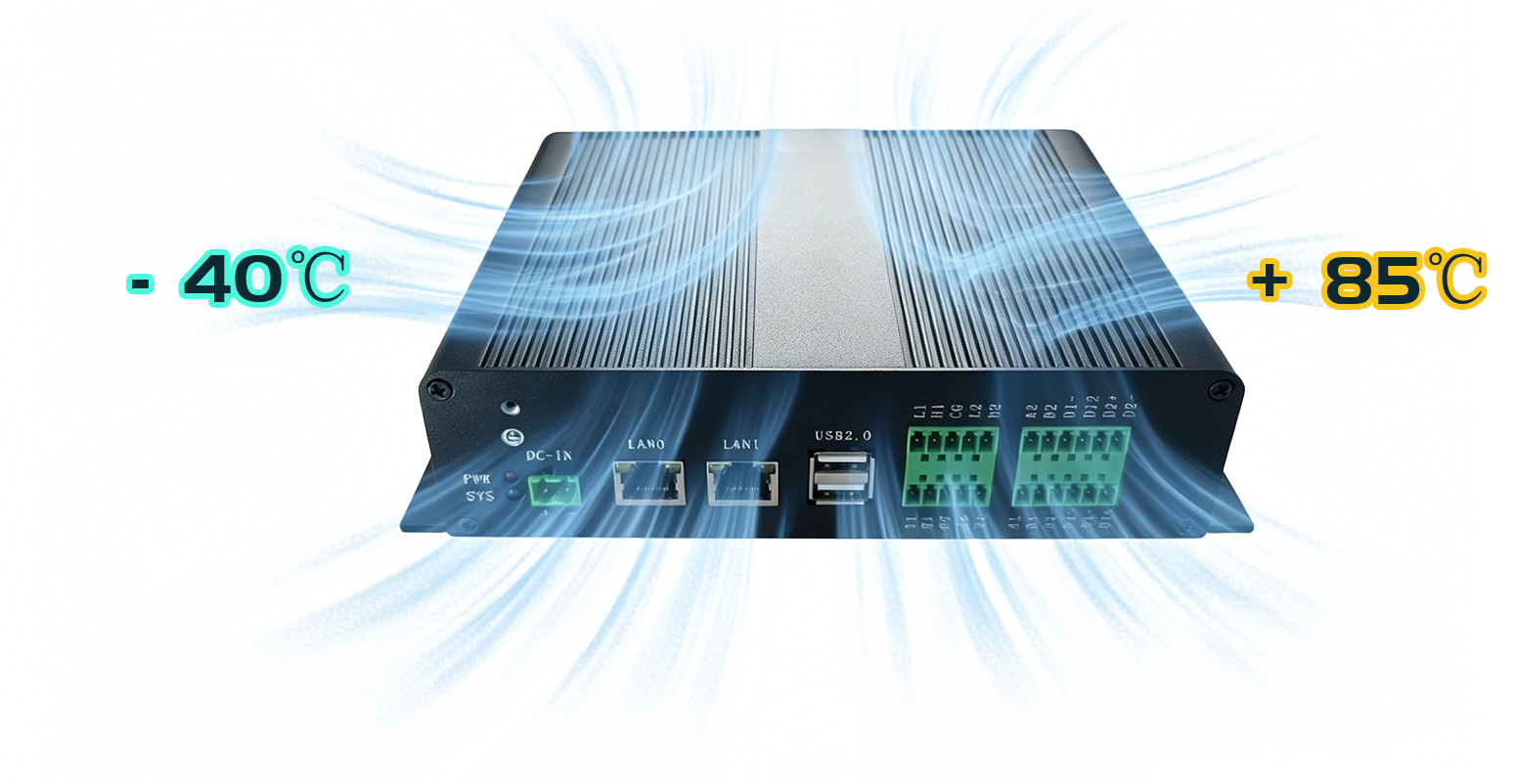

    工业级，-40℃~+85℃宽温运行

    满足工业级-40~85℃工作温度要求，满足您在严苛的工业环境下的应用需求。

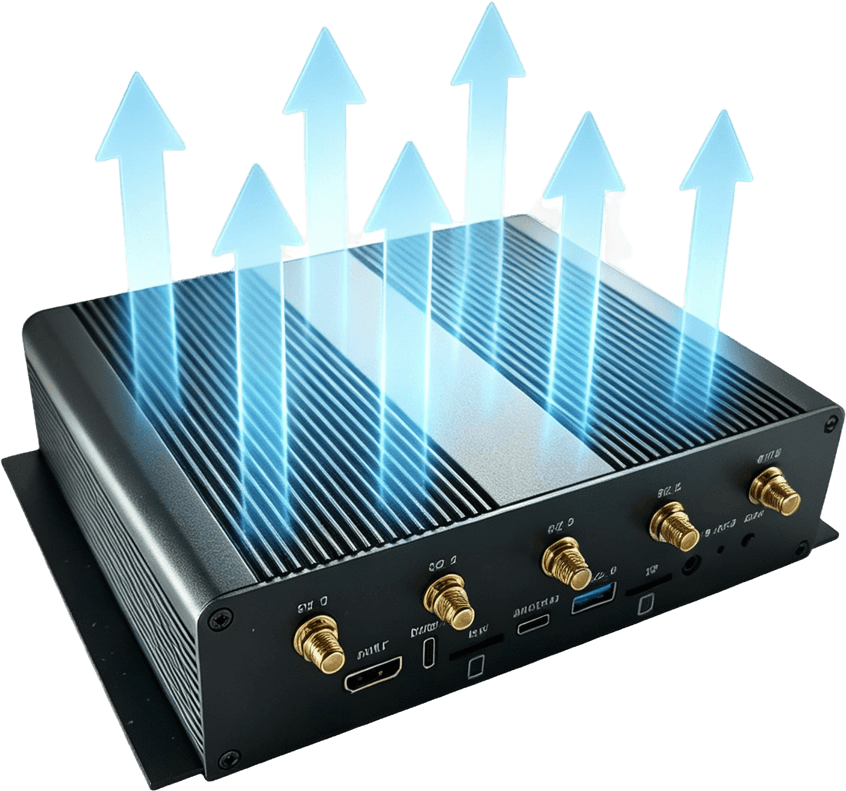

    被动散热设计，无风扇

    采用工业无风扇设计，支持湿热环境运行。可在-40°C~+80°C环境温度下长时间可靠运行。



    灵活稳定网络通讯

    拥有两路独立的千兆以太网接口，5G/WIFI/BT等无线通讯接口



    支持主流操作系统

    支持安卓12/Ubuntu等操作系统，为产品快速研发落地提供帮助



    集成NPU满足轻量级端侧AI需求

    内置高性能NPU单元，支持INT8/INT16混合精度推理，轻松部署YOLOv5、ResNet、MobileNet等主流模型，满足低延迟、高并发的智能分析需求。

    严苛测试工业品质

    满足您在严苛的工业环境下的应用需求

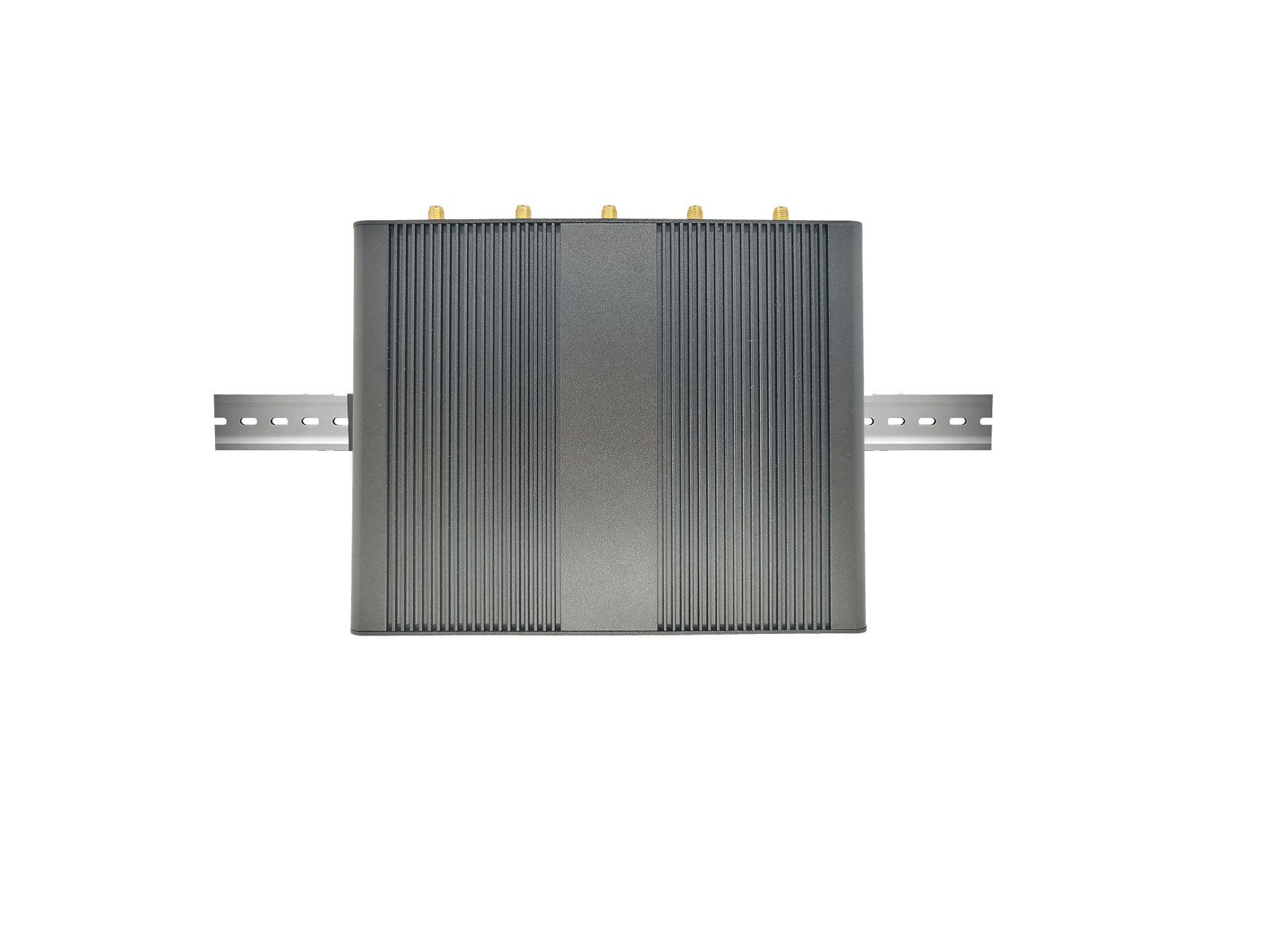

    多种安装方式

    直接应用于复杂工业环境，支持桌面式、壁挂式、桌面式

    应用场景丰富

    WTG-RK3568-S工控机广泛适用于智能制造、冶金、矿山、电力、石油、化工、新能源、轨道交通道路交通、综合管廊、船舶、农业养殖业等。

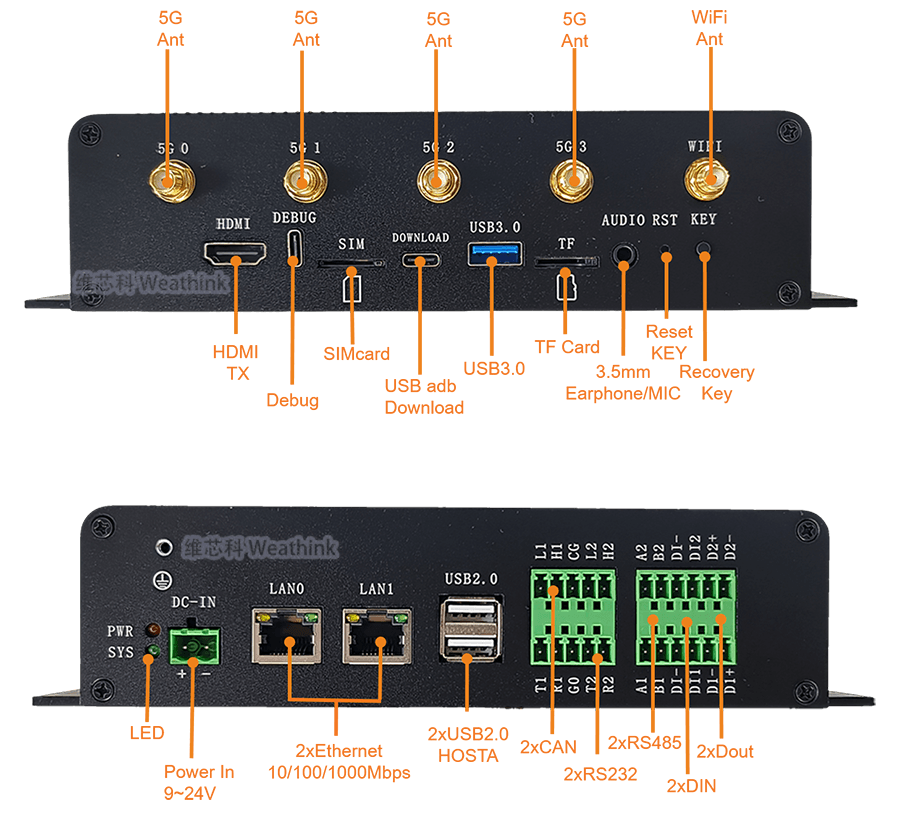

    丰富的外设接口

    拥有ETH、CAN、RS485、RS232、SDcard、HDMI-TX、USB3.0、USB2.0、DI、DO等接口



  • ▊规格参数

    WTG-RK3568-S 工控机 基本参数

    SOC

    Rockchip  RK3568J

    ●MPU： RK3568J   Four1.8-GHz   Arm® Cortex®-A55 MPCore™ cores

    VPU

    Decoding

    ●H.264、H.265、VP9：up to 4096x2304@60fps

    ●VP8：up to 1920x1088@60fps

    ●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps

    ●H.263：up to 720x576@60fps

    Encoding

    ●H.264/AVC、H.265/HEVC

    ●最大分辨率up to 1920x1080@60fps

    NPU

    ● 1TOPS，支持INT8/INT16/FP16/BFP16混合操作

    GPU

    ●Mali-G52-2EE

    ●OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0

    RAM

    支持1GB/2GB/4GB LPDDR4

    ROM

    支持8GB/16GB/32GB EMMC5.1

    电源

    DC 9~24V

    工作温度

    工业级：-40℃~85℃

    商业级：0℃~70℃

    扩展温度级：-20℃~70℃

    尺寸

    155mm*139mm

    Linux内核

    Linux5.10

    Ubuntu版本

    Ubuntu20.04

    安卓版本

    安卓12


    WTG-RK3568-S 工控板 功能参数

    外设

    数量

    参数

    Ethernet

    2

    2路RJ45，支持1000/100/10 Mbps传输速度

    WiFI

    1

    1路SDIO接口，连接器DF23C-60DP-0.5V

    选配件，工控机引出2路天线

    5G

    1

    M.2接口，使用USB3_HOST1，PCIE20信号，支持RM500U-CN模块

    板载MicroSIM卡槽

    选配件，工控机支持4路天线

    USB2.0

    2

    两路USB2.0 HostA接口

    USB3.0

    1

    1路USB3.0 HOSTA，使用USB3_OTG0信号

    USB OTG

    1

    1路TypeC  USB 2.0   OTG，用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB   2.0使用

    ●主要用于程序下载和adb

    HDMI TX

    1

    分辨率可达1080p@120Hz 或 4096x2304@60Hz

    CAN

    2

    2路隔离CAN接口

    RS485

    2

    2路隔离RS485接口

    RS232

    2

    2路RS232

    DI

    2

    2路DI 光耦输入，开关量输入

    DO

    2

    2路DO 继电器NO输出

    Audio

    1

    3.5mm Audio Jack，支持录音

    TFcard

    1

    1路TF卡接口

    KEY

    2

    1个Recovery按键可以进入Loader烧录

    1个Reset按键，可以复位主板

    Debug

    1

    UART2通过USB转串口，连接到TypeC输出，方便debug调试



  • ▊资料下载



  • ▊订购方式


    规格型号

    工控板型号

    CPU主频

    内存

    存储

    温度范围

    备注

    WTG-RK3568J-S-8E2D-180-I

    1.8GHZ

    2GB DDR4

    8GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    WTG-RK3568J-S-32E4D-180-I

    1.8GHZ

    4GB DDR4

    32GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    更多的配置请联系我们！
