T736工控板

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式



  • ▊规格参数

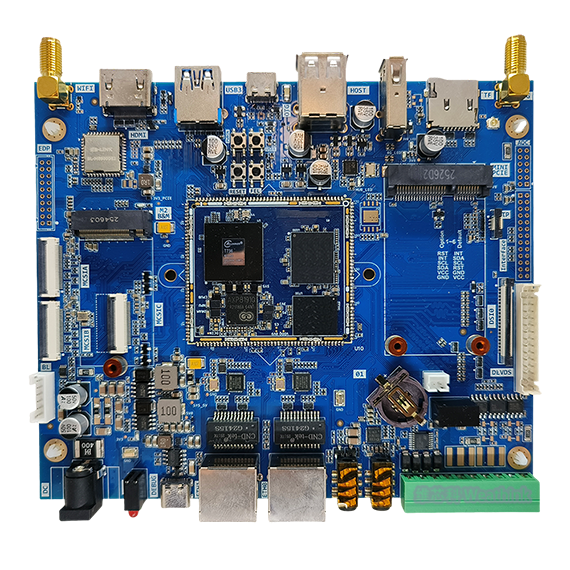

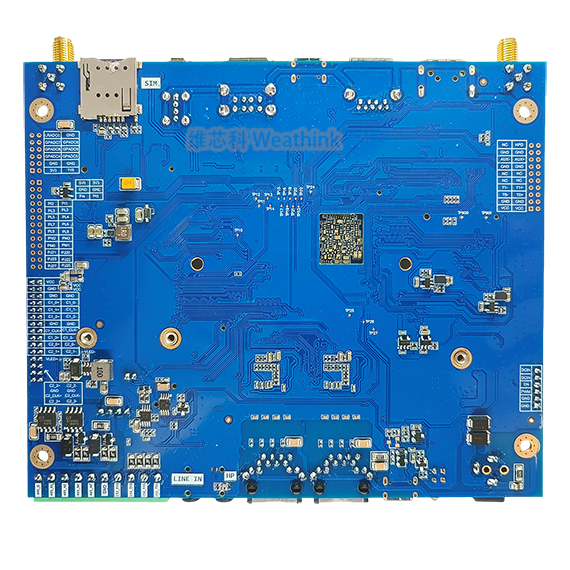

    WTB-T736-S 工控板板基本参数

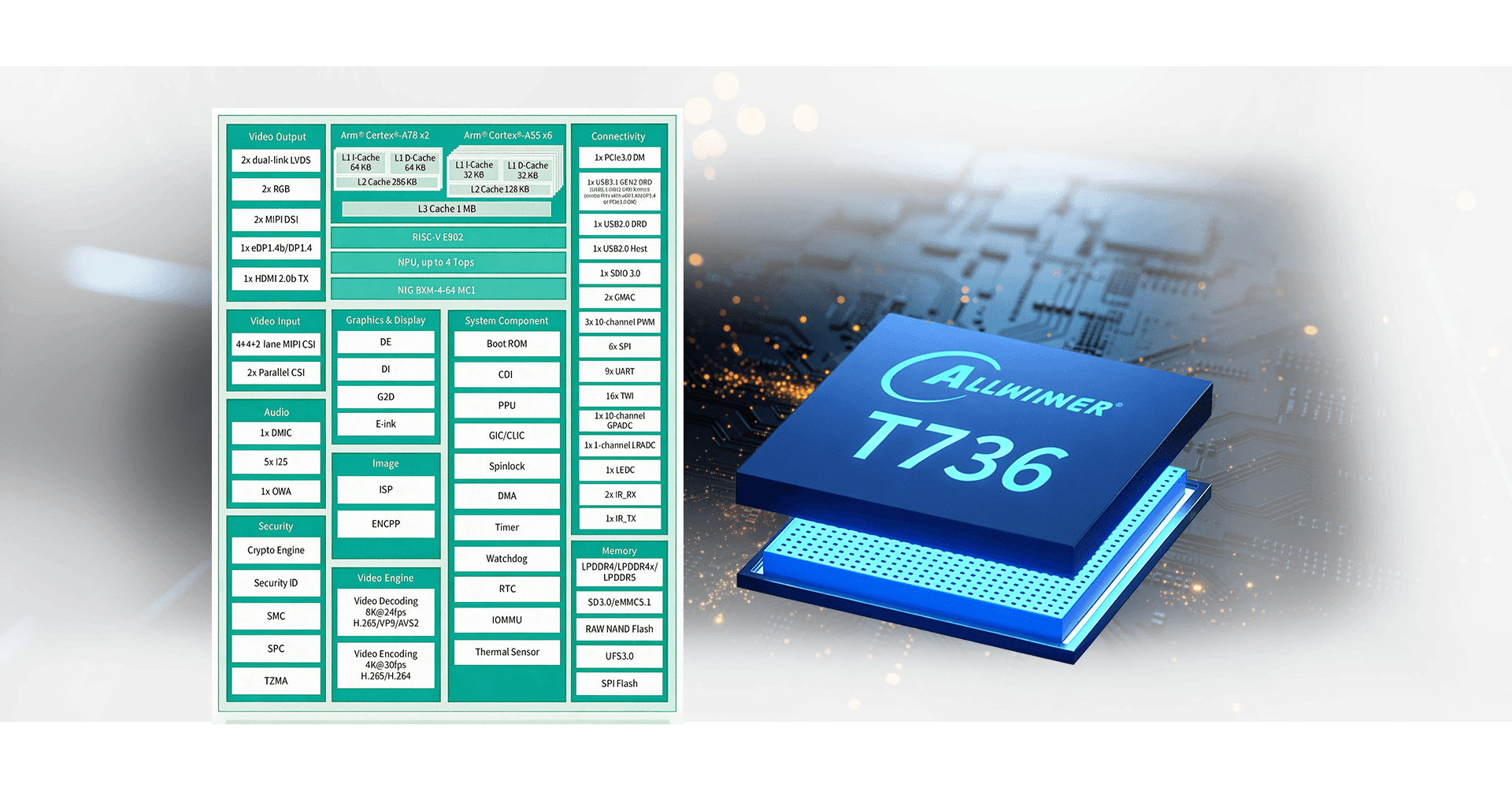

    CPU处理器Allwinner T736

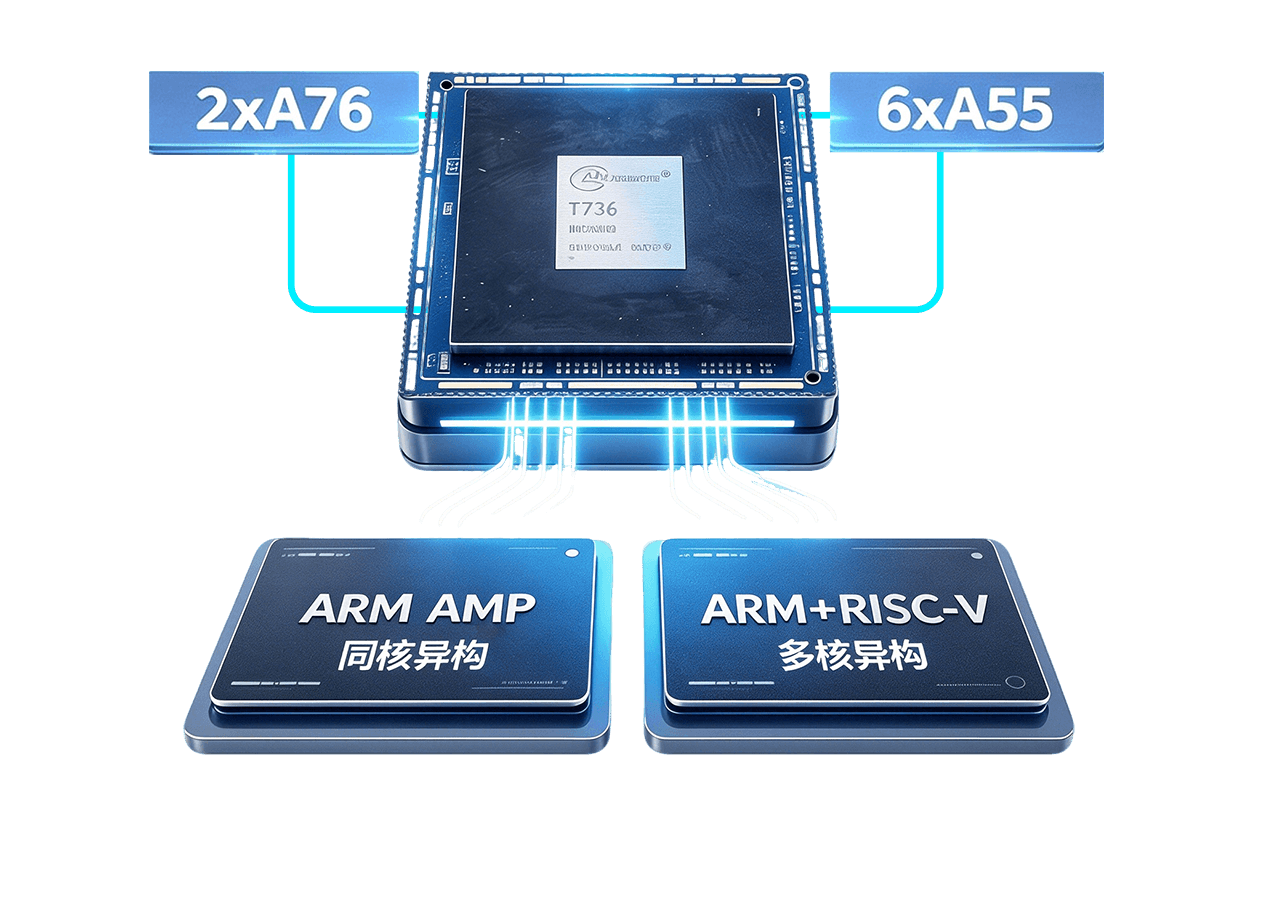

    ●MPU：2 × Arm® Cortex®-A76 + 6 × Arm® Cortex®-A55，最高2.0GHZ
    ●MCU：200-MHz RISC-V E902
    VPU解码：
    ●H.265、VP9、AVS2：最大8K@24fps
    ●H.264 BL/MP/HP：最大4K@30fps
    ●H.263 BP、VP8、MJPEG, XVID, WMV9, VC-1：最大1080P@60fps
    编码：
    ●H.265/H.264: 最大4K@30fps
    ●MJPEG: 最大4K@15fps

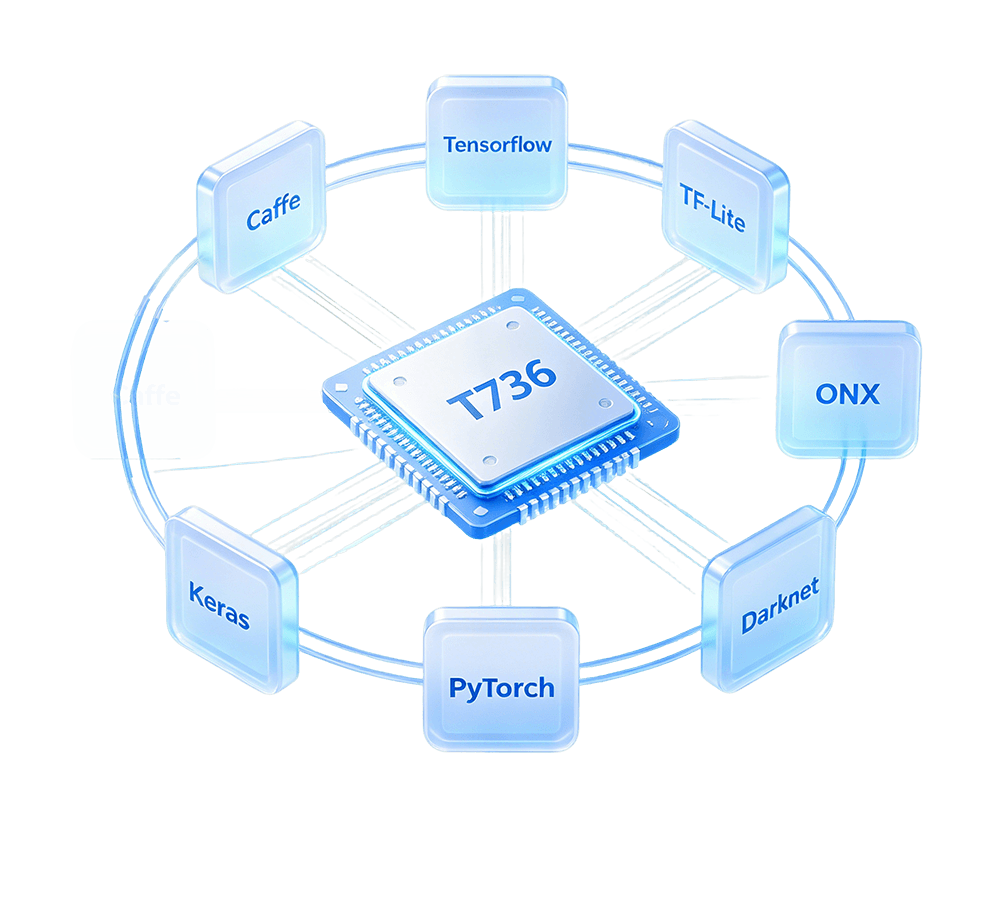

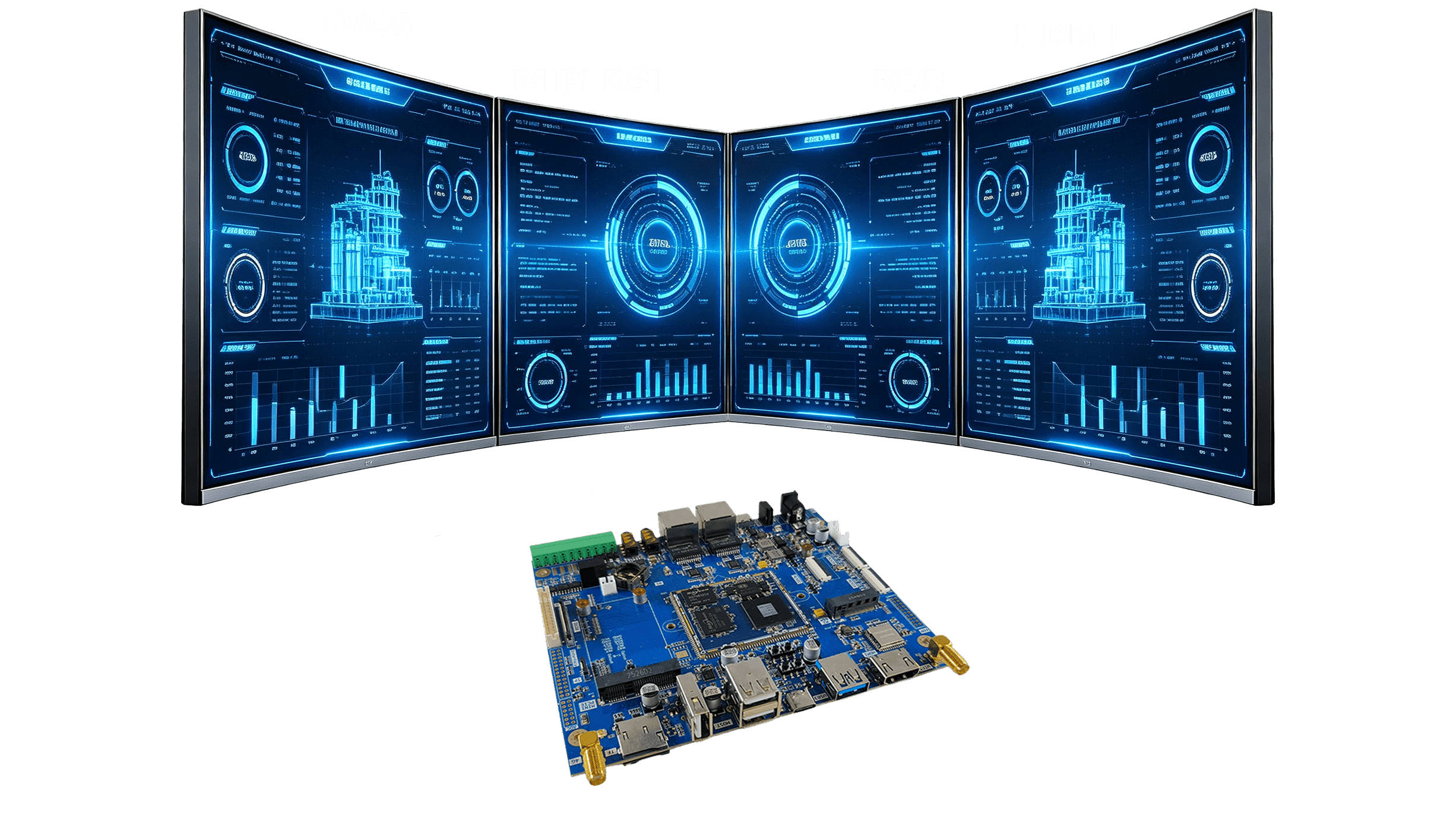

    NPU●4TOPS，支持OpenVX 1.2/1.3、OpenCL 3.0/1.2
    GPU●IMG BXM-4-64 MC1
    ●DE 支持输出最大分辨率4096×4096
    ●DI 支持视频最大分辨率2048×1280
    ●G2D 支持最大混合层分辨率7680×7680
    内存eMMC支持32GB/64GB/128GB eMMC
    DDR支持2GB/4GB/8GB/16GB LPDDR5
    通用规格工作电压DC 12V
    工作温度工业级：-40℃~85℃
    商业级：0℃~70℃
    扩展温度级：-20℃~70℃
    尺寸148.5mm*125mm
    软件参数Linux内核Linux5.10
    Ubuntu版本Ubuntu20.04

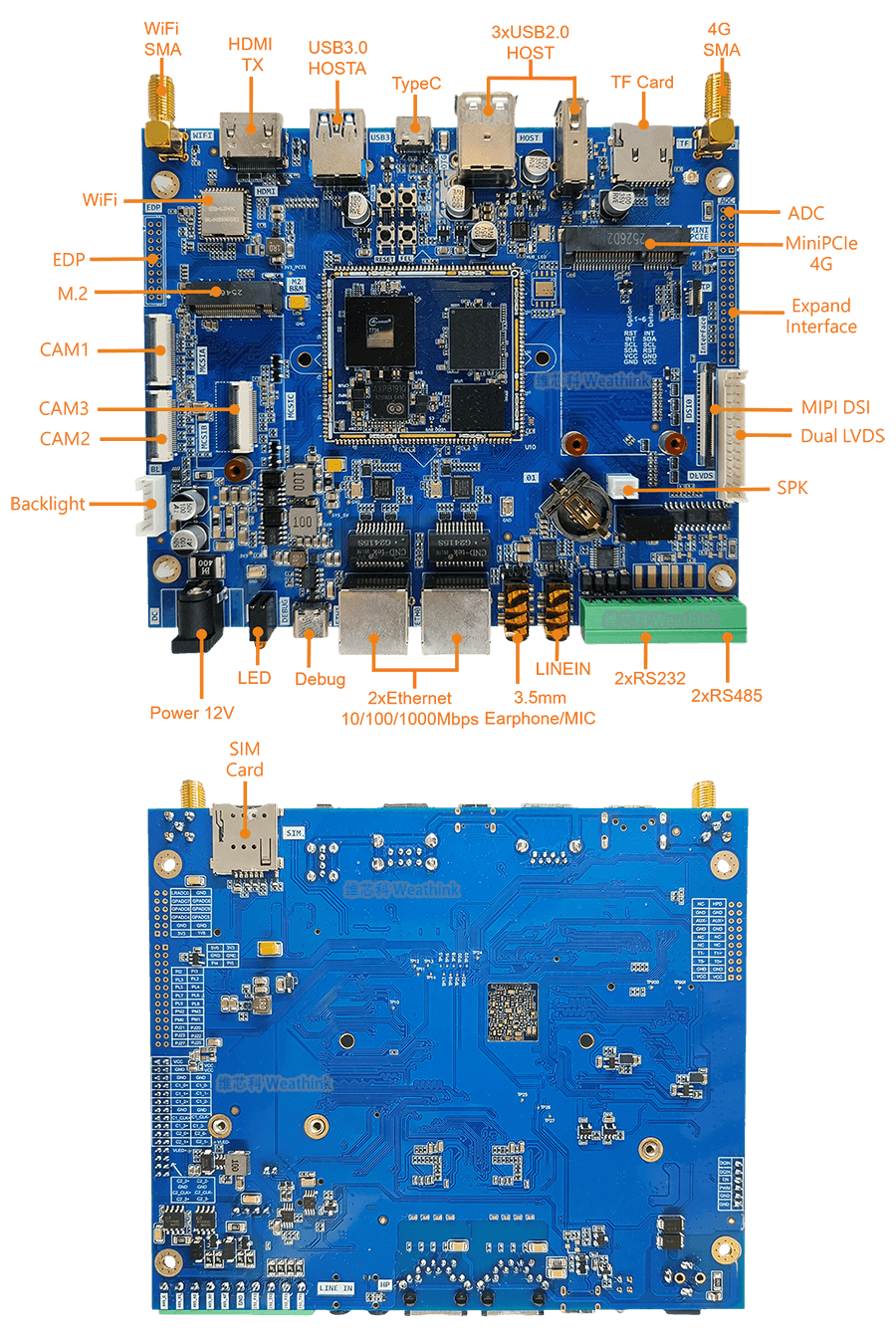

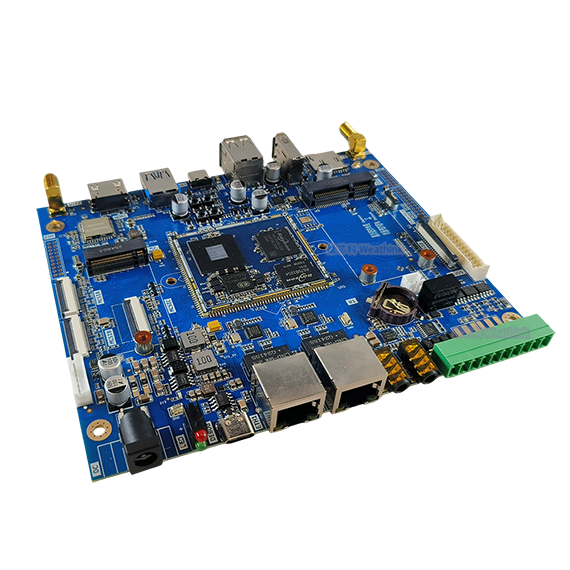

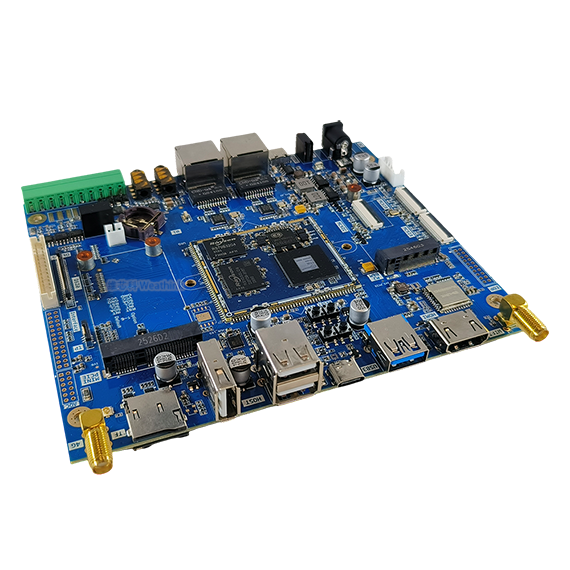

    WTB-T736-S 工控板 外设规格
    外设数量参数
    Ethernet22路RJ45，支持1000/100/10 Mbps传输速度
    WiFI/BT1

    ● 支持802.11ax 600Mbps WLAN + BT v5.4
    ● 使用SDC1这组MSDIO接口，蓝牙使用UART1这组信号

    4G Minipcie1● Minipcie接口，使用USB信号，支持EC200A等模块
    ● 板载MicroSIM卡槽
    USB2.03● 3路USB2.0  HostA接口，使用主控的USB1这组信号通过USB HUB扩展
    USB3.01● 1路USB3.0  HOSTA，使用T736的COMB0这组信号作为USB3.0接口
    TypeC1● 1路TypeC接口，使用USB0这组信号
    ● 这个接口主要用于程序下载和adb
    ● 还可以支持主从切换，作为主机的时候支持接U盘等设备
    MIPI-DSI1● 使用MIPI_DSI0这组信号（共用LVDS0引脚）
    ● 分辨率可达1920*1200@60fps，另外DSI0支持DSC功能，最高支持2000x1200@120fps
    ● 40FPC 0.5mm pitch连接器
    Dual LVDS1● 使用LVDS0和LVDS1这两组信号组成标准的双8 LVDS接口，分辨率可达1920x1080
    ● 连接器PH2.0 2x15Pin
    HDMI TX1● 1路HDMI  2.0b TX, 支持HDMI1.4/HDMI2.0
    ● HDMI支持4K@60Hz分辨率，即4096x2160@60Hz，支持HDCP1.4/HDCP2.2
    ● 标准HDMI插座
    EDP1

    ● 1路eDP1.4b 兼容DP1.4 TX，最大分辨率4K@60Hz分辨率
    ● 支持HDCP1.4 and HDCP2.3
    ● 支持1通道、2通道或4通道传输，每通道速率高达5.4Gbps。
    ● 连接器PH2.0 2x10Pin，使用HDMI1/EDP1这组信号

    MIPI-CSI Camera3

    ● 3路Camera输入类型：
    CAM1：使用MCSIA这组信号，4Lanes
    CAM2：使用MCSIB这组信号，4Lanes
    CAM3：使用MCSIC这组信号，2Lanes
    ● 支持MIPI CSI2 V1.1和MIPI DPHY V1.2，每线最高2.0Gbps；
    ● 支持8M@60fps,􀀁size􀀁3264(H)􀀁x􀀁2448(V)
    ● 26FPC 0.5mm pitch连接器

    PCIe3.01● 通过PCIe x 4插槽引出1x4lanes PCIe信号；
    ● 支持速率2.5Gbps（PCIe1.1），5Gbps（PCIe2.1），8Gbps（PCIe3.0）；
    M.2  PCIe3.01● M.2接口M  KEY，支持尺寸2242
    ● 1路PCIE3.0 1Lane ，兼容PCIe3.0 协议
    ● 支持双模式：RC和EP；
    ● 支持多种速率：2.5Gbps(PCIe1.1), 5Gbps(PCIe2.1), 8Gps(PCIe3.0)，即最高可达8Gbps数据速率；
    RS4852● 2路隔离RS485接口，驱动带自动流控控制方向
    RS2321● 2路RS232
    Audio1● 板载Codec ES8388芯片 L/ROUT1连接输出到耳机接口
    ● 3.5mm Audio Jack，支持录音
    SPK1● 3W D类功放输出，ES8388的L/ROUT2输出到功放芯片
    ● PH2.0 2Pin连接器
    LINEIN1● 1路LINEIN输入
    TDcard1● 1路TF卡接口
    KEY4● 1个FEL按键用于下载程序
    ● 1个PWRON按键
    ● 1个RESET按键
    ● 1个User按键自定义
    DEBUG1● UART0通过USB转串口，连接到TypeC输出，方便debug调试
    RTC1● 板载RTC芯片及CR1220电池插座；
    Expand Interface1● 扩展接口：21个GPIO包含UART6、UART1、TWI0~2、SPI0等功能
    ● 连接器PH2.0 2x13Pin
    Backlight2● 2路背光输出，分别提供给EDP和LVDS，PH2.0 6pin，包含DCIN*2、PWM、EN、GND
    ● 注意这里是输入电源引到这里

    SMA

    		2● 板载2个SMA接口
    ● 其中1个用于WIFI，一个是预留给4G模块
    LED2● LED指示灯，1路电源指示，1路是心跳灯
