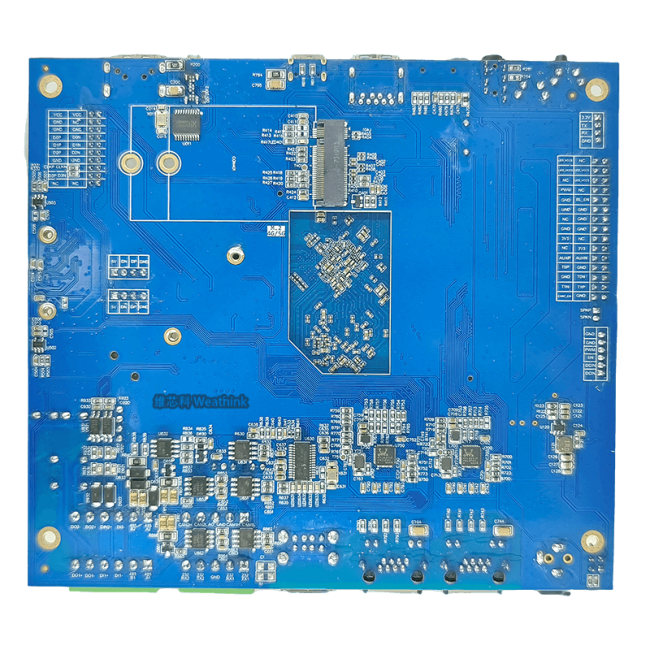

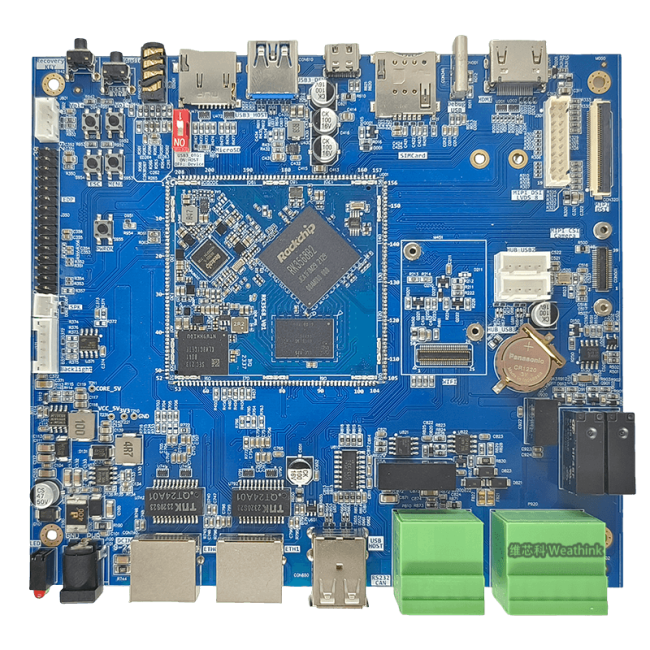

RK3568J工控板

●CPU：Rockchip RK3568J

●架构：Cortex A55 四核

●主频：1.8GHz（工业级）

●内存：2GByte DDR4工业级(可用4GByte)

●Flash：8Gbyte eMMC(可用16GByte 、32GByte)

●显示接口：支持HDMI、LVDS、EDP

●通讯接口：双路千兆以太网、2路CAN、2路RS485，2路RS232

●操作系统：Linux、Android

●温度等级： -40°C~+85°C

●供电方式： 宽电压供电 9~24V


  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式

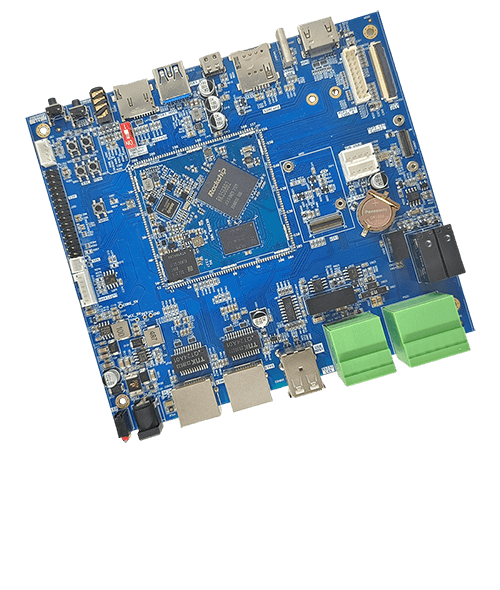

  • WTB-RK3568-B工控板

    WTB-RK3568-B工控板是基于瑞芯微新一代64位处理器RK3568，该处理器是一款定位中高端的通用型SoC，采用22nm制程工艺，集成4核ARM架构A55处理，主频高达2.0GHZ。该工控板经过长期的压力测试、严格的温度测试、长期稳定性测试



    芯片介绍

    一颗四核64位的中国“芯”WTC-RK3568S核心板采用瑞芯微RK3568开发设计，该处理器主要面向AIOT和工业市场，高性能、低功耗、接口丰富的国产处理器。四核A55处理器，主频高达2.0GHZ，1Tops NPU，22nm工艺

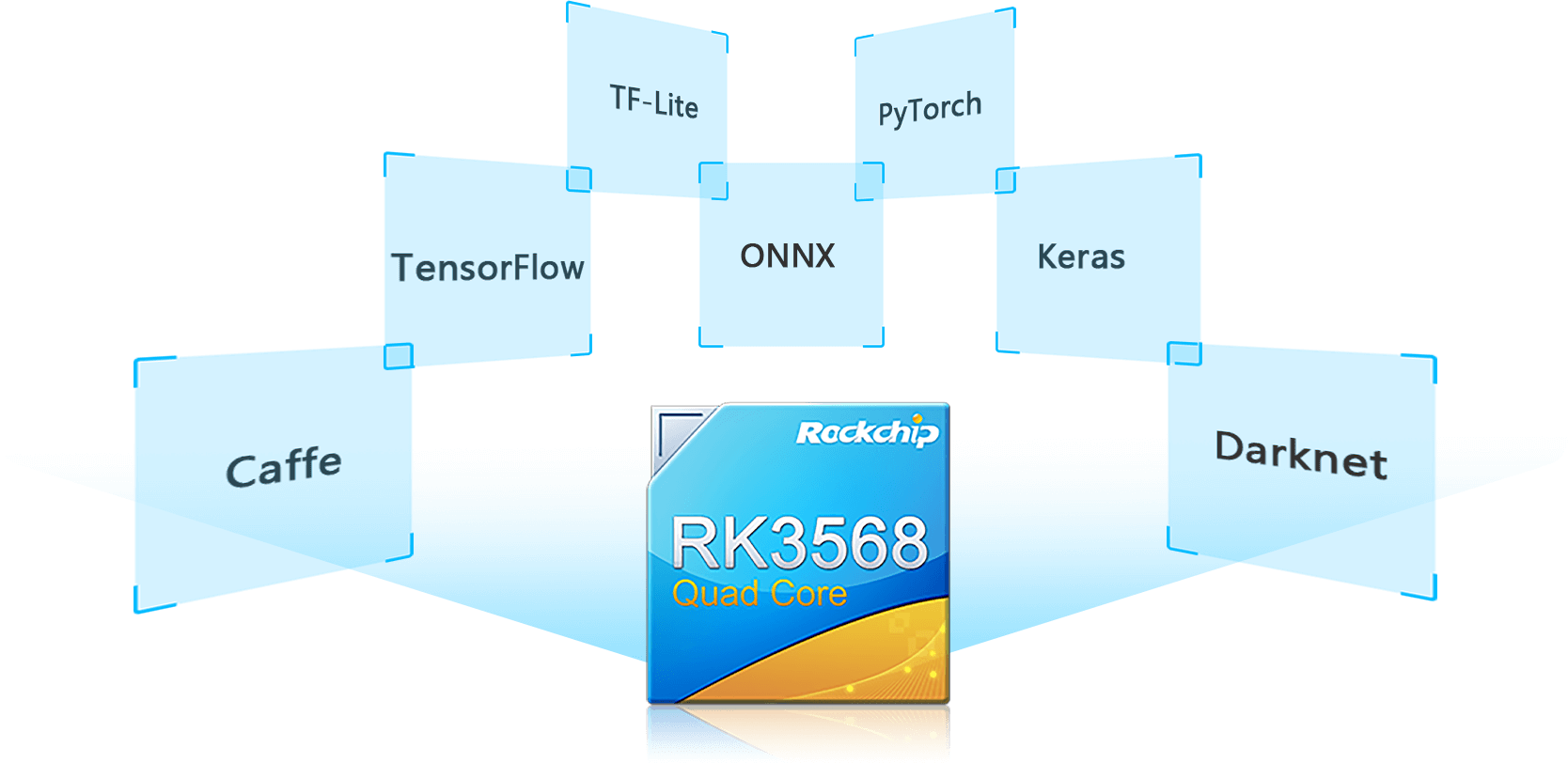

    集成NPU满足轻量级端侧AI需求

    WTC-RK3568核心板采用瑞芯微RK3568处理器，该处理器内部集成1Tops高效能神经网络NPU，满足轻量级端侧AI计算，可以实时分析视频，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架构模型的一键转换。

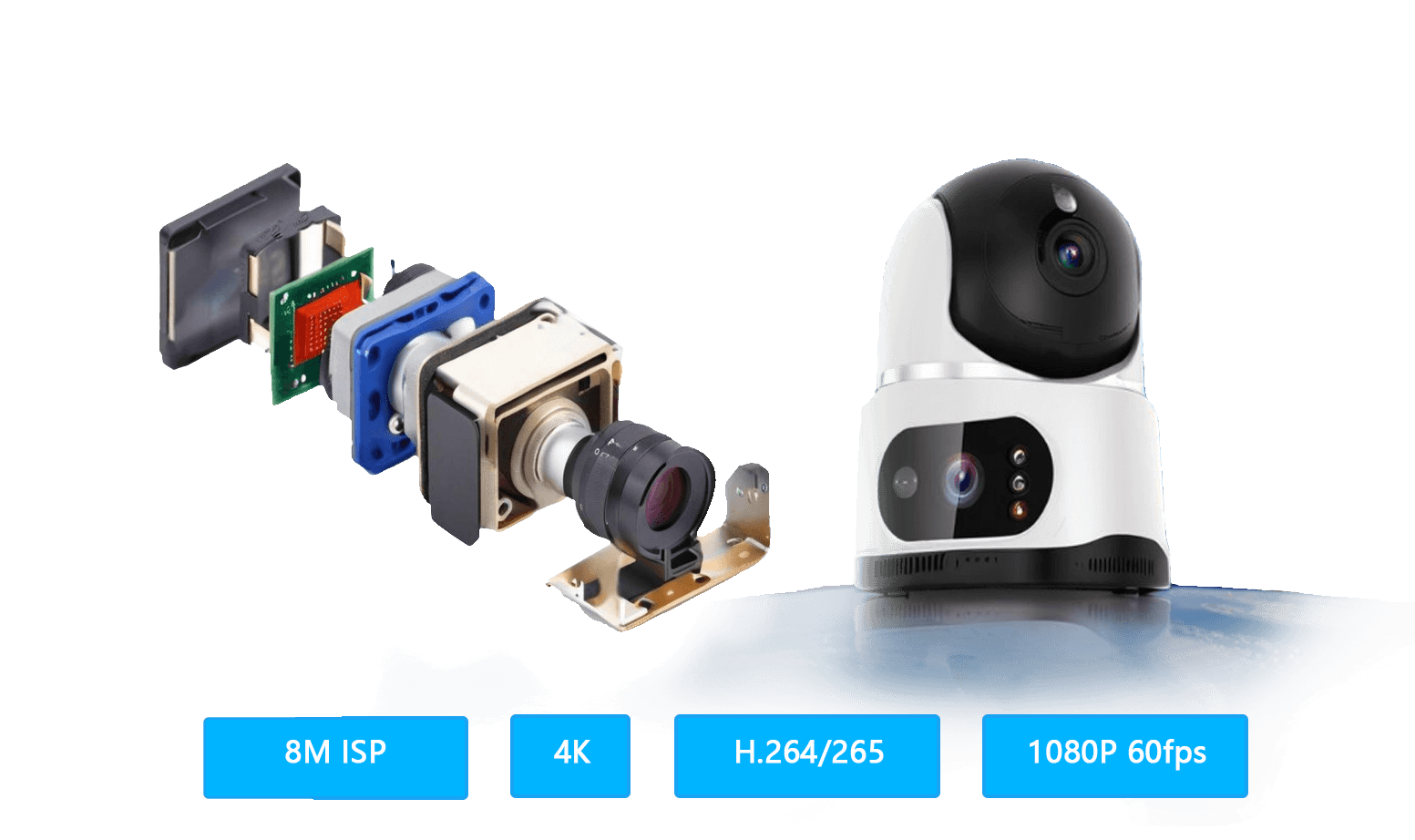

    支持双摄像头和强大编解码

    内置8M ISP图像信号处理器，可支持双摄像头和HDR。

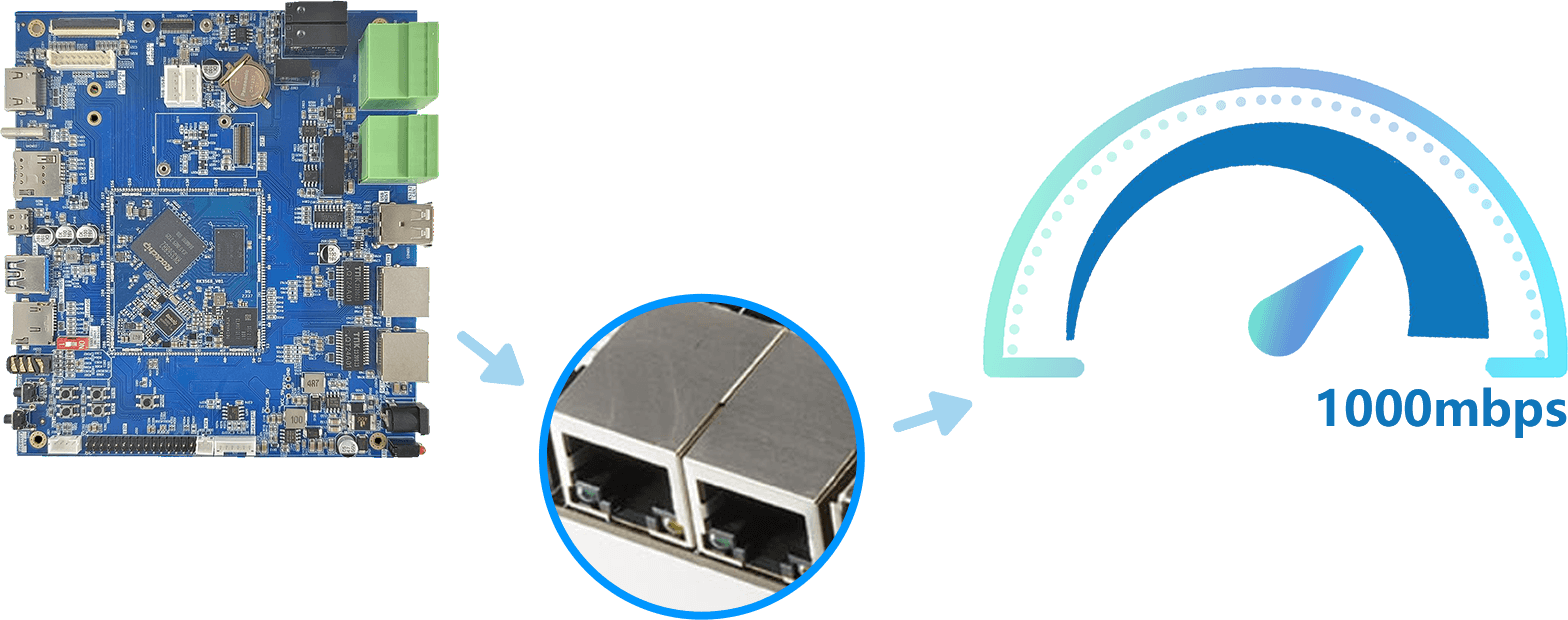

    双千兆以太网

    WTC-RK3568S核心板支持配置两路千兆自适应RJ45以太网扩，通过双网口实现内外网的隔离，提高网络稳定性，满足网关，NVR等多网口的产品需求。

    强大的无线通讯能力

    支持5G无线网络通讯，具有高速传输、丢包率低的特点，有效减少数据的拥塞，使得传输更加稳定，另外可以通过SDIO接口WIFI6（802.11ax），可以实现高的速率和低延迟。

    行业通用工控板

    广泛适用于NVR、物联网网关、工业控制、边缘计算、车载中控、医疗、电力、通信

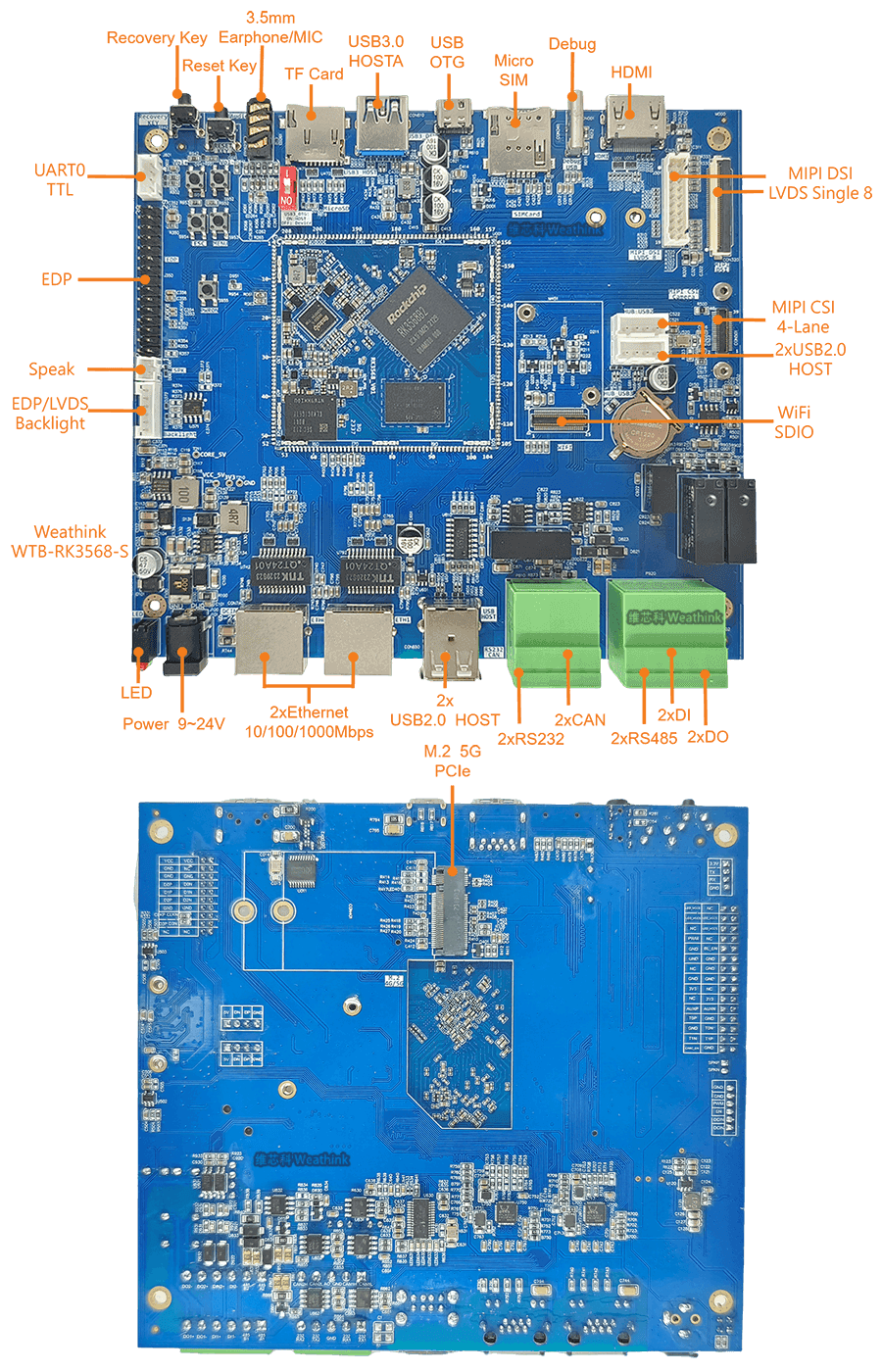

    丰富的接口

    拥有丰富的扩展接口:双路千兆以太网(RJ45)、MIPI-CS1、HDMI2.1、USB3.0、USB2.0、Type-C(Debug)、凤凰端子座(RS485RS232、CAN)、M.2(扩展5G)、等接口,方便连接各类外设,实现多领域产品应用



  • ▊规格参数

    WTB-RK3568-S 工控板 基本参数

    SOC

    Rockchip  RK3568J

    ●MPU： RK3568J   Four1.8-GHz   Arm® Cortex®-A55 MPCore™ cores

    VPU

    Decoding

    ●H.264、H.265、VP9：up to 4096x2304@60fps

    ●VP8：up to 1920x1088@60fps

    ●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps

    ●H.263：up to 720x576@60fps

    Encoding

    ●H.264/AVC、H.265/HEVC

    ●最大分辨率up to 1920x1080@60fps

    NPU

    ● 1TOPS，支持INT8/INT16/FP16/BFP16混合操作

    GPU

    ●Mali-G52-2EE

    ●OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0

    RAM

    支持1GB/2GB/4GB LPDDR4

    ROM

    支持8GB/16GB/32GB EMMC5.1

    电源

    DC 9~24V

    工作温度

    工业级：-40℃~85℃

    尺寸

    155mm*139mm

    Linux内核

    Linux5.10

    Ubuntu版本

    Ubuntu20.04

    安卓版本

    安卓12



    WTB-RK3568-S 工控板 功能参数

    外设

    数量

    参数

    Ethernet

    2

    2路RJ45，支持1000/100/10 Mbps传输速度

    WiFI

    1

    1路SDIO接口，连接器DF23C-60DP-0.5V

    5G

    1

    M.2接口，使用USB3_HOST1，PCIE20信号，支持RM500U-CN模块

    板载MicroSIM卡槽

    USB2.0

    4

    两路USB2.0 HostA接口，2路XH2.54 4Pin

    USB3.0

    1

    1路USB3.0 HOSTA，使用USB3_OTG0信号

    USB OTG

    1

    1路TypeC  USB 2.0   OTG，用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB   2.0使用

    ●主要用于程序下载和adb

    MIPI-DSI

    1

    单通道输出分辨率可达1920x1080@60Hz；40FPC 0.5mm   pitch

    LVDS

    1

    单通道输出，分辨率可达1280x800，且与MIPI-DSI0通道复用引脚， PH2.0 2x10Pin

    HDMI TX

    1

    分辨率可达1080p@120Hz 或 4096x2304@60Hz

    EDP

    1

    支持eDP 1.3，分辨率可达2560x1600@60Hz

    XH2.54 2x15Pin

    MIPI-CSI

    1

    1个4-lane MIPI摄像机串行接口，速率是2.5Gbps/per   Lane，连接器DF23C-40DP-0.5V

    支持两种模式

    ●单路接口：1xCLK 4xData Lanes

    ●双路接口：两路，，每路1xCLK 2xData Lanes

    CAN

    2

    2路隔离CAN接口

    RS485

    2

    2路隔离RS485接口

    DI

    2

    2路DI 光耦输入，开关量输入

    DO

    2

    2路DO 继电器NO输出

    Audio

    1

    3.5mm Audio Jack，支持录音

    Speak

    1

    1W Speak 输出，PH2.0 2Pin

    TFcard

    1

    1路TF卡接口

    KEY

    2

    1个Recovery按键可以进入Loader烧录

    1个Reset按键，可以复位主板

    Debug

    1

    UART2通过USB转串口，连接到TypeC输出，方便debug调试



  • ▊资料下载



  • ▊订购方式


    规格型号

    工控板型号

    CPU主频

    内存

    存储

    温度范围

    备注

    WTB-RK3568J-S-8E2D-180-I

    1.8GHZ

    2GB DDR4

    8GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    WTB-RK3568J-S-32E4D-180-I

    1.8GHZ

    4GB DDR4

    32GB eMMC

    工业级：-40℃~+85℃

    RK3568J

    更多的配置请联系我们！
