产品特点

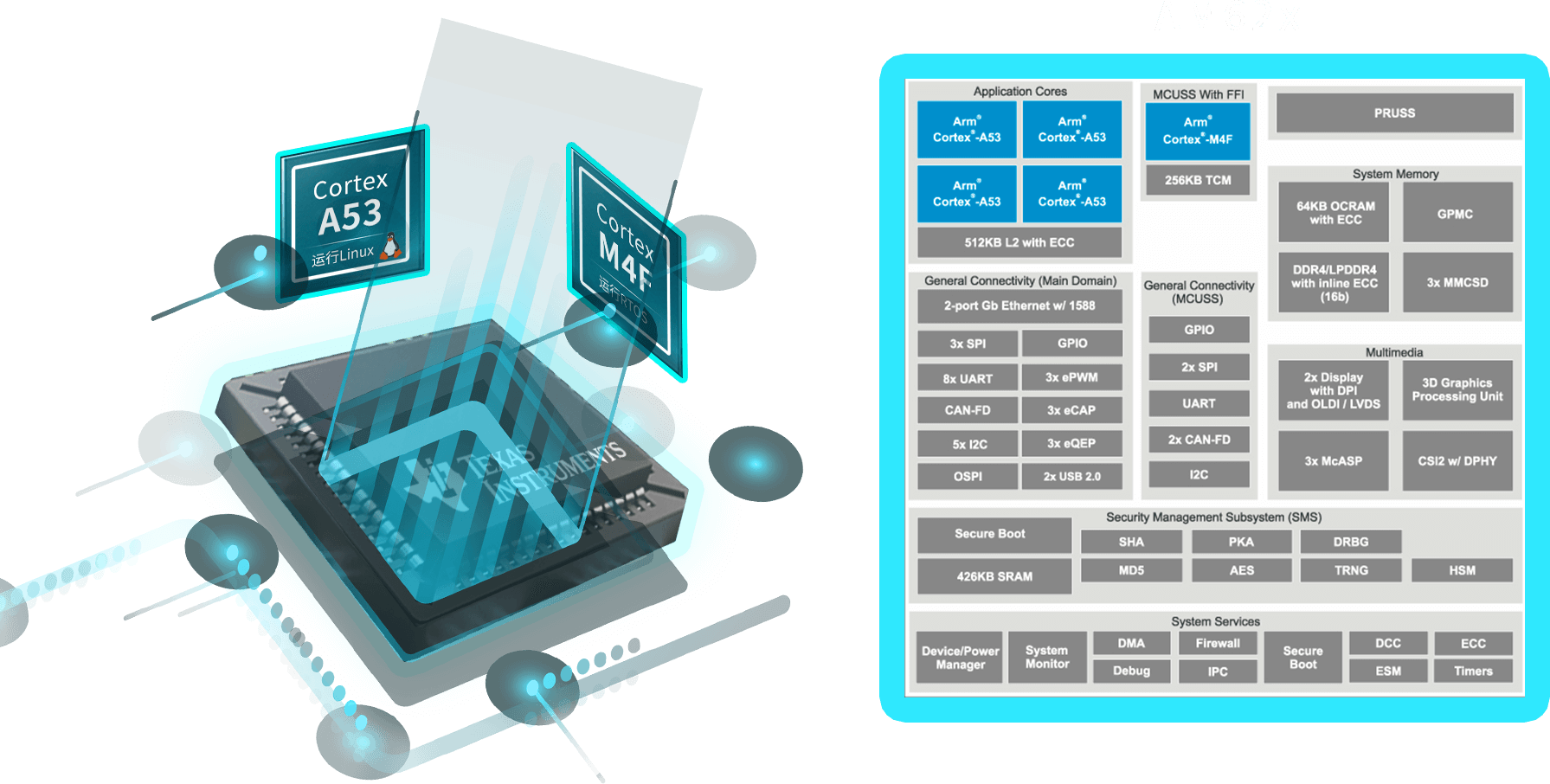

CPU：TI AM62X Cortex A53 单核/双核/四核
架构：Cortex A53
主频：1.4GHZ
内存：2GByte DDR4工业级（可用1GByte）
Flash：8Gbyte eMMC
显示接口：支持HDMI、LVDS、EDP
通讯接口：双路千兆以太网、3路CAN、2路RS485，2路RS232
操作系统：Linux、Android
温度等级： -40°C~+85°C
供电方式： 宽电压供电 9~24V
AM62XXS工控板是维芯科推出的一款工业级的产品，其主要匹配维芯科AM62XXS工业核心板使用，杭州维芯科AM62XXS核心板基于美国TI公司ARM Cortex-A53微处理器，具有高性能、低功耗、多接口、低成本等特性，同时提供3D图形加速和关键外设的集成，可满足各种应用需要，支持主流DDR4内存，同时提供双路千兆以太网，多路串口来满足工业产品的需求。
该工控板由AM62XXS核心板和AM62XXS工控底板两部分组成。配备有LVDS、HDMI显示接口、两路千兆以太网、两路RS232、两路RS485、三路CAN-FD、USB2.0 Host、WiFi、4G、SD卡、音频输入输出等接口，支持外扩SPI、ADC、I2C、GPIO、背光等。

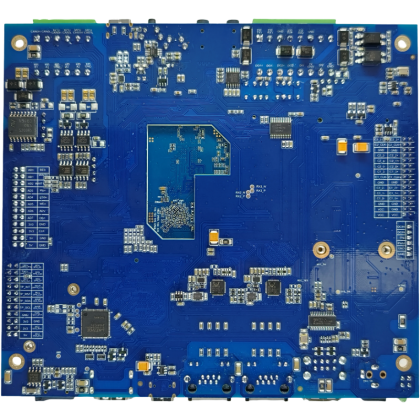

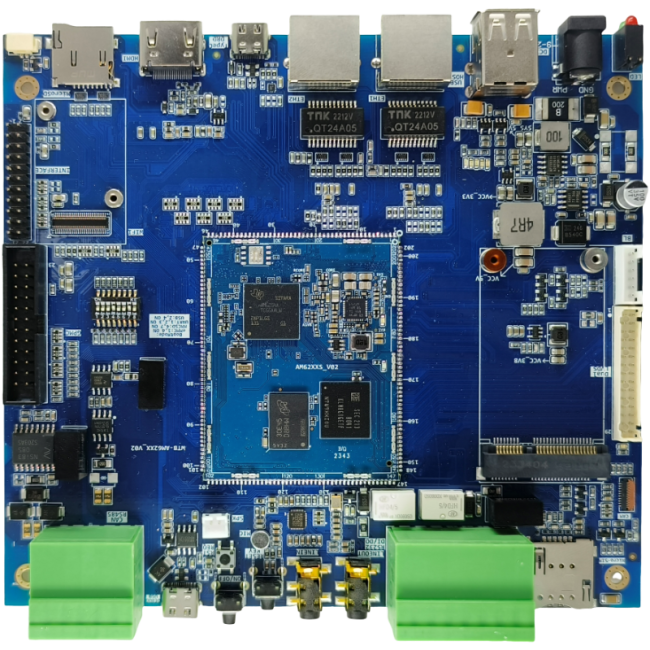

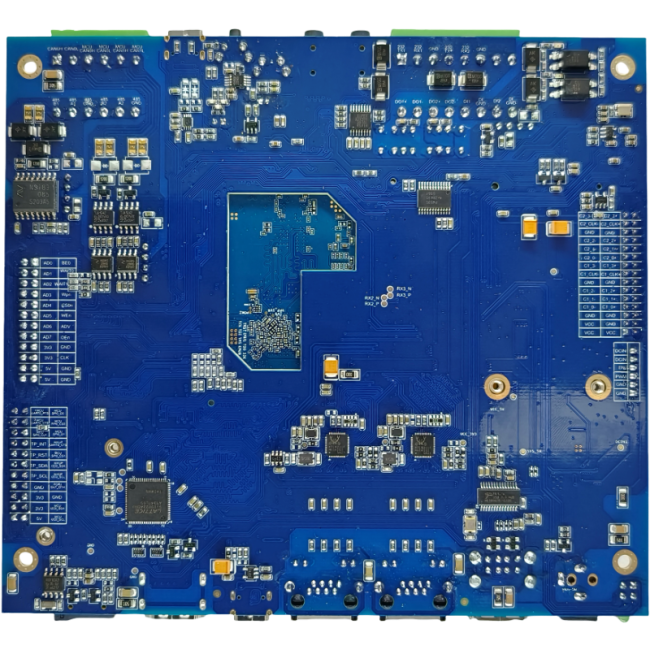

产品实物图

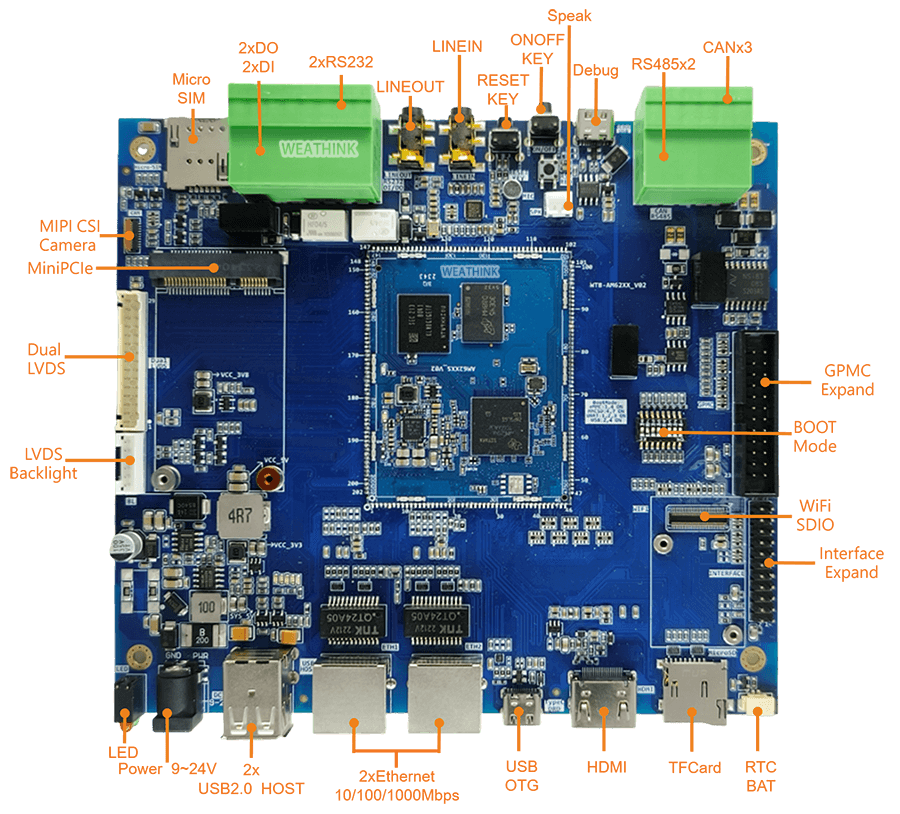

结构布局
资源介绍
序号 | 功能描述 | 序号 | 功能描述 | 序号 | 功能描述 |
1 | RTC电池接口 | 11 | LVDS接口 | 21 | CAN、RS485扩展口 |
2 | SD卡座 | 12 | Mini-PCIE接口 | 22 | Reset热复位按键 |
3 | HDMI接口 | 13 | 摄像头接口 | 23 | MIC麦克风 |
4 | USB otg Type-c接口 | 14 | SIM卡座 | 24 | SPK扬声器接口 |
5 | ETH2以太网接口 | 15 | RS232、GPIO扩展口 | 25 | GPMC扩展口3 |
6 | ETH1以太网接口 | 16 | Line-OUT接口 | 26 | 启动拨码开关 |
7 | 2 x Host USB接口 | 17 | Line-IN接口 | 27 | WiFi模块接口 |
8 | 电源座2.5mm | 18 | Reset冷复位按键 | 28 | TP、IIC、SPI等扩展口 |
9 | LED显示灯 | 19 | ON/OFF开关按键 | ||
10 | 液晶屏背光接口 | 20 | Debug USB调试口 |
丰富的接口资源
1.RS232、GPIO扩展口
引脚 | 信号 | 描述 | 引脚 | 信号 | 描述 |
1 | RS232_TX1 | RS232串口1发送 | 2 | DO1+ | 信号1输出+ |
3 | RS232_RX1 | RS232串口1接收 | 4 | DO1- | 信号1输出- |
5 | GND | Ground接地 | 6 | DO2+ | 信号2输出+ |
7 | RS232_TX2 | RS232串口2发送 | 8 | DO2- | 信号2输出- |
9 | RS232_RX2 | RS232串口2接收 | 10 | DI_IN1 | 信号1输入 |
11 | GND | Ground接地 | 12 | GND | Ground接地 |
13 | NC | 预留 | 14 | DI_IN2 | 信号2输入 |
15 | NC | 预留 | 16 | GND | Ground接地 |
2.CAN、RS485扩展口
引脚 | 信号 | 描述 | 引脚 | 信号 | 描述 |
1 | CAN0H | MPU的CAN0+ | 2 | 485_B1 | RS485串口1的B |
3 | CAN0L | MPU的CAN0- | 4 | 485_A1 | RS485串口1的A |
5 | MCU_CAN0H | MCU的CAN0+ | 6 | 485_GND | RS485的Ground接地 |
7 | MCU_CAN0L | MCU的CAN0- | 8 | 485_B2 | RS485串口2的B |
9 | MCU_CAN1H | MCU的CAN1+ | 10 | 485_A2 | RS485串口2的A |
11 | MCU_CAN1L | MCU的CAN1- | 12 | 485_GND | RS485的Ground接地 |
3.TP、IIC、SPI等扩展口
引脚 | 信号 | 描述 | 引脚 | 信号 | 描述 |
1 | 5V_OUT | 输出5V | 2 | MCU_I2C0_SCL | MCU的I2C0时钟 |
3 | 5V_OUT | 输出5V | 4 | MCU_I2C0_SDA | MCU的I2C0数据 |
5 | 3V_OUT | 输出3V | 6 | GND | Ground接地 |
7 | 3V_OUT | 输出3V | 8 | PORz_OUT_OTH | |
9 | GND | Ground接地 | 10 | WKUP_I2C0_SCL | WKUP的I2C0时钟 |
11 | I2C2_SCL | I2C2时钟（TP用） | 12 | WKUP_I2C0_SDA | WKUP的I2C0数据 |
13 | I2C2_SDA | I2C2数据（TP用） | 14 | WKUP_UART_RTS_3V3 | WKUP的UART RTS |
15 | TP_RESET | TP复位脚 | 16 | WKUP_UART_CTS_3V3 | WKUP的UART CTS |
17 | TP_INT | TP初始化脚 | 18 | MCU_SPI0_D1 | MCU的SPI0数据1 |
19 | GND | Ground接地 | 20 | MCU_SPI0_CS0 | MCU的SPI0 CS |
21 | MCU_SPI0_CLK | MCU的SPI0时钟 | 22 | MCU_SPI0_D0 | MCU的SPI0数据0 |
