瑞萨RZ/G2L核心板
●CPU：瑞萨G2L
●架构：Cortex A55
●主频：1.2GHZ
●内存：512MB/1GB/2GB DDR4
●Flash：8Gbyte eMMC
●操作系统：Linux
●接口方式：邮票孔
- 概述特点
- 规格参数
- 资料下载
- 订购方式
-
WTC-G2LS 核心板

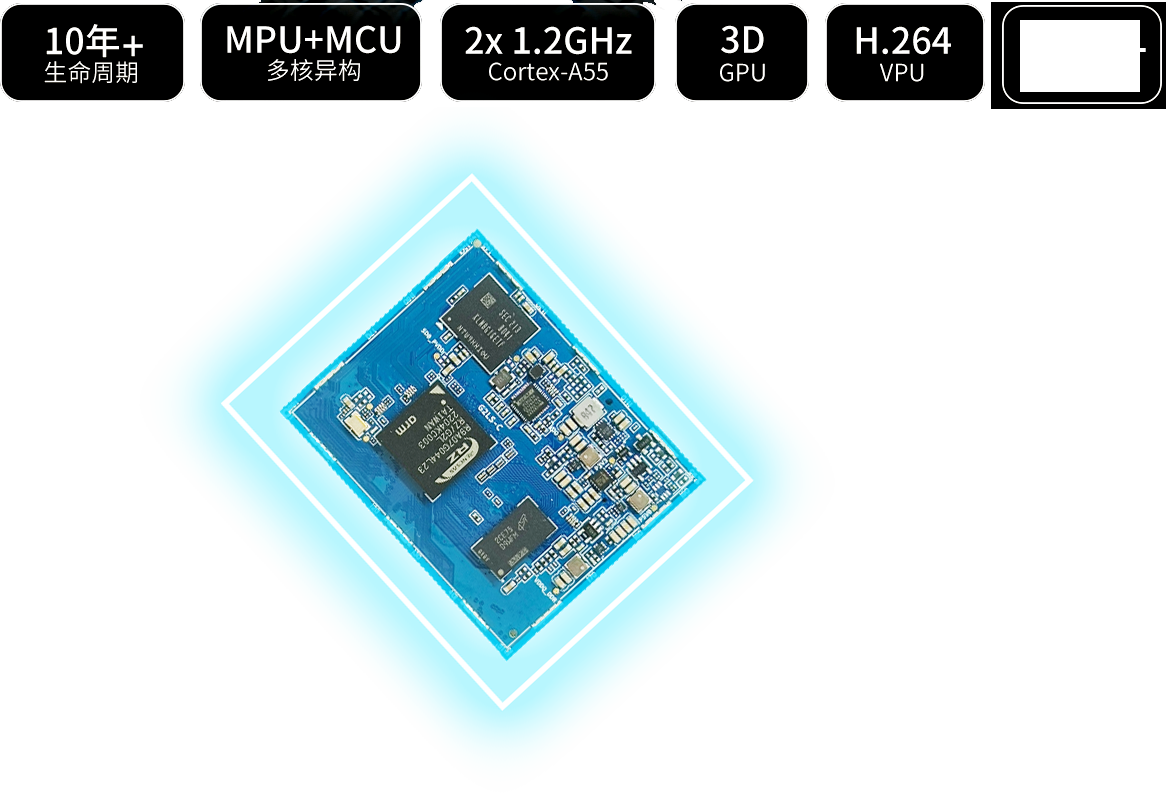

WTC-G2L-S核心板基于瑞萨高性能、低功耗、超高效处理器RZ/G2L SoC设计开发，采用多核异构ARM Cortex-A55+ARM Cortex-M33 MCU内核，配备高性能Mail-G31 GPU及多种显示接口，具有丰富的行业应用接口，配合开放的底板设计资料和开源的SDK，可广泛适用于工业HMI，人机交互、工业网关、智能家居、POS终端、门铃对讲机、智能摄像头、条码扫描器、边缘计算等领域。

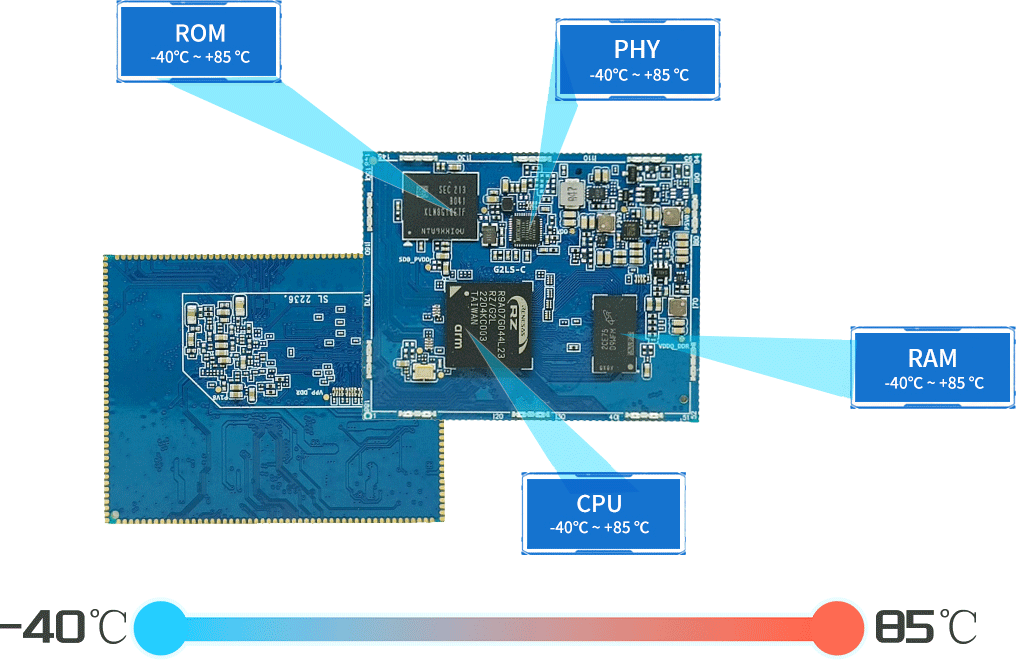

工业级产品标准，无惧各种严苛的工作环境
核心板全部器件采用工业宽温-40~85℃设计，内置看门狗、ESD静电防护，严格按照工业标准测试和生产，保障在户外严苛环境下7×24小时不间断稳定运行，满足工业应用的高质量和可靠性要求。

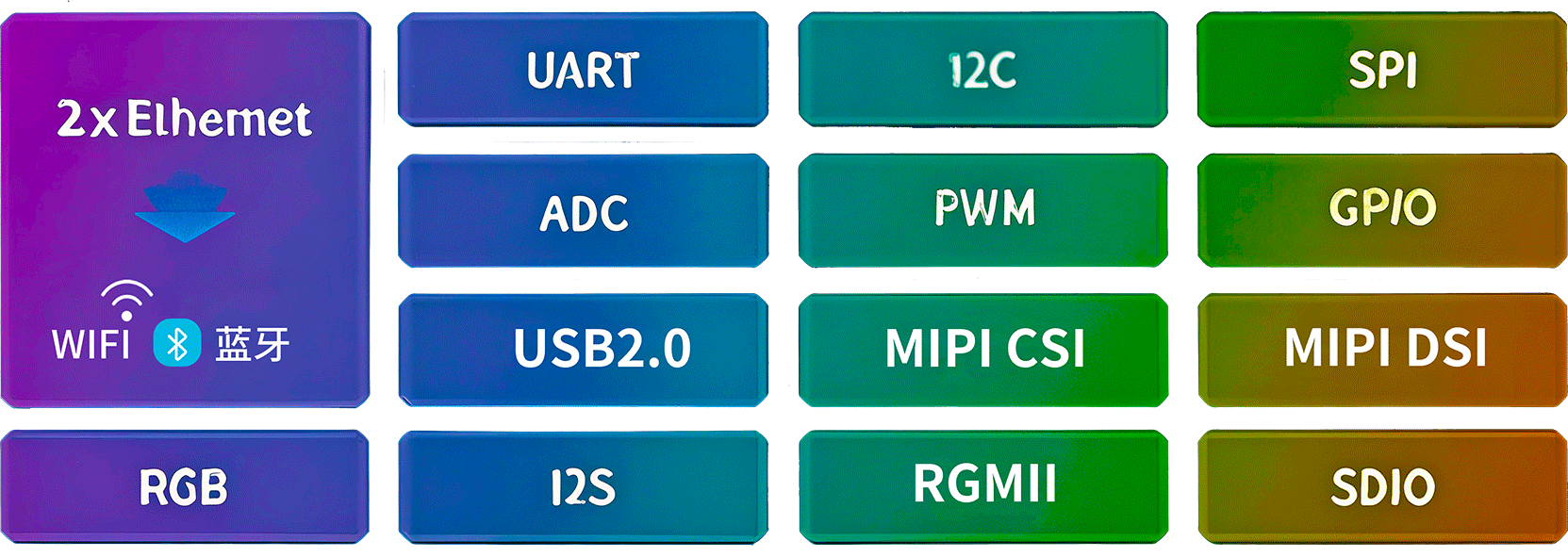

丰富的外设接口，应用更广泛
丰富的外设接口资源，让WTC-G2LS核心板具有强大的易用性和泛用性；其具备2路千兆以太网控制器、2路CAN-FD、2路USB 2.0、7路UART、 MIPI-DSI、Parallel RGB、MIPI-CSI、DVP、SD、IIS、IIC、SPI、QSPI、PWM、ADC等常用功能接口。

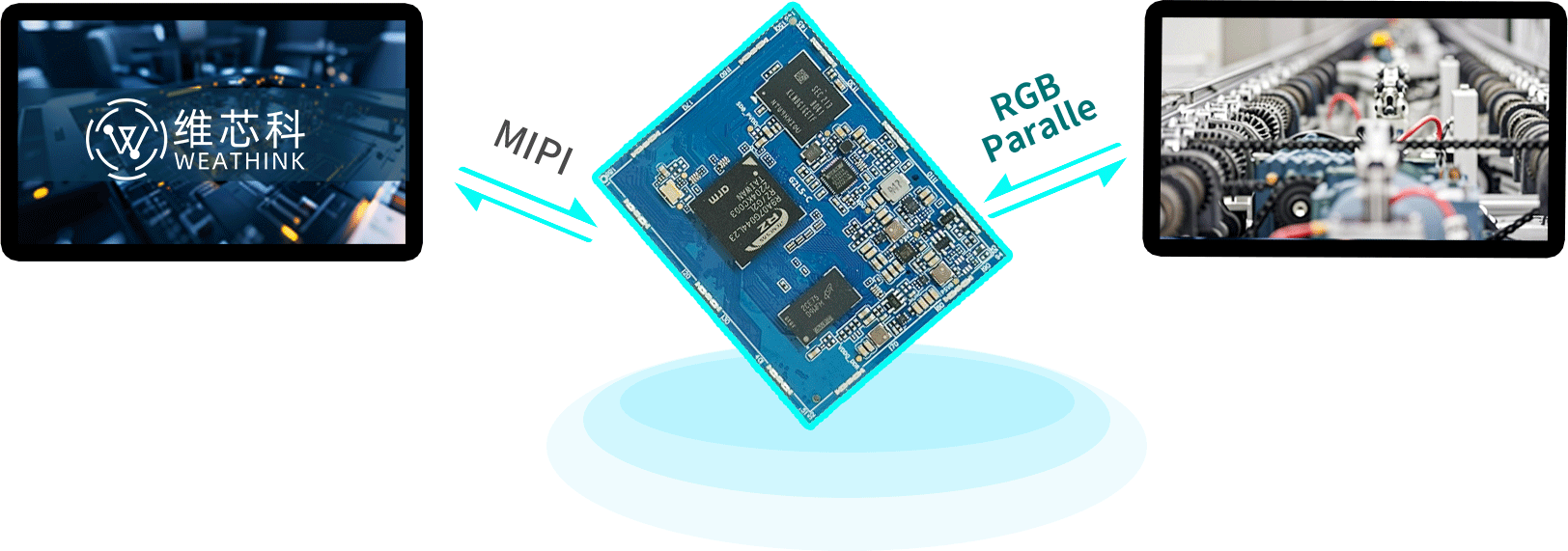

双路显示接口
最多支持2路显示接口同时显示，24Bit RGB并行接口和MIPI 4Lane接口
丰富的显示和音视频接口，极大提升人机交互体验
丰富的音视频及触控接口资源，可为显示、音频、摄像头提供扩展支持，满足高清显示、人机交互和图像采集需求，支持H.264 1920×1080@30 fps视频解码，同时具备3D GPU和视频硬件编解码VPU，支持Vulkan、OpenGL、OpenCL，极大提升人机交互体验。
超长供货期，为产品长生命周期保驾护航
瑞萨为RZ/G2L处理器提供10年+超长生命周期保障，同时提供超长期、可追溯的Linux Kernel维护，为客户产品长生命周期提供稳定可追溯的保障。

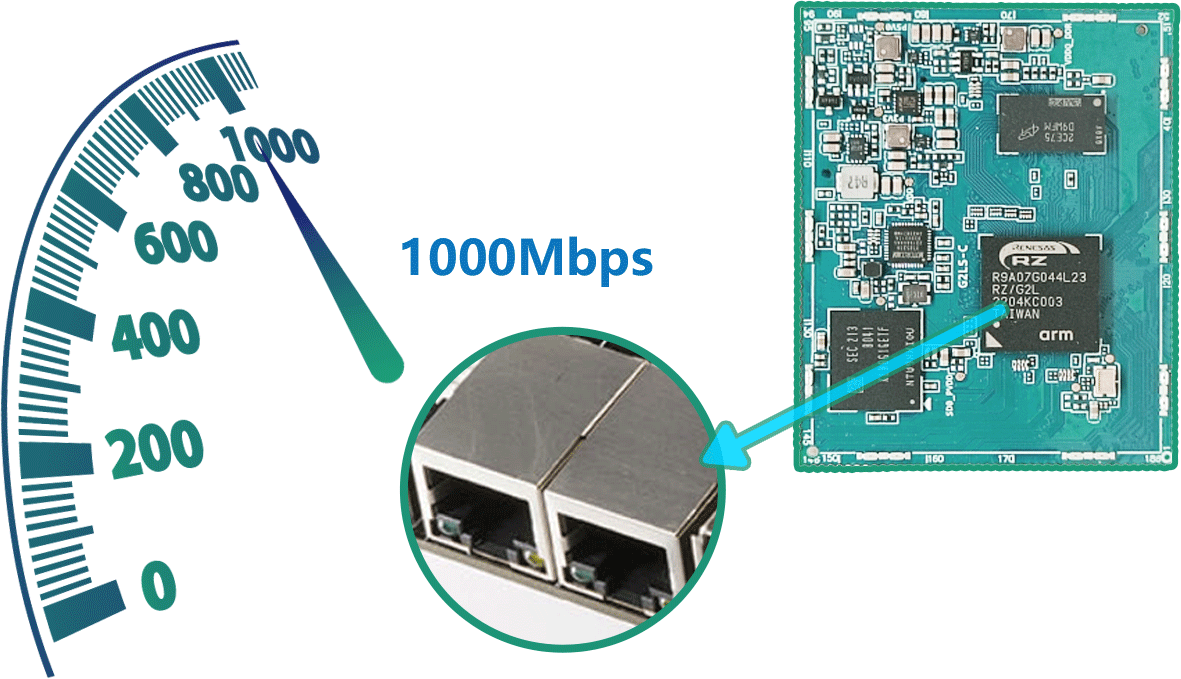

双千兆以太网
WTC-G2L-S核心板支持配置两路千兆自适应RJ45以太网扩，通过双网口实现内外网的隔离，提高网络稳定性，满足网关，NVR等多网口的产品需求。

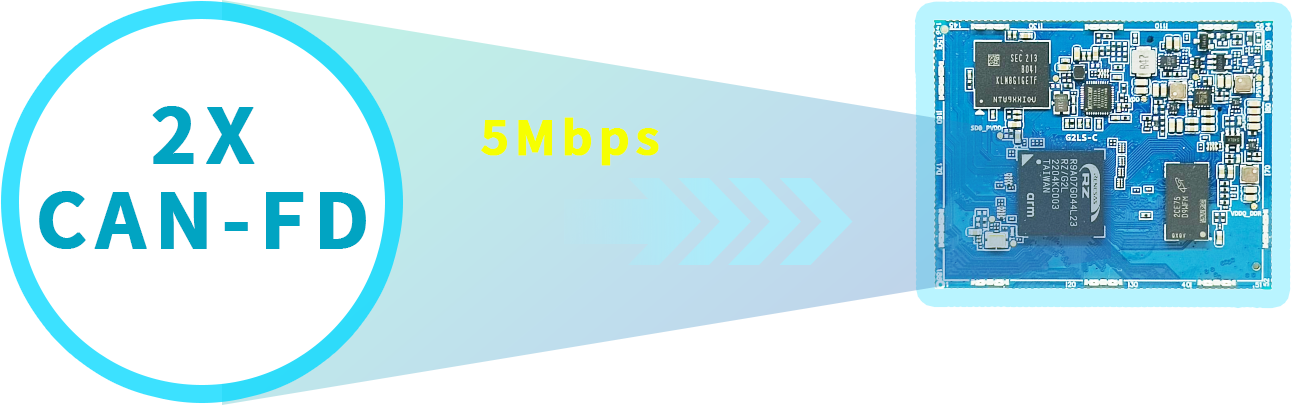

支持 2路原生CAN 更适合工业及车载应用
处理器原生支持2路CAN-FD，传输速度至高可达5Mbps，可高速、稳定地接入到工业网络系统中，为工业自动化和车载应用提供功能支撑。
产品应用
WTC-G2LS核心板适用于工业、医疗、电力、车载交通、安防、能源化工、通信等多个行业。
不止硬件，全方位的一站式定制服务提供完善的技术资料，可高效进行二次开发

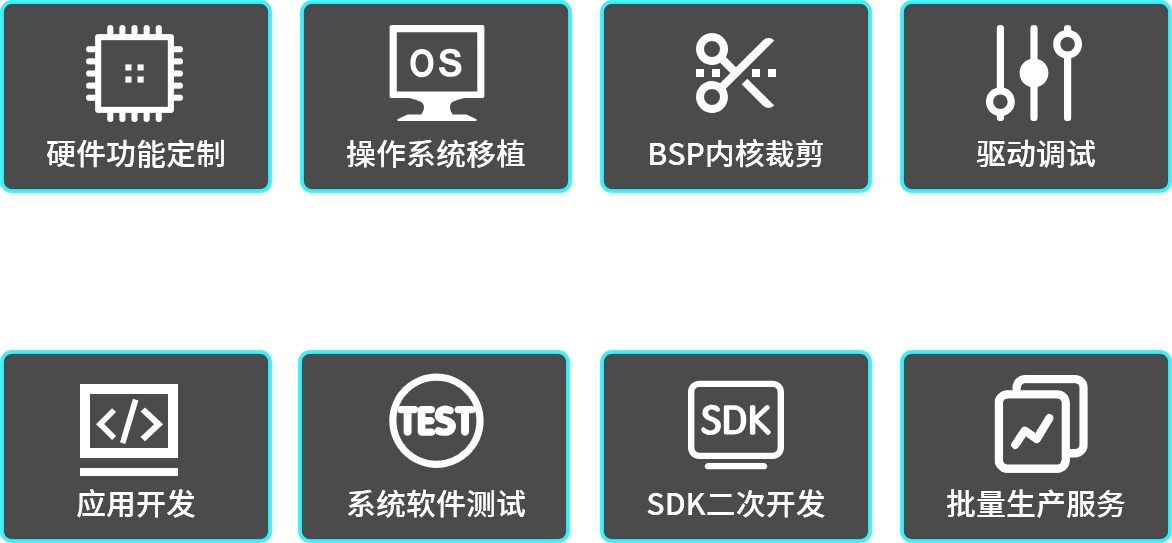

维芯科拥多年ARM产品的技术研发沉淀和合作伙伴资源，不仅能为客户提供硬件功能定制设计，还能提供跨SOC平台的操作系统移植、BSP内核裁剪及驱动调试、基于场景的应用软件开发、整体的系统软件测试服务、完善的SDK二次开发接口等一站式定制服务，帮助客户极大缩短从产品选型、研发立项、小量试产到量产交货的周期，快速抢占市场先机。
-
▊规格参数
WTC-G2LS核心板基本参数
CPU
处理器
Renesas RZ/G2L
●MPU：Two 1.0-GHz Arm® Cortex®-A55 MPCore™ cores,
●MCU：200-MHz Arm® Cortex®-M33 core
VPU
Encoding / Decoding
●H.264 / AVC (High Profile / Main Profile / Baseline Profile)
●H.264 / MVC (Stereo High Profile)
●最大像素率：1920 x 1080 x 30 fps
●输入编码颜色格式: YCbCr 4:2:0 planar and semi-planar
●输出解码颜色格式: YCbCr 4:2:0 semi-planar
ISU
● 最大输入图像分辨率: 5M (2800×2047)
●最大输出图像分辨率: Full HD (1920×1080)
●支持颜色格式转换 • RGB / ARGB / YcbCr422 / YcbCr420 / RAW(Grayscale)
GPU
● Arm Mali-G31 500-MHz
● OpenGL ES 1.1/2.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0
内存
EMMC
支持8GB/16GB/32GB EMMC5.1
DDR
支持512MB/1GB/2GB DDR4
通用规格
工作电压
DC 5V
工作温度
工业级：-40℃~85℃
商业级：0℃~70℃
扩展温度级：-20℃~70℃
尺寸
60mm*48mm
接口方式
邮票孔（188pin） 1.1mm间距 贴片更加轻松
软件参数
Linux内核
Linux5.10
QT版本
QT5.6
WTC-G2LS核心板外设规格
功能
外设
数量
参数
显示输出
MIPI-DSI
1
●4-lane MIPI显示接口，每lane最高支持1.5 Gbps
●支持的最高分辨率为1920 x 1080@60fps
●支持数据模式：RGB666 / RGB888
注意：我司驱动可以之支持RGB和MIPI同显
Parallel RGB
1
24Bit的并行显示接口，支持最高分辨率为WXGA（1280x800@60fps）
摄像头
MIPI-CSI
1
支持MIPI CSI-2 V2.1 和MIPI D-PHY V2.1 (80 Mbps ~ 1500 Mbps).
提供1个4-lane MIPI摄像机串行接口，4lane最高支持4000Mbps
最大图片大小：5 M 像素
DVP
1
支持ITU-R BT.656接口（支持Interlace，YcbCr422 8-bit / 10-bit）
支持HD，30 fps (YCbCr422 Interleave), 60 fps (YCbCr422 Y/CbCr separate data, binary data)
最大输入像素时钟: 74.25MHz
输入数据格式支持:YcbCr422 8-bit / 10-bit；Binary data 16-bit。
USB
USB HOST
1
USB 2.0主机最高支持 480 Mbps
USB OTG
1
USB 2.0 OTG 最高支持 480 Mbps
多媒体
Audio
≤4
支持I2S、单声道、tdM模式
存储接口
QSPI
1
最大时钟频率：50 MHz (Quad-SPI DDR), 66 MHz (Quad-SPI SDR),100 MHz (Octal-SPI, HyperFlash)
SD
1
提供1-bit / 4-bit SD总线，支持默认、高速、UHS-I/SDR50、SDR104传输模式
串行通信
CAN FD
≤2
符合CAN-FD ISO 11898-1 (CD2014)标准，传输速度最高为4Mbps
Ethernet
≤2
支持1000/100/10 Mbps传输速度
支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII
I2C
≤3
支持主模式和从模式，支持多主机操作，支持超时检测
支持7bit和10bit从地址格式
UART
SCIF0~4
≤5
支持用于发送和接收的独立16-byte FIFO寄存器
支持全双工模式
支持调制解调器控制功能（异步模式下的通道0、1和2）
UART
SCI0~1
≤2
不带FIFO，支持全双工模式
支持调制解调器控制功能
可选的时钟同步模式、异步模式或Smart Card模式
根据 IrDA 标准 1.0 版对 IrDA 通信波形进行编码和解码（在通道 0 上）
备注：我司驱动可以支持高速率
SPI
≤3
支持主模式和从模式
可编程位长、时钟极性、时钟相位可选
最大传输速率为：50 Mbps
其他
MTU3
≤9
多功能定时器脉冲单元（Multi-function Timer Pulse Unit 3）
支持Toggle、PWM、互补PWM和复位同步PWM模式
支持死区时间补偿计数器功能
支持输入捕捉和外部计数时钟引脚的数字滤波器功能
GPT
≤8
通用的PWM计时器（General PWM Timer）
支持向上或向下计数（锯齿波），向上或向下计数（三角波）
每个通道独立可选，每个通道2个输入/输出引脚
WDT
3
看门狗（Watchdog Timer）
ADC
8
类型：逐次比较型
分辨率为：12-bit
输入电压：0V~1.8V
转换时间：1us 操作模式：单次扫描/连续扫描
-
▊订购方式
规格型号
核心板型号
主频
内存
存储
温度范围
备注
WTC-G2LS-8E512D-120-C
1.2GHZ
512MB DDR4
8GB eMMC
商业级：0℃~+70℃
WTC-G2LS-8E1D-120-I
1.2GHZ
1GB DDR4
8GB eMMC
工业级：-40℃~+85℃
WTC-G2LS-8E1D-120-C
1.2GHZ
1GB DDR4
8GB eMMC
商业级：0℃~+70℃
WTC-G2LS-8E2D-120-I
1.2GHZ
2GB DDR4
8GB eMMC
工业级：-40℃~+85℃
-
