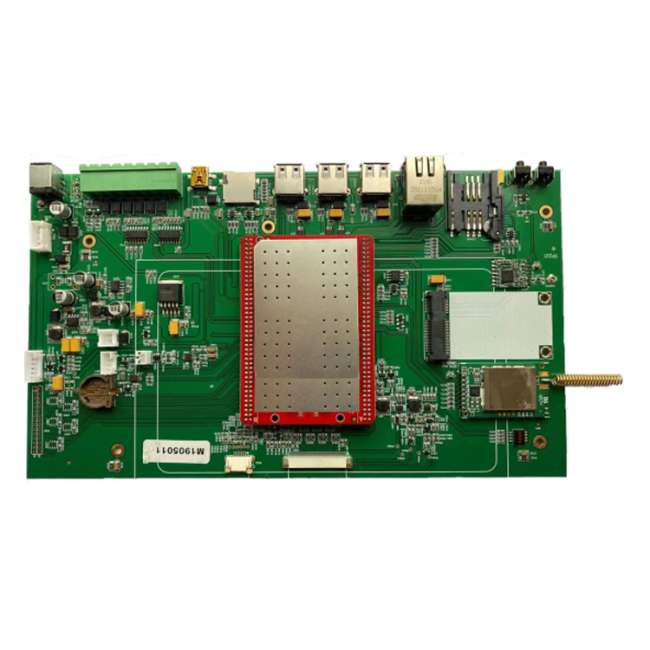

NXP iMX6DL/Q 核心板 (WTG-I.MX6Q-D)
维芯科 i MX6 边缘网关基于 NXP 经典 Cortex-A9 架构，具备 -40℃~+85℃ 工业宽温适应力与高抗干扰性。板载千兆以太网、Wi-Fi 与 4G 全网通无线链路，集成 3 路 USB 及多路隔离串口，支持无缝嵌入现有设备，深度赋能智能制造、PLC 协议采集及医疗设备互联。
- CPU： I.MX6 Cortex A9 1GHZ
- 显示接口: RGB
- 网络接口: 1x千兆以太网 1xWiFi 1x4G
- 其他接口: 3xUSB2.0 多路串口
- 操作系统： Android 4.4.2
IMX6工业网关 基本参数
该主板是杭州维芯科电子有限公司开发的，采用飞思卡尔 i.MX6 双核精简系列CPU，内部为Cortex-A9核心，主频高达1GHz。主板支持RGB接口LCD和精准电容屏，主板支持4G全网通模块，另外板子有LORA通讯模块，
电气参数简介：
接口 | 描述 |
CPU | I.MX6DL |
工作温度 | -20℃~+70℃ |
架构 | ARMv7 Cortex-A9 |
主频 | 1GHZ |
内存 | 1Gbyte DDR3 |
ROM | 8Gbyte eMMC |
尺寸 | 240mm*137.7mm |
相对湿度 | 10%～90%（不结露） |
工作电压 | 9-15V输入，典型12V供电 |
机械尺寸：
软件参数
Android版本 | Android 4.4.2 |
烧写方式 | USB快速烧录 |
开发环境 | Ubuntu16.04 |
Android内核 | eMMC驱动（8G） |
RTC驱动 | |
IO驱动 | |
SPI驱动 | |
I2C驱动 | |
USB UVC摄像头驱动 | |
PWM控制驱动 | |
电容触摸驱动 | |
以太网络，(AR8031，1000/100/10Mbps) | |
音频驱动，支持SGTL5000 | |
4G，ME909s-821 | |
WiFi，RTL8189 | |
HDMI驱动 | |
USB Device | |
USB OTG | |
LVDS单双路驱动 | |
USB转串口驱动 | |
串口驱动：5个 | |
SD/MMC卡驱动：最大可支持64GB |
功能参数：
CPU | NXP I.MX6DL |
架构 | ARMv7 Cortex-A9 |
2D/3D | 支持 |
图形处理器 | ARM Mail-G31 |
LCD | 支持24位RGB接口 |
TP | 电容触摸屏接口 |
VideoEncoder | 硬件编解码 |
4G | 支持miniPCIe接口的4G模组 |
SIM卡 | 插槽式SIM卡，大卡 |
LORA | 板子LORA模块 |
WIFI | 802.11b/g/n，RTL8189 |
以太网 | 1路千兆以太网10/100/1000M |
USB2.0 HOST | 3路HOSTA接口 |
USB2.0 OTG | 1路USB OTG |
SD/MMC | 板载MicroSD卡接口 |
RS232串口 | 3路 |
LVDS | 双8LVDS信号接口，最大支持1920*1080 |
RTC | 板子RTC |
IMX6工业网关 完整外设规格
该主板是杭州维芯科电子有限公司开发的，采用飞思卡尔 i.MX6 双核精简系列CPU，内部为Cortex-A9核心，主频高达1GHz。主板支持RGB接口LCD和精准电容屏，主板支持4G全网通模块，另外板子有LORA通讯模块，
电气参数简介：
接口 | 描述 |
CPU | I.MX6DL |
工作温度 | -20℃~+70℃ |
架构 | ARMv7 Cortex-A9 |
主频 | 1GHZ |
内存 | 1Gbyte DDR3 |
ROM | 8Gbyte eMMC |
尺寸 | 240mm*137.7mm |
相对湿度 | 10%～90%（不结露） |
工作电压 | 9-15V输入，典型12V供电 |
机械尺寸：
软件参数
Android版本 | Android 4.4.2 |
烧写方式 | USB快速烧录 |
开发环境 | Ubuntu16.04 |
Android内核 | eMMC驱动（8G） |
RTC驱动 | |
IO驱动 | |
SPI驱动 | |
I2C驱动 | |
USB UVC摄像头驱动 | |
PWM控制驱动 | |
电容触摸驱动 | |
以太网络，(AR8031，1000/100/10Mbps) | |
音频驱动，支持SGTL5000 | |
4G，ME909s-821 | |
WiFi，RTL8189 | |
HDMI驱动 | |
USB Device | |
USB OTG | |
LVDS单双路驱动 | |
USB转串口驱动 | |
串口驱动：5个 | |
SD/MMC卡驱动：最大可支持64GB |
