RK3568J 工业级 核心板 (WTC-RK3568J-S)
RK3568J 核心板基于四核 Cortex-A55 架构，内置 1 TOPS NPU 满足轻量级端侧 AI 需求，支持 4K 视频编解码与异显。产品符合 -40℃~+85℃ 工业宽温，引出双千兆网口、PCIe 3 0、CAN 等丰富接口，以高性价比为边缘网关与工控提供可靠底座。

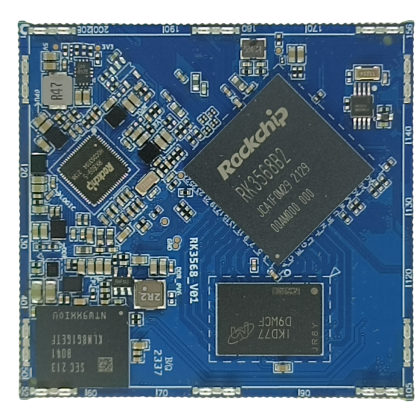

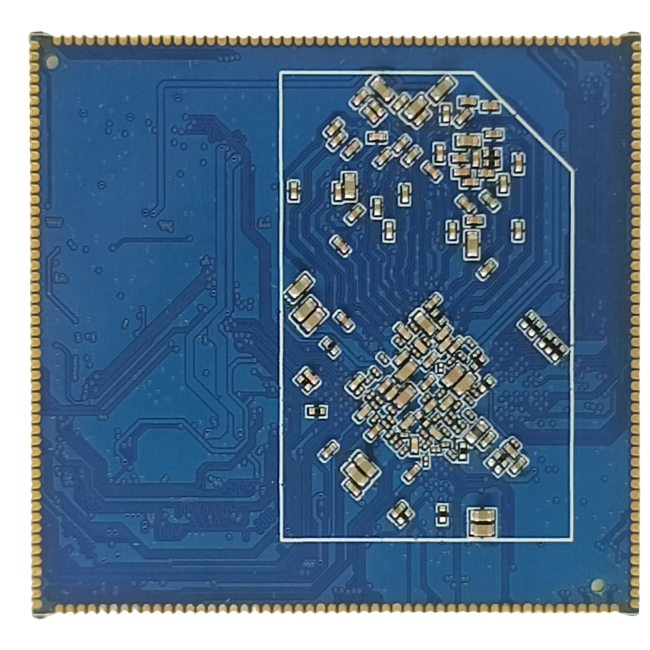

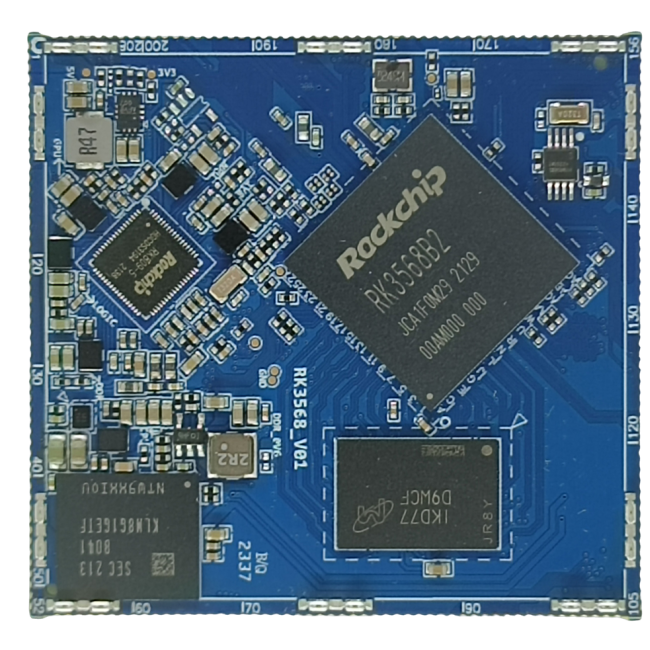

WTC-RK3568S核心板
WTC-RK3568S核心板是基于瑞芯微新一代64位处理器RK3568，该处理器是一款定位中高端的通用型SoC，采用22nm制程工艺，集成4核ARM架构A55处理，主频高达2.0GHZ。WTC-RK3568S核心板经过长期的压力测试、严格的温度测试、长期稳定性测试。
一颗四核64位的中国“芯”
WTC-RK3568S核心板采用瑞芯微RK3568开发设计，该处理器主要面向AIOT和工业市场，高性能、低功耗、接口丰富的国产处理器。

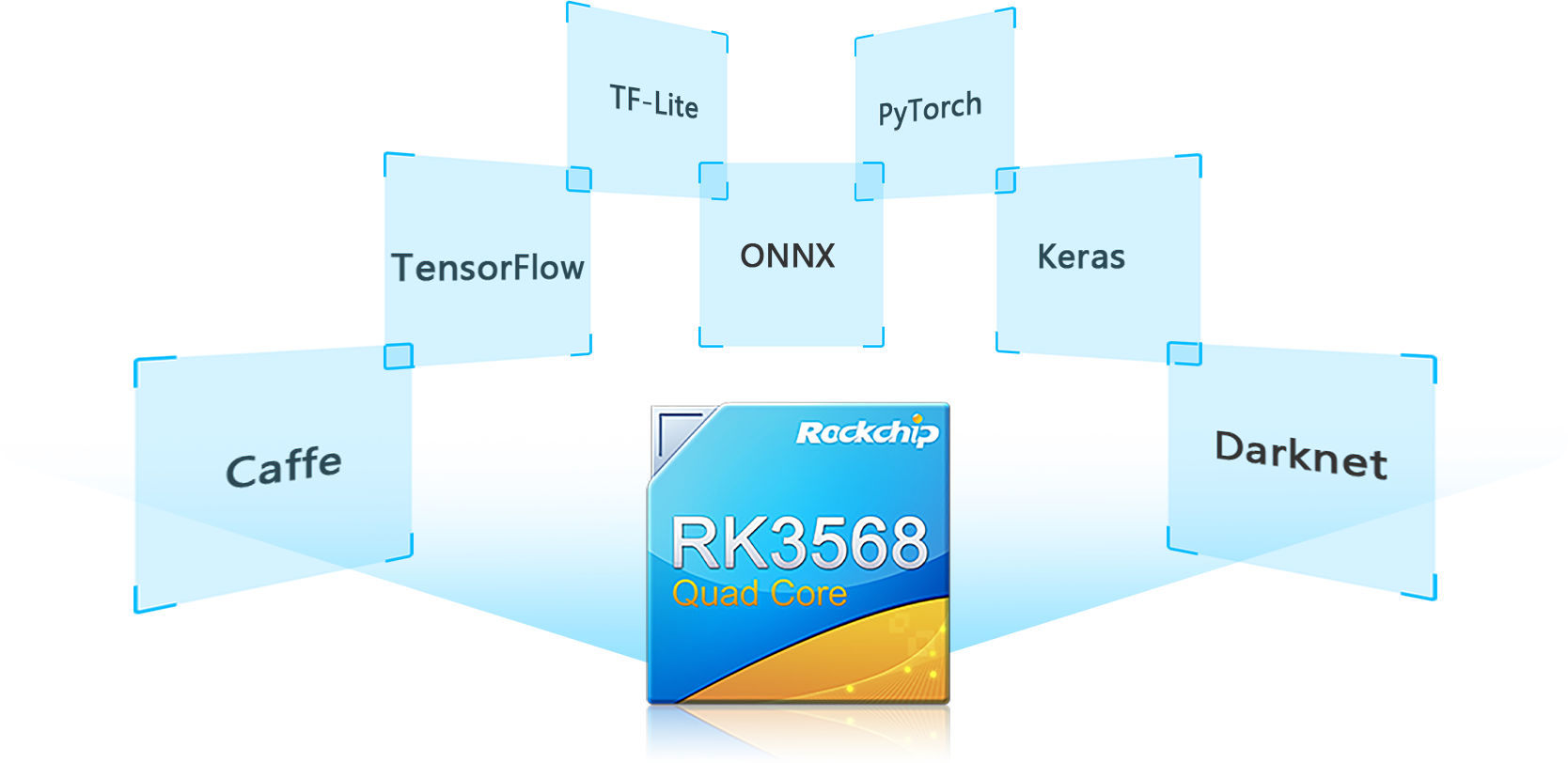

集成NPU满足轻量级端侧AI需求
WTC-RK3568核心板采用瑞芯微RK3568处理器，该处理器内部集成1Tops高效能神经网络NPU，满足轻量级端侧AI计算，可以实时分析视频，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架构模型的一键转换。

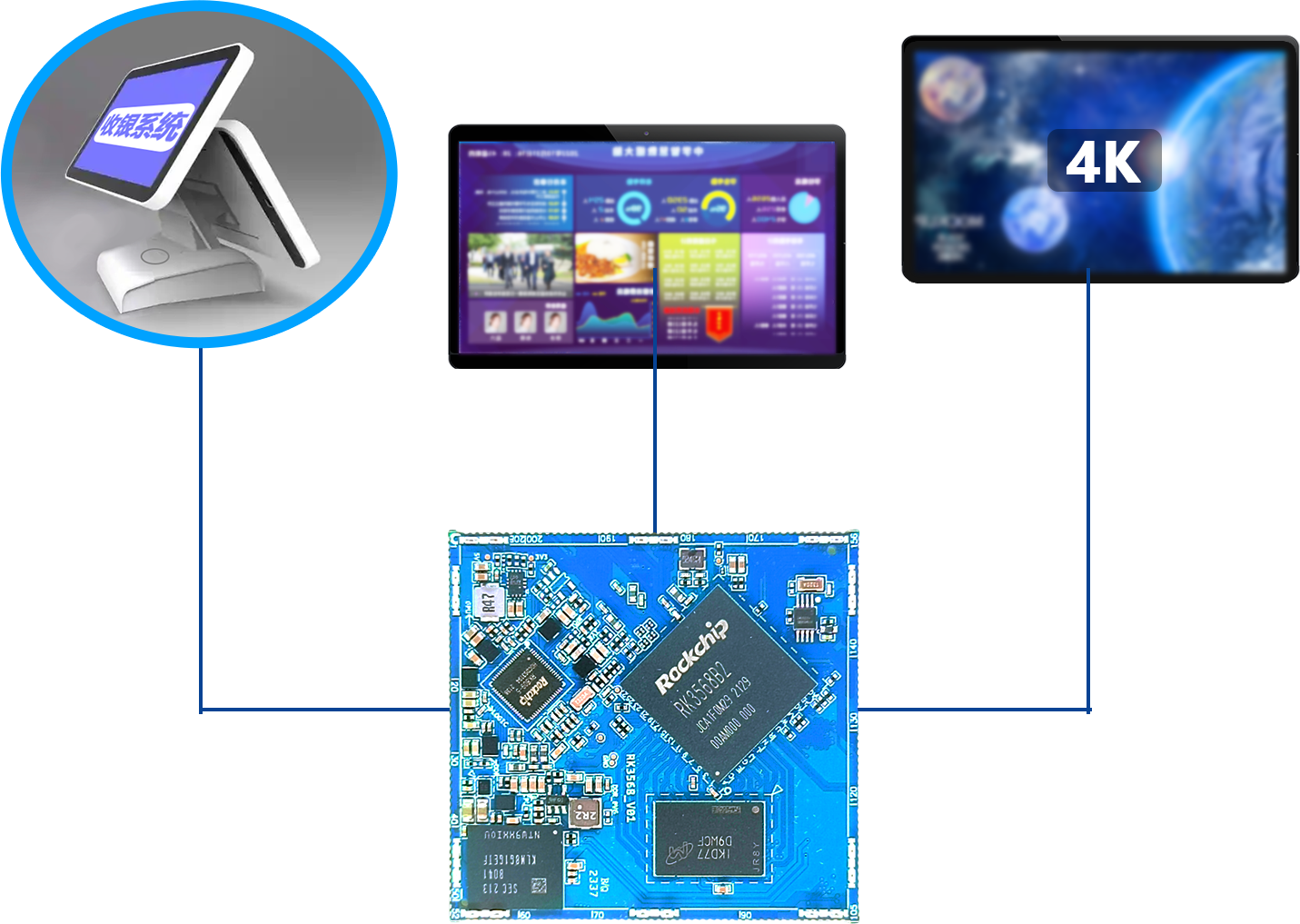

丰富显示接口，支持三屏异显
支持HDMI2.0、EDP、LVDS 4Lane、RGB 24bit并行接口、MIPI-DSI显示五种显示接口，最高可达4K分辨率，适合多种应用场景，双屏收银机、数字班牌、电子站牌、HMI显示器、手持设备。

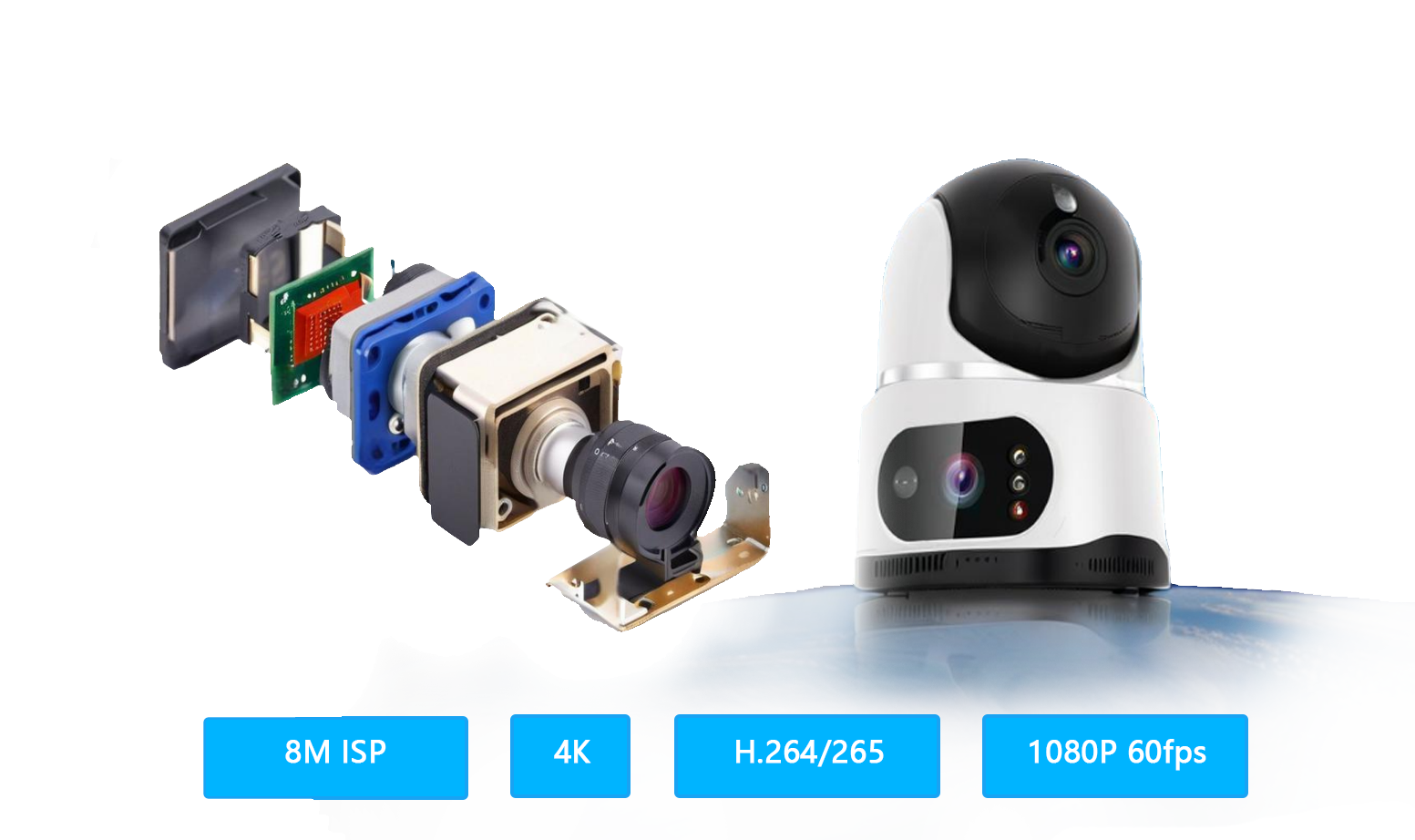

支持双摄像头和强大编解码
内置8M ISP图像信号处理器，可支持双摄像头和HDR。
支持4K分辨率H.264/265多种格式的解码，WTC-RK3568S核心板支持1080P 60fps的H.264/265的硬件编码。使用与NVR监控录像机、信息发布终端、多媒体广告机等产品应用场景。
双千兆以太网
WTC-RK3568S核心板支持配置两路千兆自适应RJ45以太网扩，通过双网口实现内外网的隔离，提高网络稳定性，满足网关，NVR等多网口的产品需求。
强大的无线通讯能力
支持WIFI6（802.11ax）无线网络通讯，具有高速传输、丢包率低的特点，有效减少数据的拥塞，使得传输更加稳定，另外可以扩展4G/5G，可以实现更高的速率和更低的延迟。
支持Android和Ubuntu系统
支持最新的Android 12、ubuntu20.04，长期稳定运行，为产品提供稳定的系统。
行业通用核心板
广泛适用于NVR、物联网网关、工业控制、边缘计算、车载中控、医疗、电力、通信
深度定制 特色功能
NVP6188多路模拟摄像头输入方案、2.5G网口方案、系统驱动级维护

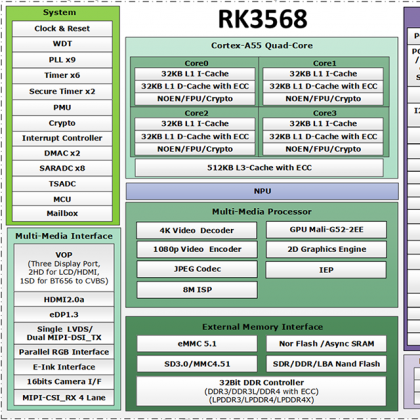

瑞芯微RK3568J核心板 基本参数
| WTC-RK3568核心板基本参数 | ||
| CPU | 处理器 | Rockchip RK3568B2/RK3568J ●MPU：RK3568B2 Four 2.0-GHz Arm® Cortex®-A55 MPCore™ cores RK3568J Four1.8-GHz Arm® Cortex®-A55 MPCore™ cores |
| VPU | Decoding ●H.264、H.265、VP9：up to 4096x2304@60fps ●VP8：up to 1920x1088@60fps ●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps ●H.263：up to 720x576@60fps Encoding ●H.264/AVC、H.265/HEVC ●最大分辨率up to 1920x1080@60fps | |
| NPU | ● 1TOPS，支持INT8/INT16/FP16/BFP16混合操作 | |
| GPU | ●Mali-G52-2EE ●OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0 | |
| 内存 | EMMC | 支持8GB/16GB/32GB EMMC5.1 |
| DDR | 支持1GB/2GB/4GB LPDDR4 | |
| 通用规格 | 工作电压 | DC 5V |
| 工作温度 | 工业级：-40℃~85℃ 商业级：0℃~70℃ 扩展温度级：-20℃~70℃ | |
| 尺寸 | 56mm*53mm*2.85mm | |
| 接口方式 | 1.0mm 间距邮票孔（208pin） | |
| 软件参数 | Linux内核 | Linux5.10 |
| Ubuntu版本 | Ubuntu20.04 | |
| 安卓版本 | 安卓12 | |
瑞芯微RK3568J核心板 完整外设规格
| WTC-RK3568核心板外设规格 | |||
| 功能 | 外设 | 数量 | 参数 |
|---|---|---|---|
| 显示输出 | MIPI-DSI | 1 | 单通道输出分辨率可达1920x1080@60Hz； 我司印出来的是MIPI-DSI0通道 ●RK3568有3路显示控制器，支持RGB、LVDS、MIPI DSI、HDMI、eDP接口中3路同时输出 |
| HDMI TX | 1 | 分辨率可达1080p@120Hz 或 4096x2304@60Hz | |
| EDP | 1 | 支持eDP 1.3，分辨率可达2560x1600@60Hz | |
| LVDS | 1 | 单通道输出，分辨率可达1280x800，且与MIPI-DSI0通道复用引脚 | |
| Parallel RGB | 1 | 支持RGB888，分辨率可达1280x800 | |
| 摄像头 | MIPI-CSI | 1 | 兼容MIPI Alliance Interface specification v1.2 提供1个4-lane MIPI摄像机串行接口，速率是2.5Gbps/per Lane 支持两种模式 ●单路接口：1xCLK 4xData Lanes ●双路接口：两路，，每路1xCLK 2xData Lanes |
| DVP | 1 | 支持8bits/10bits/12bits/16bits输入 支持最高速率150MHz | |
| USB | USB2.0 | 2 | 两路USB2.0 Host，分别是USB2_HOST3和USB2_HOST2，独立端口，与USB3.0不复用 |
| USB3.0 | 2 | 1路USB 3.0 Host（USB3_HOST1），1路USB 3.0 OTG（USB3_OTG0） | |
| USB OTG | 1 | 1路USB 2.0 OTG，用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB 2.0使用 ●主要用于程序下载和adb | |
| SATA/PCIe | SATA2.0 | 3 | SATA 3.0，最高速率6.0Gb/s，支持eSATA ●注意引脚复用： USB3_OTG0和SATA0复用引脚，只能用一个功能 ●注意引脚复用： USB3_HOST1和SATA1复用引脚，只能用一个功能 ●注意引脚复用：PCIE20和SATA2复用引脚，只能用一个功能 |
| PCIe2.1 | 1 | PCIe 2.1 x1，最高速率5.0Gbps，RC模式 | |
| 多媒体 | Audio | ≤4 | ●I2S0最高8通道支持TX和RX，采样率最大192KHZ，仅用于HDMI ●I2S1最高8通道，支持TX和RX，采样率最大192KHZ，支持3种I2S格式、4种PCM格式 ●I2S2/I2S3最高2通道，支持TX和RX，采样率最大192KHZ，支持3种I2S格式、4种PCM格式 ●PDM 最高8ch通道，采样率最大192KHZ， |
| 存储接口 | SPI Flash | 1 | 支持Nor Flash，NAND、SRAM 支持SDR模式 支持1bit/2bit/4bit数据宽度 |
| SDIO | 2 | SDIO 3.0，数据吞吐量最高可达：104MB/S | |
| 串行通信 | CAN | ≤3 | CAN2.0 |
| Ethernet | ≤2 | 支持1000/100/10 Mbps传输速度 支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII | |
| I2C | ≤5 | 支持主模式和从模式，支持多主机操作，支持超时检测 支持7bit和10bit从地址格式 最高速率可达1 Mbit/s | |
| UART | ≤10 | 最高速率可达4Mbps 支持用于发送和接收的独立64-byte FIFO寄存器 支持全双工模式 支持5位,6位,7位,8位发送和接收 支持自动流控模式UART0/UART1/UART3/UART4/UART5 | |
| SmartCard | 1 | 支持ISO-7816 | |
| SPI | ≤4 | 支持主模式和从模式 可编程位长、时钟极性、时钟相位可选 | |
| 其他 | MCU | 1 | 32位控制器 |
| Timer | ≤8 | 64bit 计时器（General PWM Timer） | |
| PWM | 16 | PWM0~PWM15 内置32bits定时器/计数器 支持连续模式或者单次模式 支持捕获模式 | |
| WDT | 1 | 看门狗（Watchdog Timer） | |
| ADC | 8 | 类型：逐次比较型 分辨率为：10-bit 输入电压：0V~1.8V 采样速率：1Mbps速率 | |
订购选型信息与评估套件 (Ordering Information)
维芯科 WTC-RK3568J-S 核心板标准选型清单如下，支持 10~15 年长期稳定量产供货与按需定制。
| 产品型号 (Part Number) | CPU / 主频 | 运行内存 | 存储容量 | 工作温宽 | 封装形式 | 供货状态 | 选型操作 |
|---|---|---|---|---|---|---|---|
| WTC-RK3568J-S-32E4D-180-E | RK3568J(4核 1.8GHz) | 4GB LPDDR4 | 32GB eMMC | 工业级 -40℃~+85℃ | 208Pin 邮票孔 | ● 批量量产 | 申请样品 |
WTC-RK3568J-S-8E2D-180-I 主力推荐 | RK3568J(4核 1.8GHz) | 2GB LPDDR4 | 8GB eMMC | 工业级 -40℃~+85℃ | 208Pin 邮票孔 | ● 批量量产 | 立即申请 |
| WTC-RK3568J-S-8E2D-200-E | RK3568J(4核 1.6GHz) | 2GB LPDDR4 | 8GB eMMC | 宽温级-25℃~85℃ | 208Pin 邮票孔 | ● 批量量产 | 申请样品 |
| WTC-RK3568-S-8E2D-200-C | RK3568(4核 2.0GHz) | 2GB LPDDR4 | 8GB eMMC | 商业级 0℃~70℃ | 208Pin 邮票孔 | ● 批量量产 | 申请样品 |
RK3568J工控板全功能开发评估套件
维芯科 RK3568J 工控板基于四核 Cortex-A55 架构，内置 1 TOPS NPU 满足轻量端侧 AI。符合 -40℃~+85℃ 工业宽温，支持 4K 编解码与多屏异显，板载双千兆网口、PCIe 3 0、CAN 及多路串口，以高性价比为边缘网关与工业控制提供整套稳定方案。
申请开发板借样 / 购买资料下载 (Product Downloads)
RK3568核心板数据手册：
WTC-RK3568-S 核心板_数据手册_Rev1.1.pdf
