全志T153核心板

●CPU：T153，4核处理器，最高主频1.6GHz

●MCU：600-MHz RISC-V E907

●RAM：256MB/512MB/1GB DDR3

●Flash：256MB/512MB SPI NAND or 8GB eMMC

●系统：Linux5.10

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式


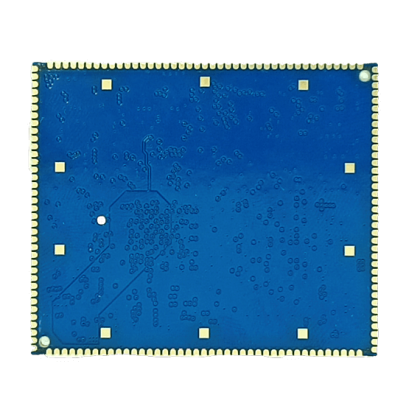

  • WTC-T153-S 核心板

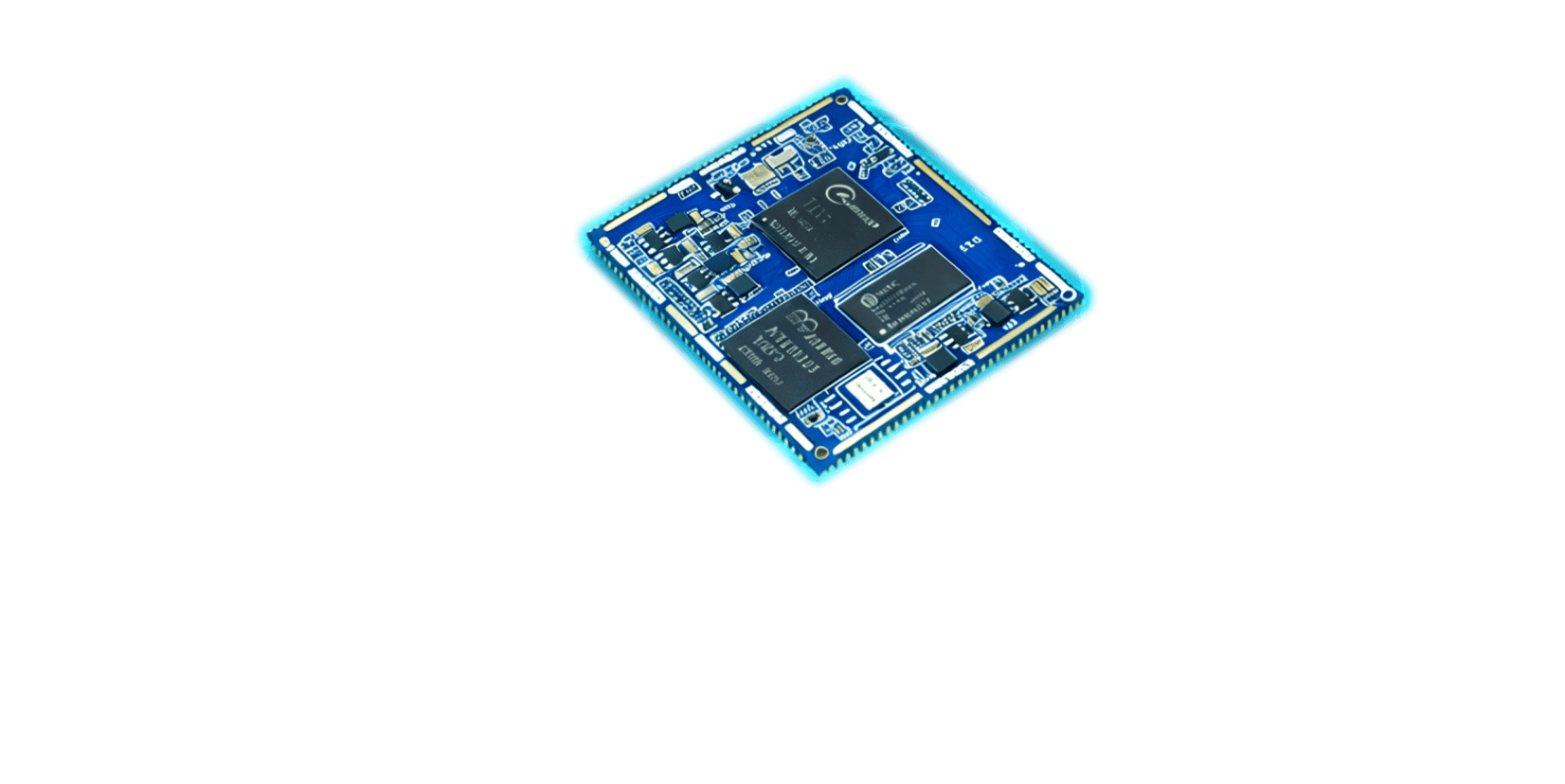

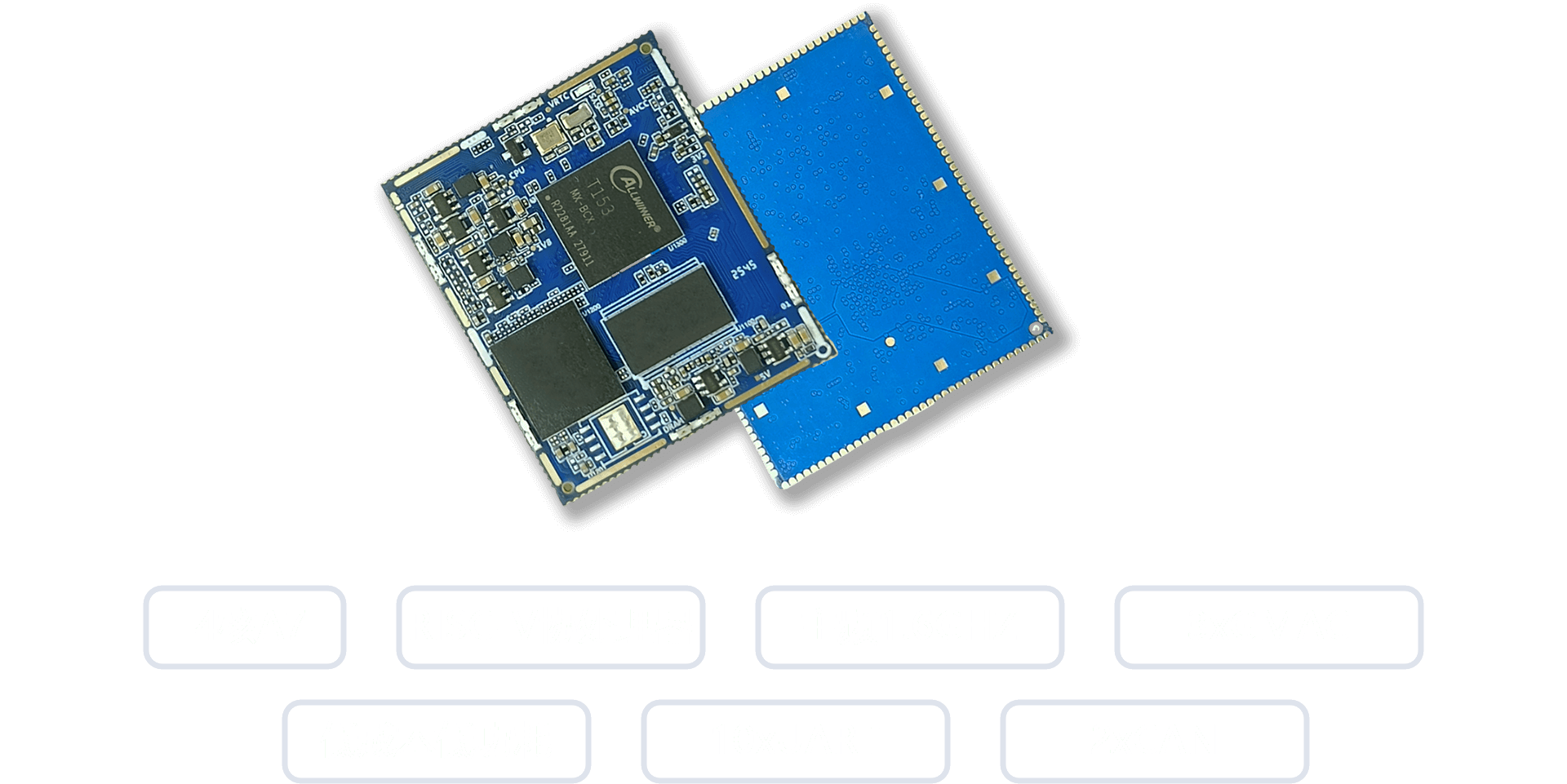

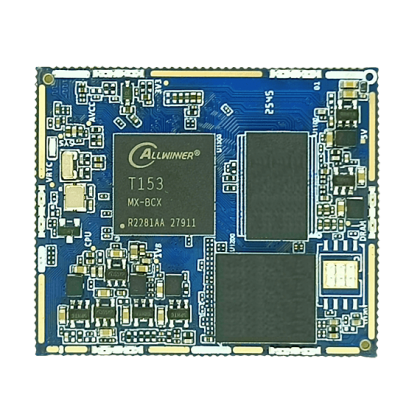

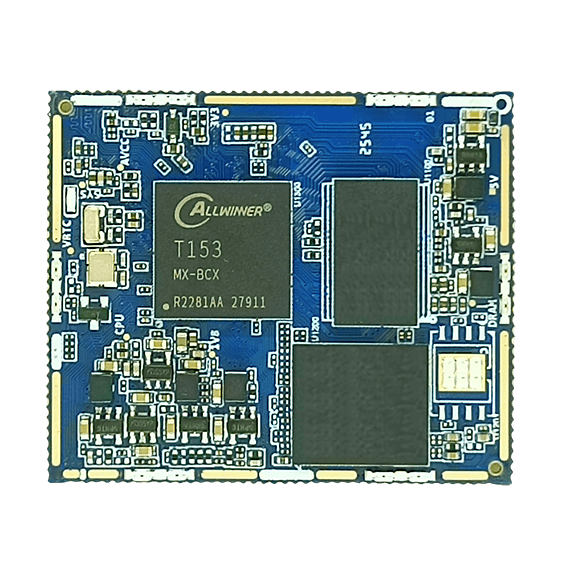

    WTC-T153-S核心板基于全志推出的T153MX处理器开发设计。T153配备丰富的工业领域上的接口，比如3xGMAC/10xUART/2xCAN，支持高吞吐量网络连接，满足复杂数据驱动型应用需求。这些接口为多样化应用提供灵活性。核心板整板均采用工业级国产元器件，核心板与底板采用邮票孔LCC连接，方便客户二次开发。核心板经过长期的压力测试、严格的温度测试、长期稳定性测试。



    新一代低成本工业处理器

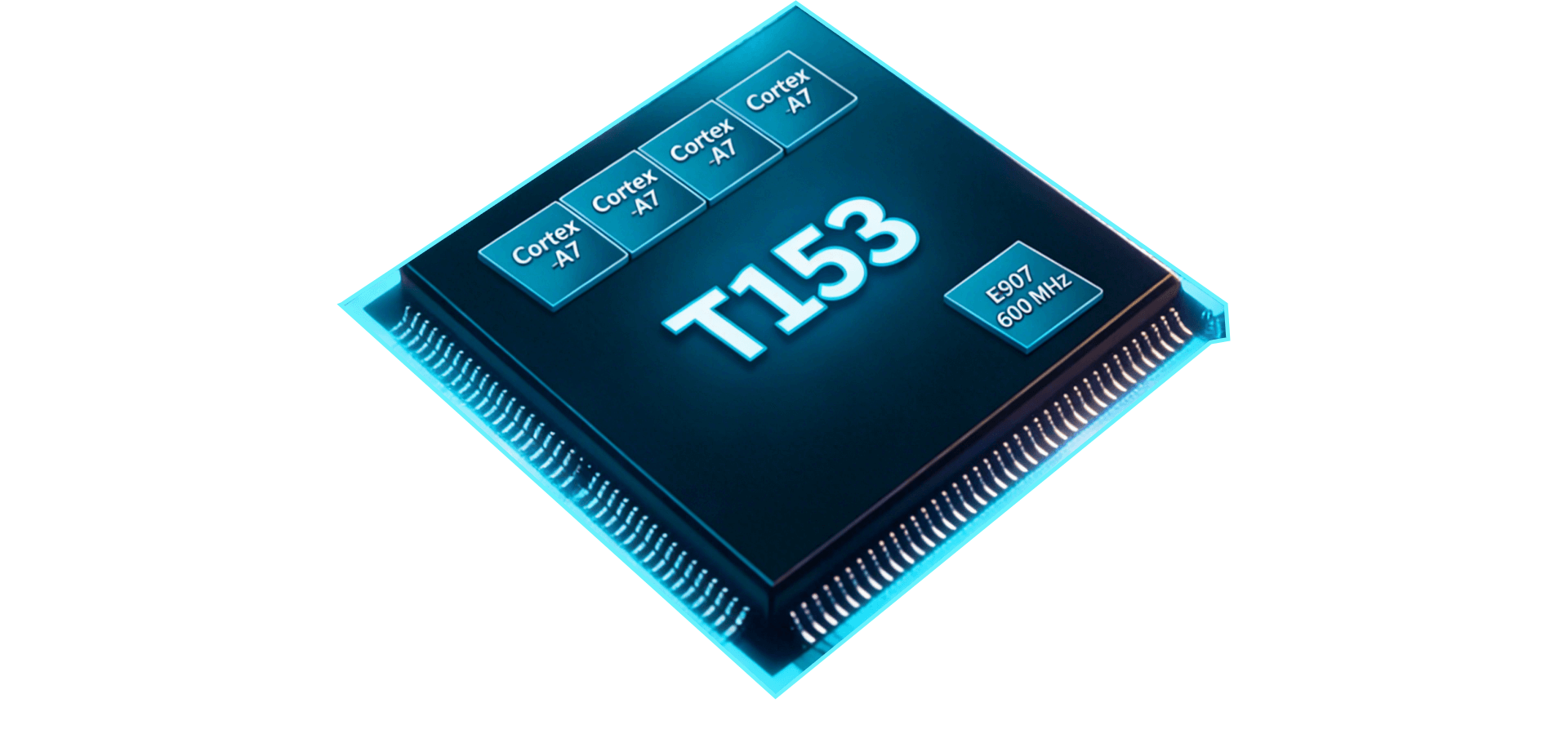

    T153处理器包含了4xCortex-A7低功耗处理器、CPU主频1.6GHz、独立的RISC-V MCU，支持多核异构，控制更加实时，满足工业、电力等行业应用。

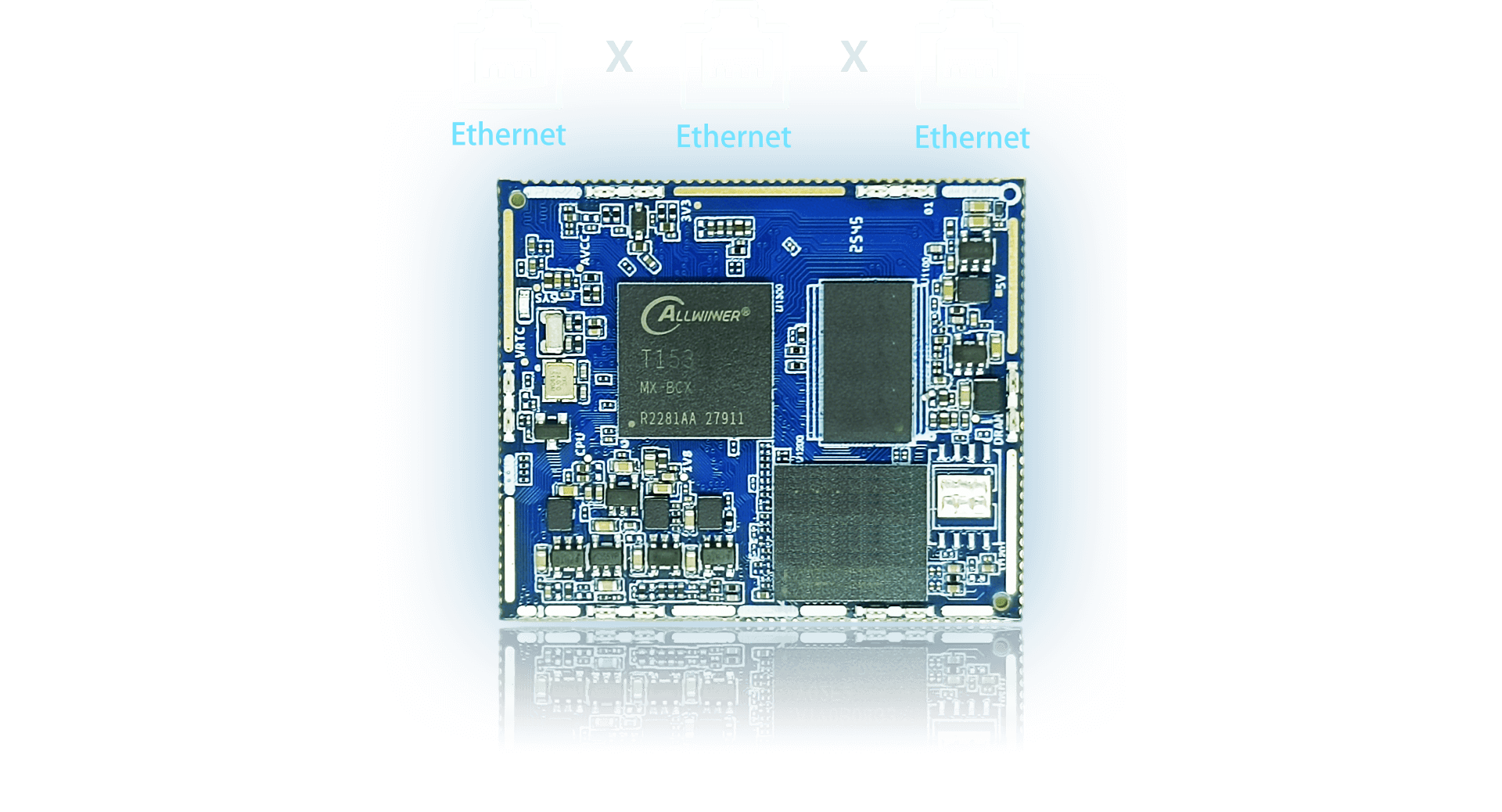

    三路千兆以太网，高速稳定连接更出色

    原生三路千兆以太网，市面上少有的集成三路独立网口，可以轻松满足工业场景多网段应用的需求。



    丰富工业接口

    支持高吞吐量的串行连接，10路UART速率高达10Mbps，2路CAN-FD速率高达10Mbps。



    多种显示接口

    多样的显示方式支持RGB、LVDS、和MIPI DSI显示，RGB分辨率可达1920×1080@60fps，LVDS支持1920×1080@60fps，MIPI DSI分辨率可达1920×1200@60fps。



     ISP多摄提升图像质量

    T153支持4-lane/2-lane MIPI CSI，内置的ISP图像信号处理器最大支持2路sensor，支持1M@30fps online、2M@30fps offline。

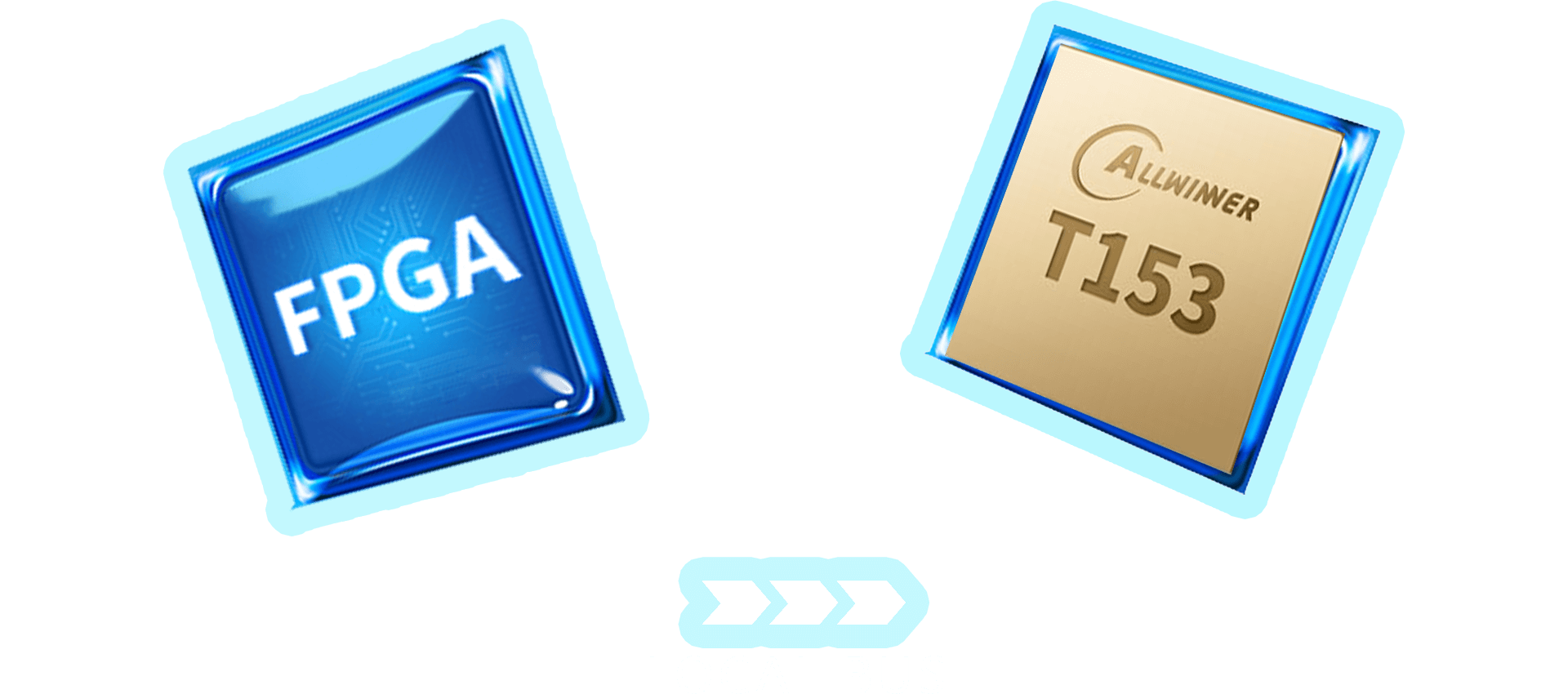

    LocalBus高速并口总线

    可实现与FPGA高速率通讯，支持8/16bit/32bit，最大速率150MHZ CL，4路片选。

    支持AMP异构运行

    T153集成四核Cortex-A7和玄铁E907 RISC-V MCU，以同时满足丰富接口与实时性控制的需求，四核A7负责数据处理、显示、通讯，而RISC-V核负责实时性应用场景，两者之间支持AMP异构多核框架，满足异构通讯。

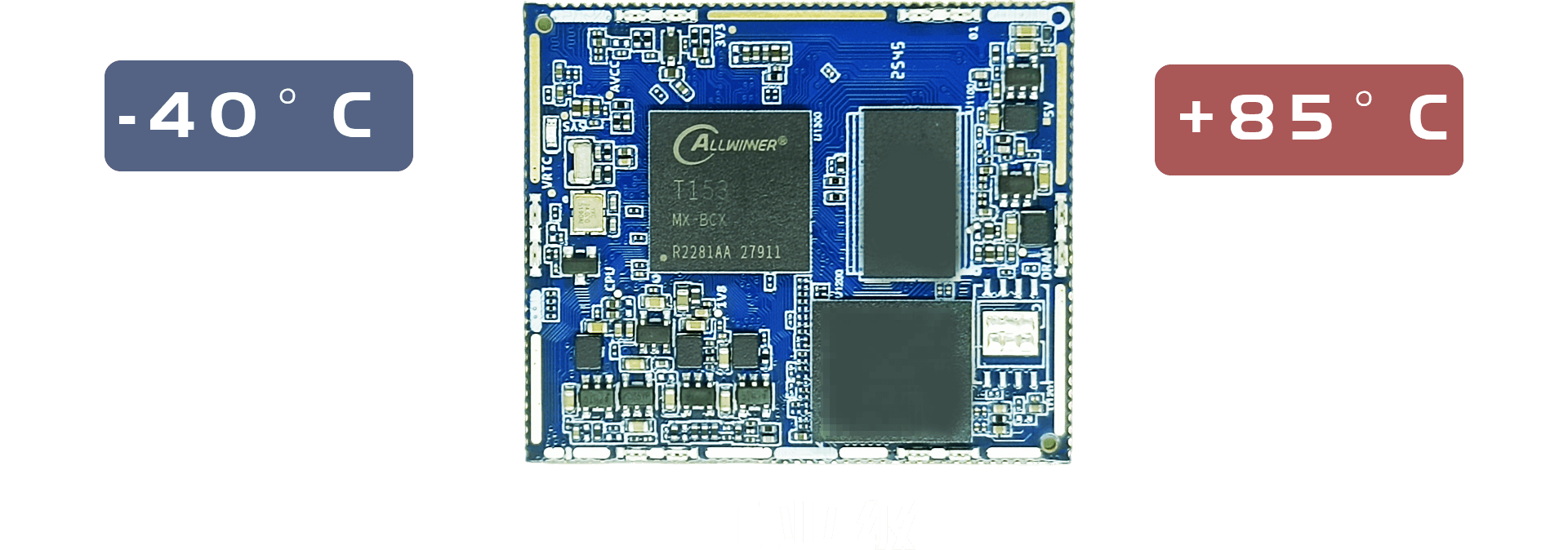

    工业级温度范围、稳定运行

    核心板采用工业级芯片，确保在极端温度（-40°C~+85°C）内，能够满足7x24小时不间断稳定运行，满足工业场景的高可靠性和稳定性。

    多场景应用

    WTC-T153-S核心板物料100%国产化，功能全面，超高性价比，能够满足在工业控制、电力、新能源、交通、医疗、仪器仪表等多个行业的应用。



  • ▊规格参数

    WTC-T153-S核心板基本参数

    CPU

    处理器

    全志T153

    ●MPU：Quad 1.6-GHz Arm® Cortex®-A7 MPCore™ cores,

    ●MCU：600-MHz RISC-V E907

    ISP

    ● 支持两路Sensor输入

    ● 最大图像分辨率: 2M (1920×4224)

    ●支持颜色格式转换 • YUV422/YUV420/RGB888/RGB565

    ●支持算法：DRC/LSC/DPC/CTC/2D/3D-LUT

    GPU

    ●显示引擎DE，最大支持显示输出1080P

    ●G2D（图形2D），支持混合层最大2048x2048pixels，旋转大小4096x4096pixels

      支持渐变颜色填充，支持预乘阿尔法图像数据，支持2个Duff-Porter Alpha混合技术

    内存

    EMMC

    支持256MB/512MB   NAND Flahs/8GB EMMC，默认8GB

    DDR

    支持256MB/512MB/1GB DDR3，默认512MB

    通用规格

    工作电压

    DC 5V

    工作温度

    工业级：-40℃~85℃

    商业级：0℃~70℃

    扩展温度级：-20℃~70℃

    尺寸

    45mm*38mm

    接口方式

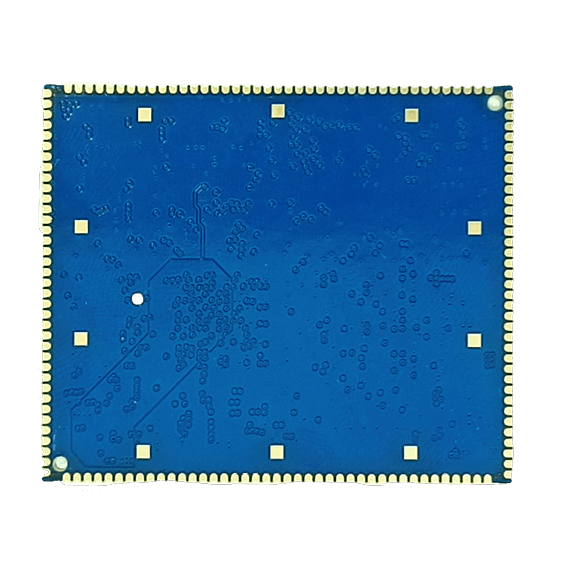

    邮票孔（156pin）  1.0mm间距 +  底部LGA 8Pin GND

    软件参数

    Linux内核

    Linux5.10

    QT版本

    QT5.6


    WTC-T153-S核心板外设规格

    功能

    外设

    数量

    参数

    显示输出

    MIPI-DSI

    1

    ●4-lane MIPI显示接口，每lane最高支持1.50Gbps

    ●支持的最高分辨率为1920 x 1080@60fps

    LVDS

    1

    ●支持双路LVDS接口，最大分辨率1920x1080@60fps

    ●单路LVDS接口，支持最大1366x768@60fps

    Parallel RGB

    1

    ●RGB显示接口支持DE/SYNC，支持最高分辨率为1920x1080@60fps）

    ●支持串行RGB接口，分辨率800x480@60fps

    ●I8080接口，支持800x480@60fps

    ●支持BT.565接口

    ●支持RGB888/RGB666/RGB565像素格式

    摄像头

    MIPI-CSI

    1

    支持MIPI CSI-2 V1.1 和MIPI D-PHY V1.0，每lane最高支持1.0Gbps

    提供1个4-lane MIPI摄像机串行接口，或者2+2-Lane、1+1+1-Lane

    像素格式：RAW/YUV422/YUV420/RGB888 RGB565

    Parallel CSI

    1

    支持8/10/12/16bit宽度

    支持输出摄像头DC，BT.656，BT.60，BT.1120格式

    支持DDR采样模式最大时钟可达148.5MHZ

    支持BT656 2CH   720P@30fps，BT1120 2CH 1080P@30fps

    USB

    USB HOST

    1

    USB 2.0主机最高支持 480 Mbps

    USB2.0 DRD

    1

    USB 2.0 DRD最高支持 480 Mbps

    多媒体

    Audio Codec

    1

    1路音频LINEOUT输出：DAC通道 16bit/20bit采样率

    可配置成单端输出或者差分输出

    TX_FIFO   128深度DAC数据传输，可编程FIFO门限，支持中断和DMA

    I2S/PCM

    ≤3

    三路I2S/PCM接口

    I2S0/2支持4-Lane应用，I2S1支持2-Lane应用

    DMIC

    1

    支持PDM主机接受模式、RX DMA接受接口

    存储接口

    SPIF

    1

    支持多种SPI模式，标准SPI，DSPI，QSPI，OSPI，三线SPI等

    最大时钟频率：150MHZ（STR模式），100MHZ（DTR模式）

    SD/MMC

    4

    SMHC2支持eMMC5.1（weathink接内部eMMC了），支持1/4/8线，支持HS400/HS200模式

    SMCH0支持SD3.0用于数据存储

    SMCH1/3支持SDIO3.0用于数据IO

    SMCH0/1/3提供1-bit / 4-bit SD总线

    通信接口

    CAN FD

    ≤2

    符合CAN-FD ISO 11898-1 (2015)标准

    支持CAN-FD（up to 64data bytes），支持CAN2.0A与CAN2.0B

    Ethernet

    ≤3

    支持1000/100/10 Mbps   RGMII和RMII接口

    支持IEEE802.3-2015   PHY

    I2C/TWI

    ≤6

    TWI0/1/2/3/4/5支持主模式和从模式，支持多主机操作，支持超时检测

    支持7bit和10bit从地址格式，支持100Kbps/400Kbps

    UART



    ≤10

    兼容工业标准16450/16550

    支持用于发送和接收的独立64/128-byte   FIFO寄存器

    最大速度可达10Mbps（APB=160MHZ时）

    支持全双工模式

    支持IrDA，RS485等模式

    LocalBus

    1

    1路本地数据总线控制器

    最大速度可达150MHZ@16bit，100MHZ@32bit

    地址和数据复用模式，8/16/32位数据宽度

    支持DMA操作

    IR_RX

    ≤4

    支持CIR远程控制接受，采样时钟1MHZ，支持64Byte RX FIFO

    其他

    PWM

    1

    14路PWM通道

    PWM输出频率0~24MHz或0~100MHz；PWMCS输出频率0~4MHz，支持最大最小频率限制

    Timer

    ≤12

    可编程56bit向下定时器

    WDT

    2

    看门狗（Watchdog Timer）

    GPADC

    3

    类型：逐次比较型，分辨率为：12-bit，输入电压：0V~1.8V

    GPADC0（10通道）

    GPADC1（10通道）

    GPADC2（4通道）：可以复用TPADC



  • ▊资料下载



  • ▊订购方式


    规格型号

    核心板型号

    主频

    内存

    存储

    温度范围

    备注

    WTC-T153-S-8E512D-160-E

    1.6GHZ A7*4

    512MB DDR3

    8GB eMMC

    扩展温度：-25℃~+85℃


    WTC-T153-S-256N512D-160-I

    1.6GHZ A7*4

    512MB DDR3

    256MB NAND

    工业级：-40℃~+85℃



    更多的配置请联系我们！
