T736 AI 核心板

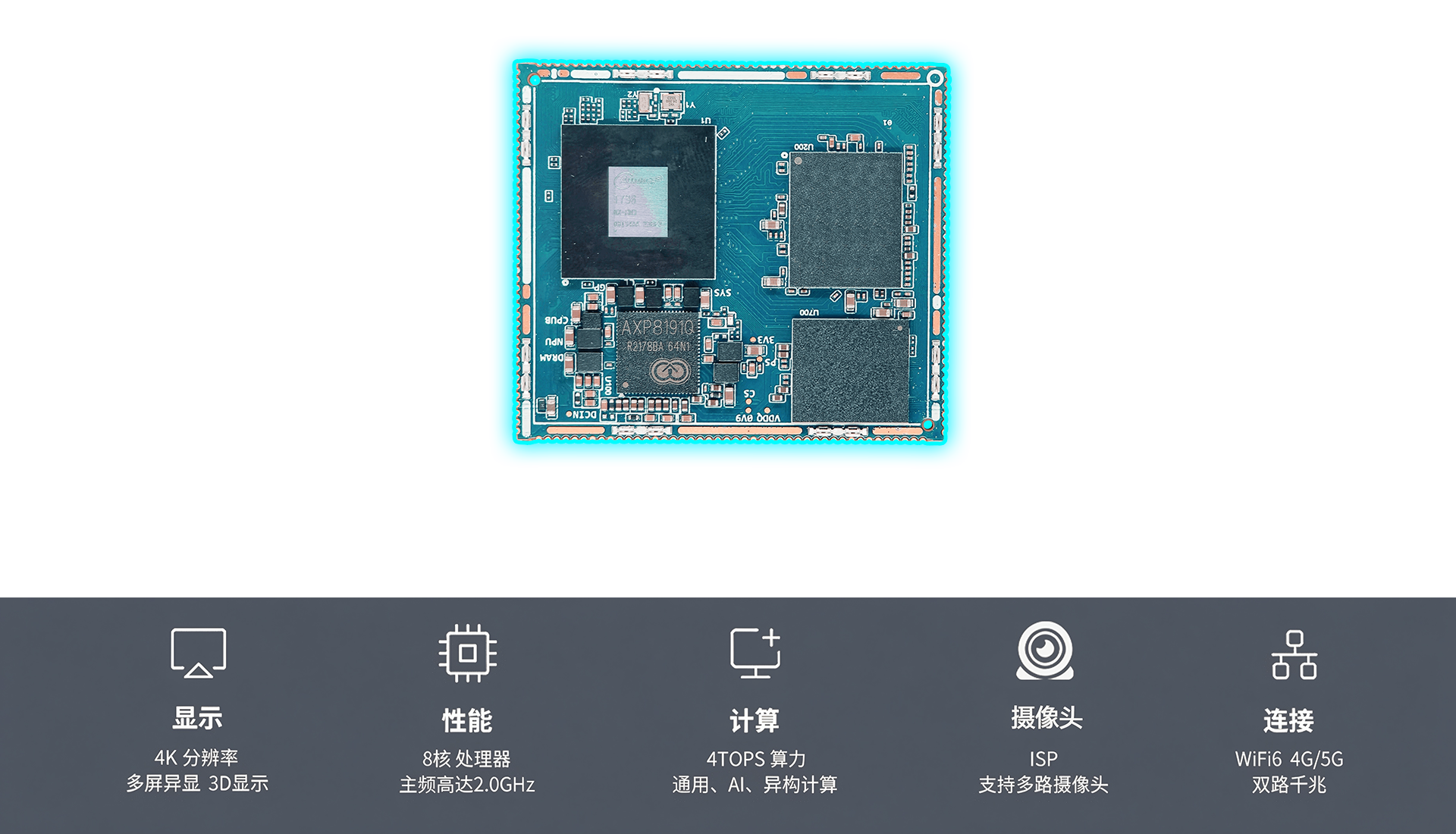

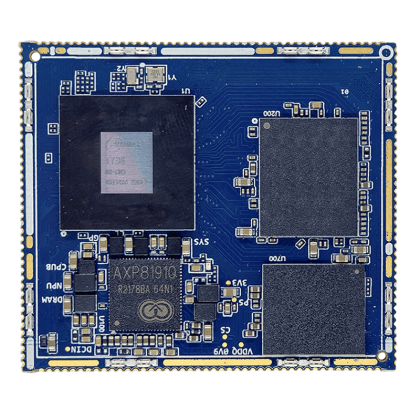

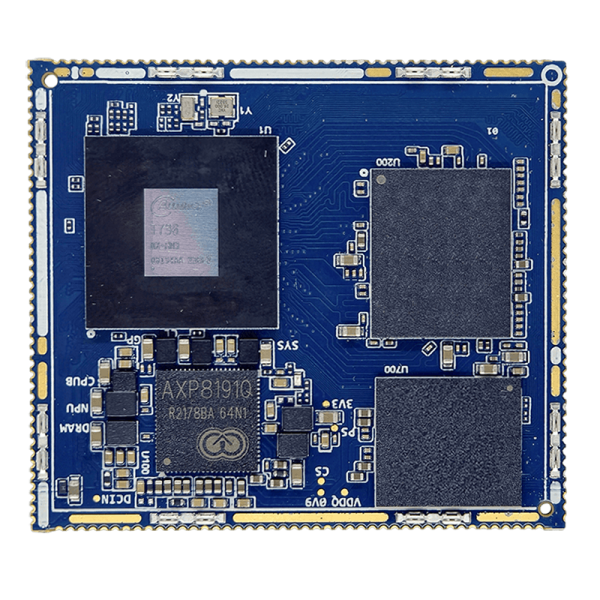

WTC-T736-S核心板，搭载全志T736新一代工业级八核64位处理器，集成2核Cortex-A76 +6核Cortex-A55 频率高达2.0GHZ架构，支持4Tops算力；采用工业级芯片、精密元器件，支持宽温度-40°C~85°C长时间稳定运行。核心板经由严苛测试，可为您的高端应用提供稳定性能支撑。
新一代旗舰T736国产芯片

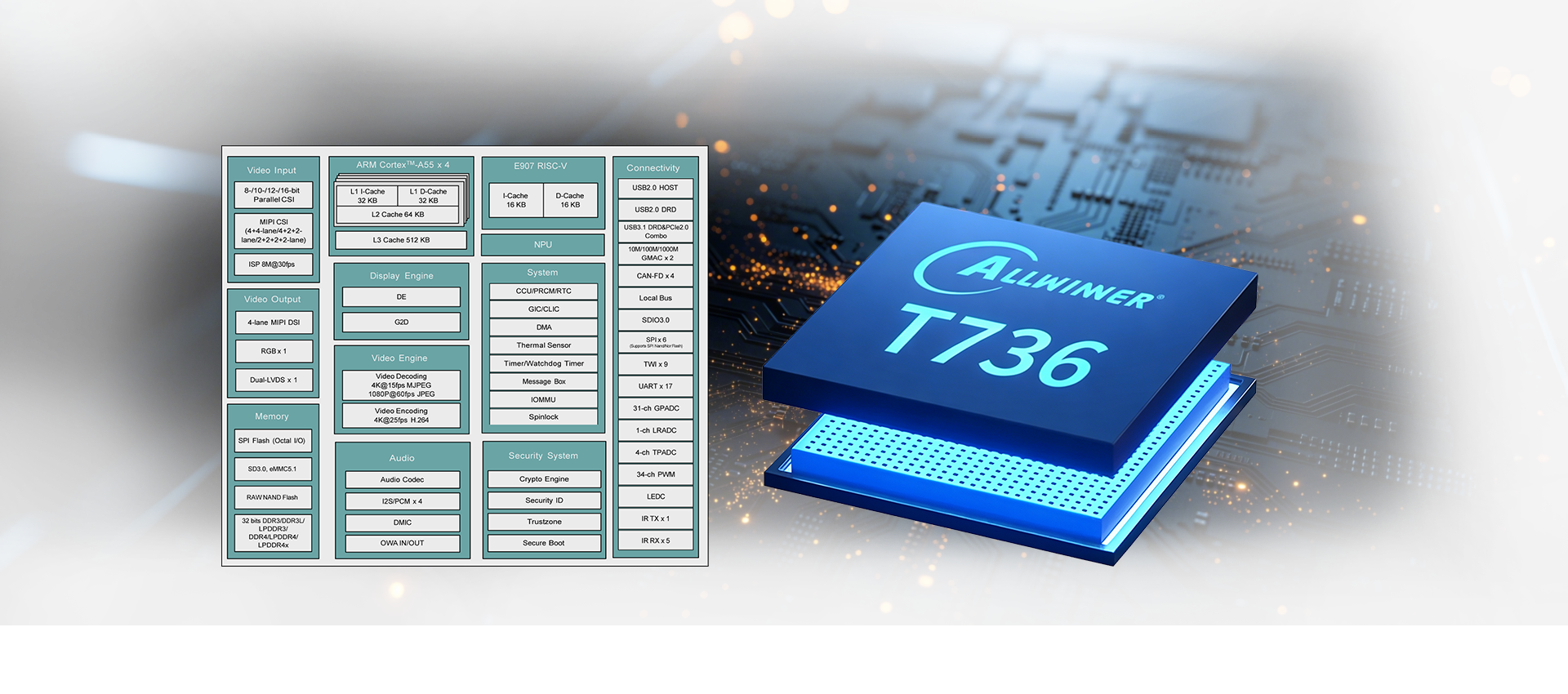

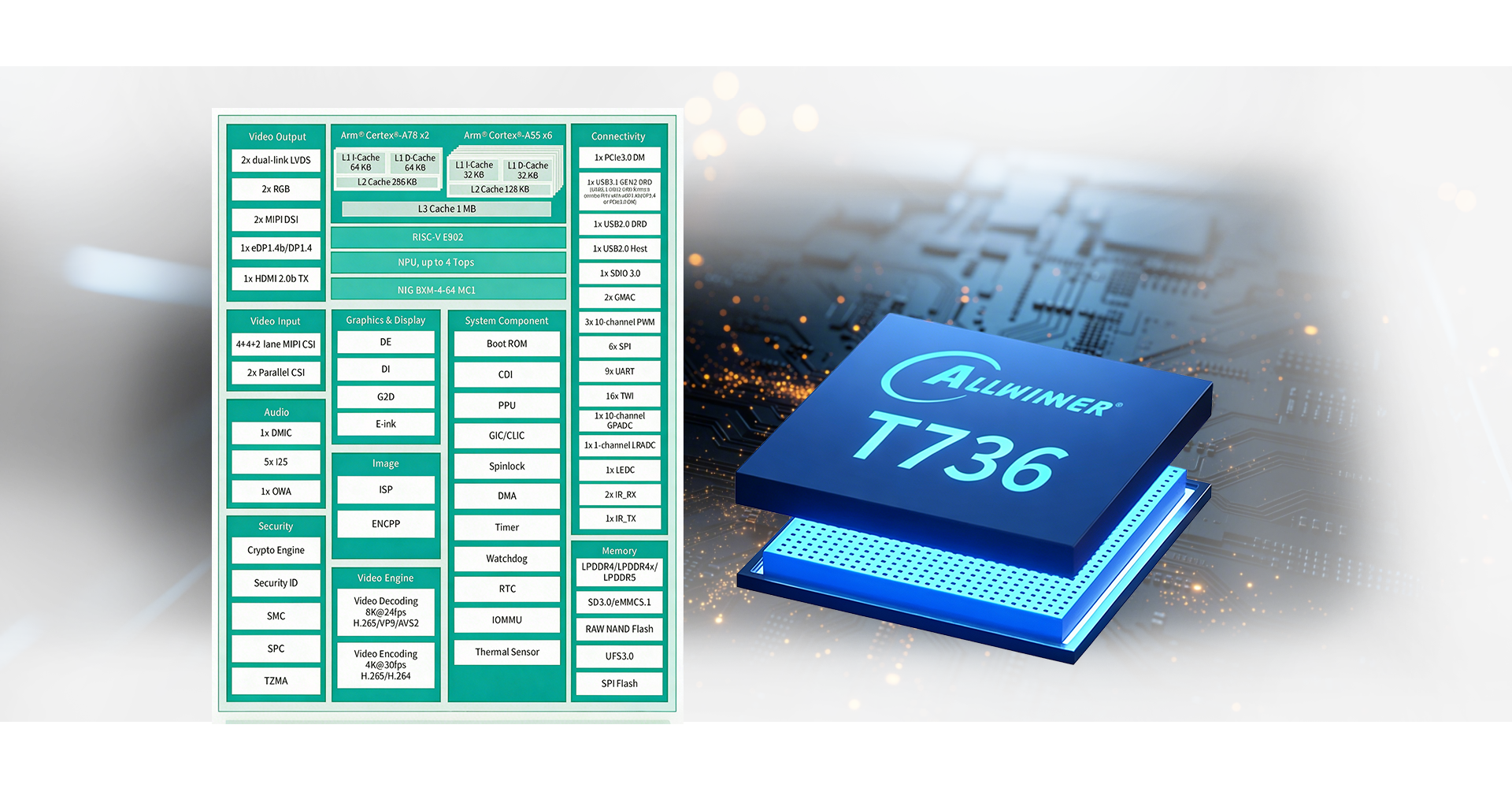

全志T736高性能处理器是一款基于八核 Cortex-A76+A55 + +RISC-V 多核异构工业级处理器，支持LPDDR5最大16GB 32bits；丰富多媒体和通信接口。
4TOPS算力赋能端侧AI应用

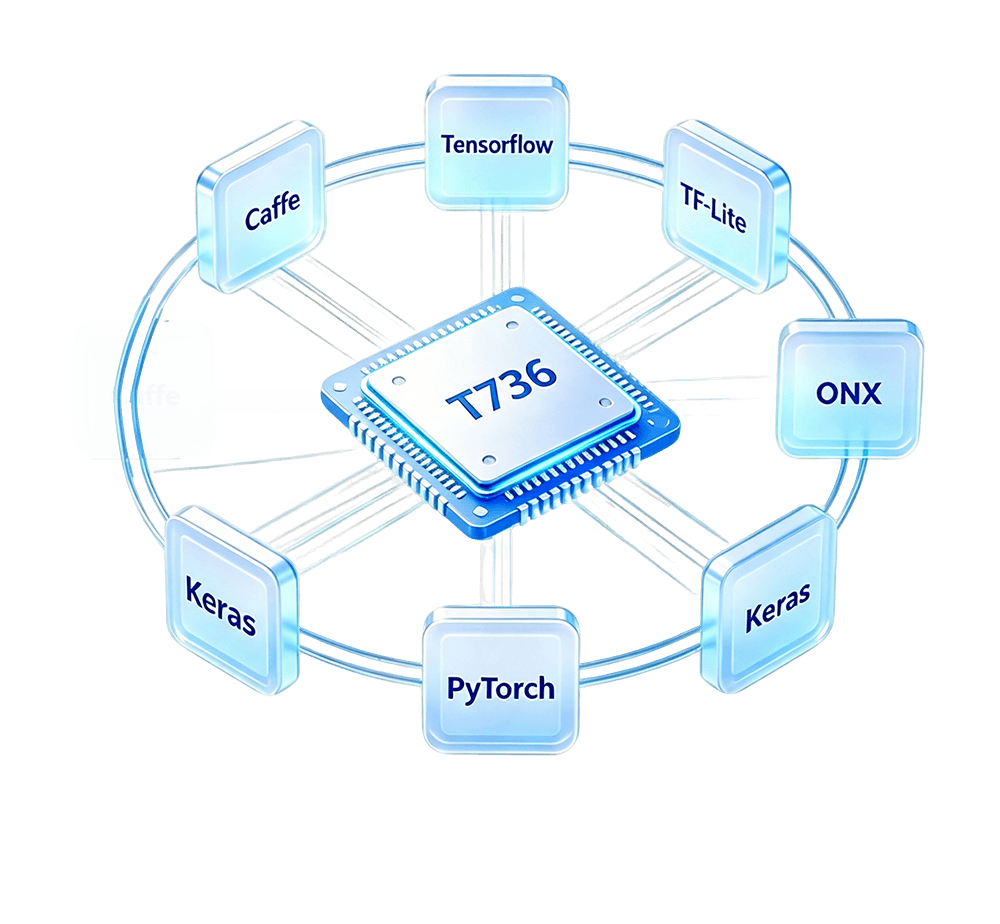

WTC-T736-S核心板采用Allwinner T736处理器，该处理器内部集成4Tops高效能神经网络NPU，满足端侧AI计算，可以实时分析视频，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架构模型的一键转换。
丰富显示接口，支持多屏异显

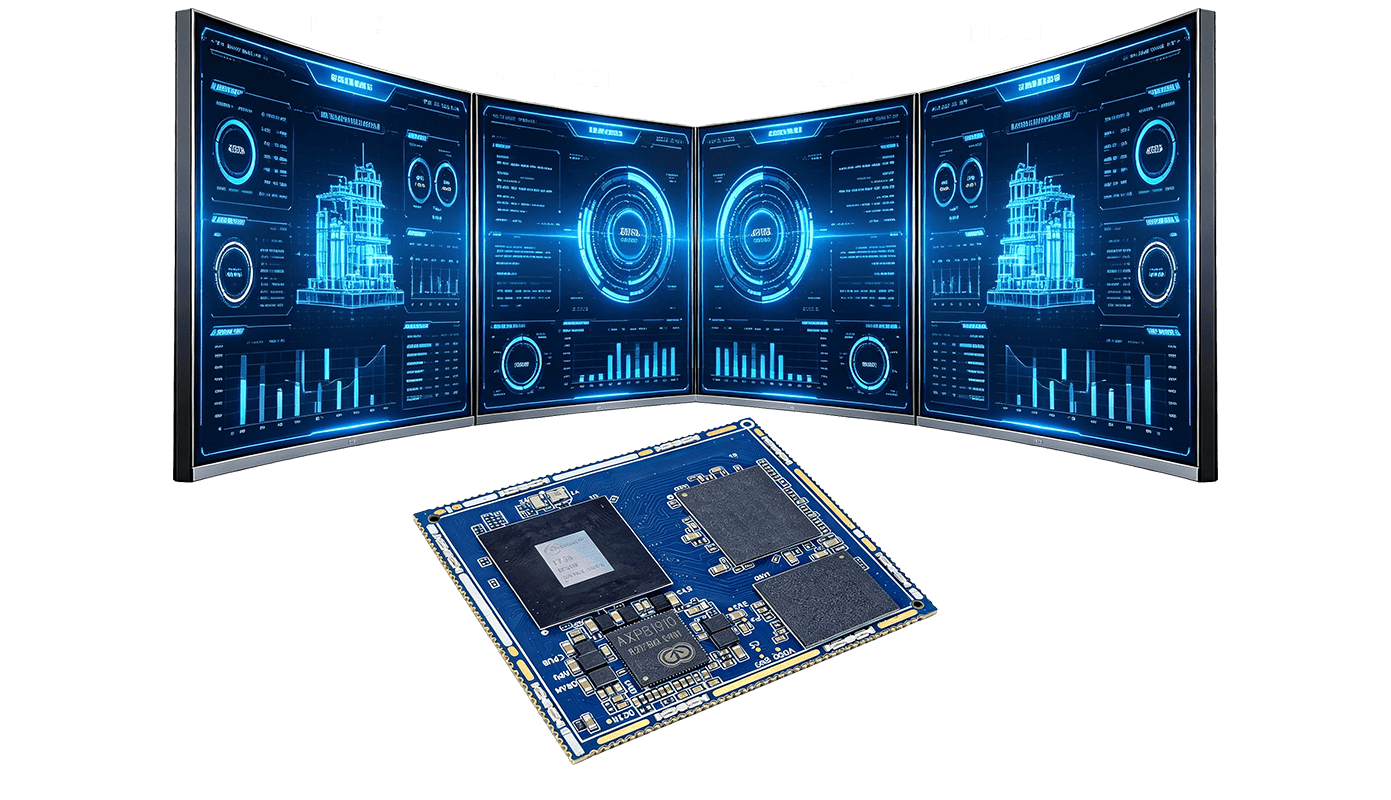

多种显示接口（HDMI 2.1、eDP/DP1.4、2x MIPI-DSI、 2xRGB、2xDual LVDS）支持主副屏异显，多屏同显，可应用于各种高清多屏互动显示场景。
8K视频编解码，显示更加清晰
T736支持8K显示输出，采用全新编解码技术，支持H.265 8K@24fps和H.264 4K@30fps视频解码、H.264 4K@30fps视频编码；强大的视频编解码能力可让画面8K高清呈现，画质更细腻。

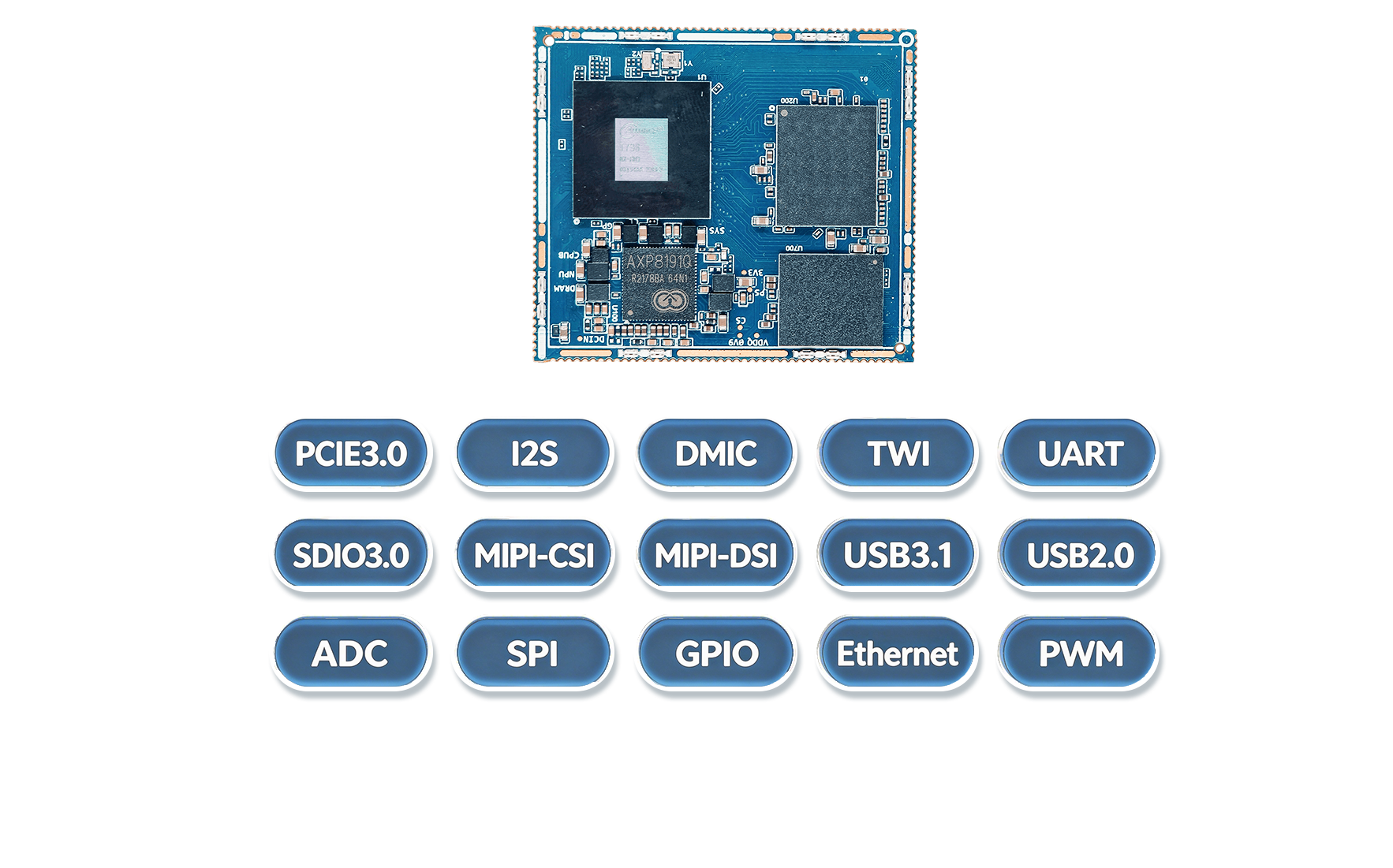

丰富的扩展外设接口

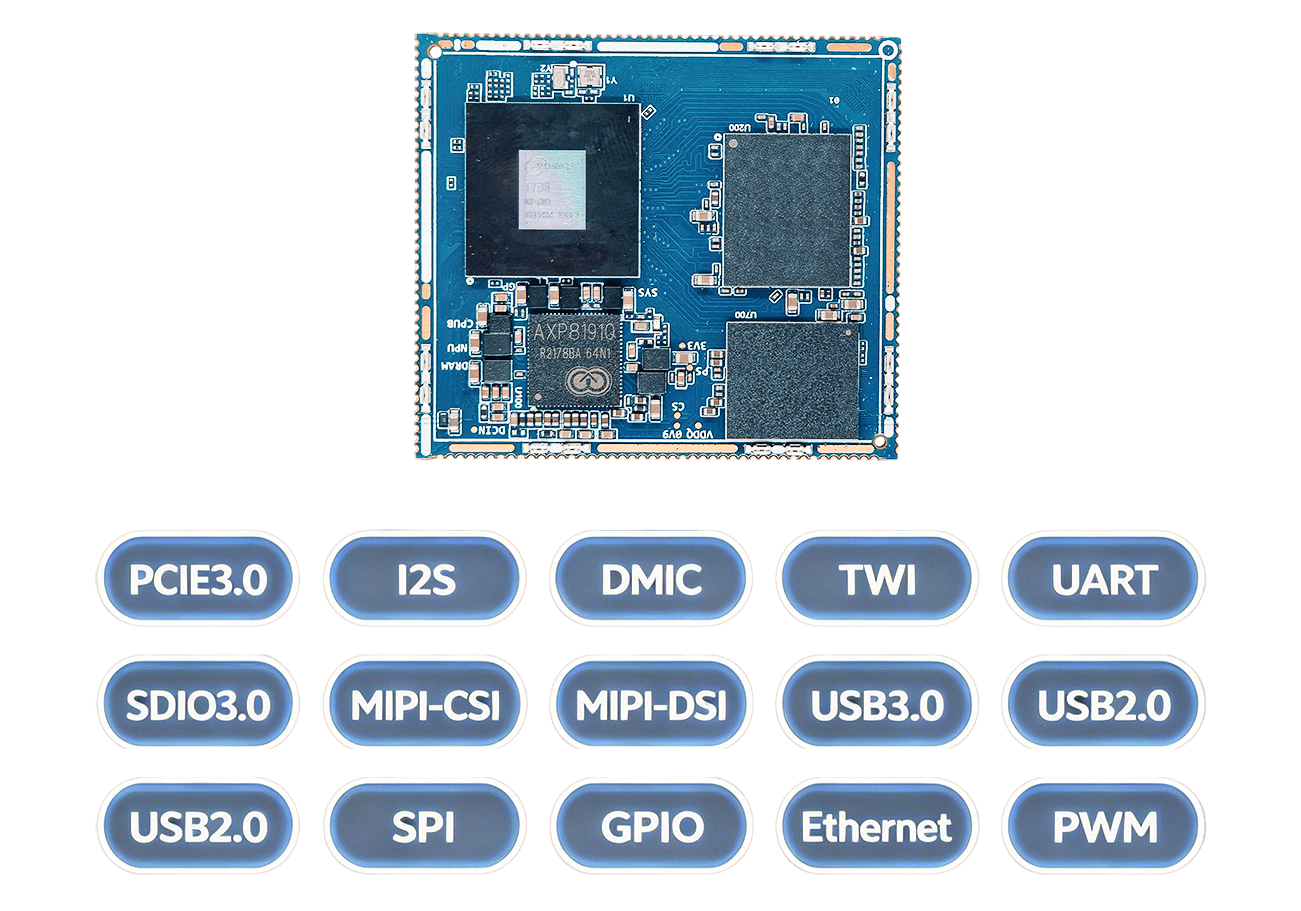

拥有PCIE3.0、I2S、DMIC、TWI、UART、SDIO3.0、MIPI-CSI、MIPI-DSI、USB3.0、USB2.0、SPI、GPIO、Ethernet、PWM等扩展接口。
工业级温度范围、稳定运行

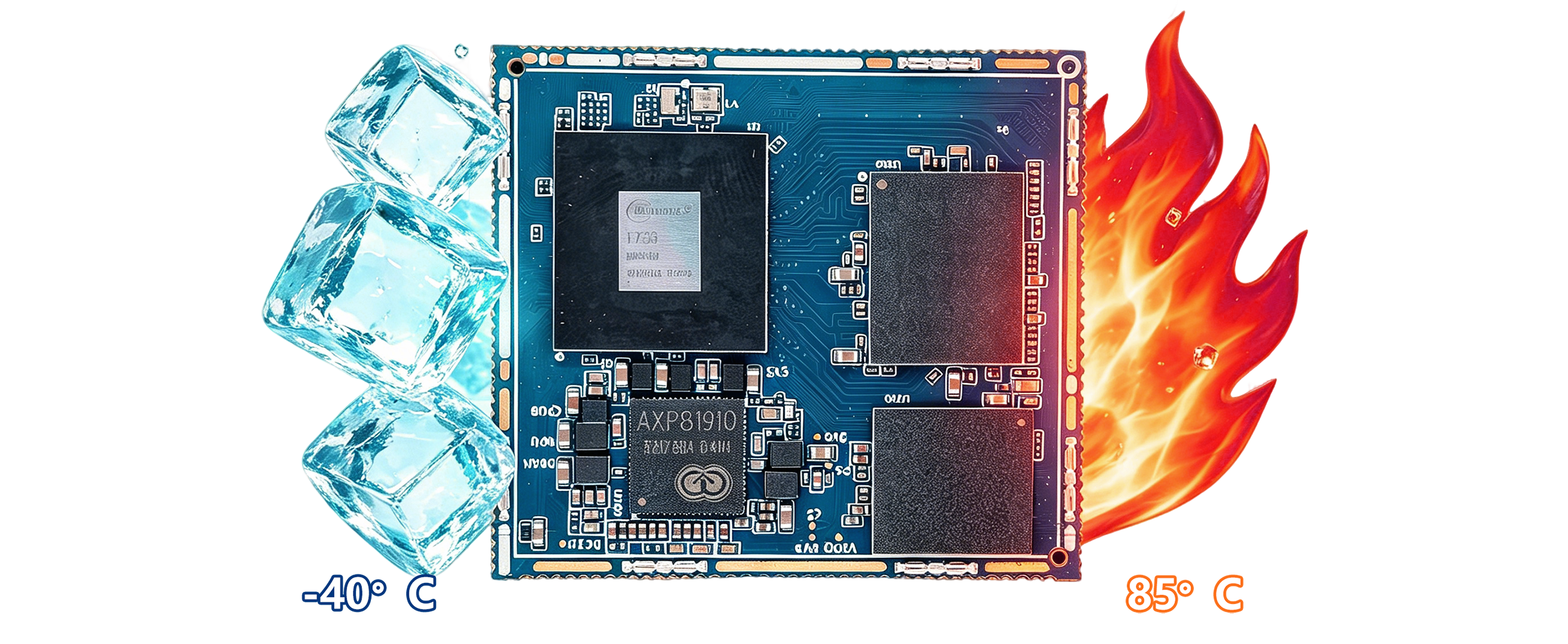

通过严格测试和生产，确保产品在严苛环境下的可靠性、安全性和稳定性。内置温控策略，无论是-40°C的极寒，还是85°C的高温，都能7×24小时不间断稳定运行，满足工业级应用需求，适用于各种严苛的工作环境。
AMP多核异构
T736集成多核Cortex-A76+A55、64位玄铁E902 RISC-V MCU，以同时满足高效能与实时性控制的需求。

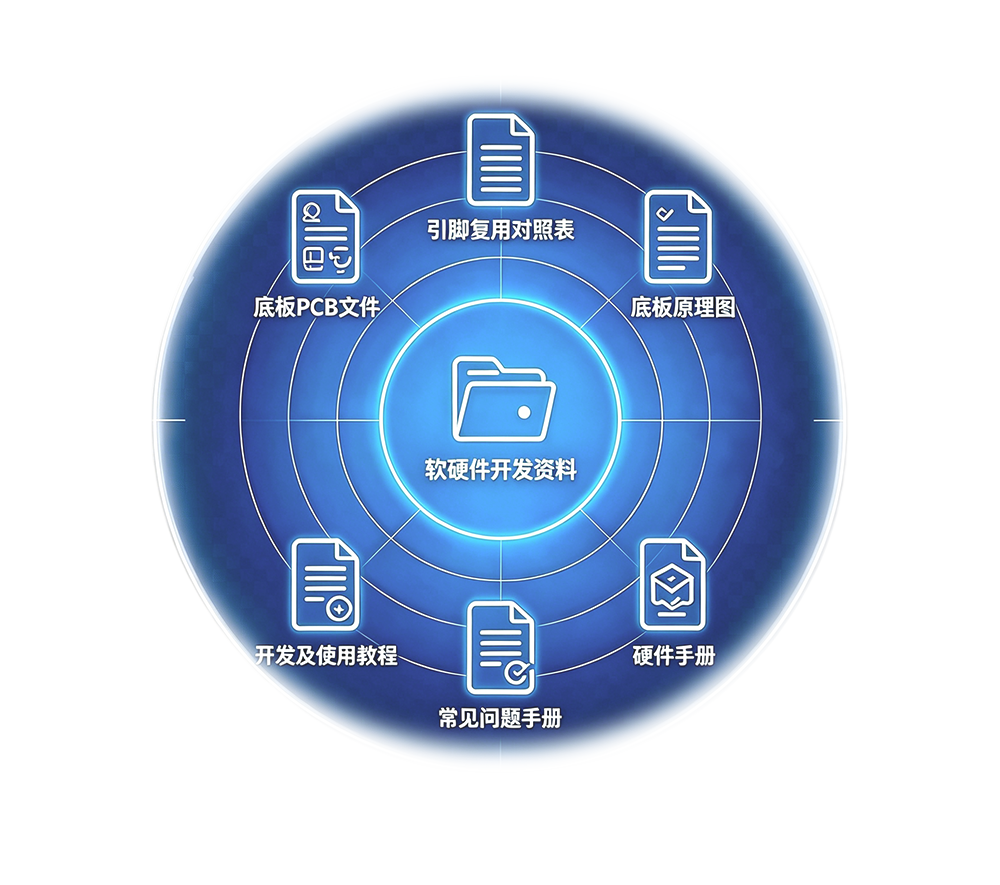

持续底板参考设计资料
提供参考设计师专业工程师设计的工业级底板，完整的EMC防护，用户可以基于进行二次开发，快速打造自主可控的产品。
适用千行百业
可用于高性能工业机器人、边缘智能盒子、车载终端、工业控制、商用车、智能终端等领域。
| WTC-T736-S 核心板基本参数 | ||
| CPU | 处理器 | Allwinner T736 ●MPU：2 × Arm® Cortex®-A76 + 6 × Arm® Cortex®-A55，最高2.0GHZ ●MCU：200-MHz RISC-V E902 |
| VPU | 解码： ●H.265、VP9、AVS2：最大8K@24fps ●H.264 BL/MP/HP：最大4K@30fps ●H.263 BP、VP8、MJPEG, XVID, WMV9, VC-1：最大1080P@60fps 编码： ●H.265/H.264: 最大4K@30fps ●MJPEG: 最大4K@15fps | |
| NPU | ●4TOPS，支持OpenVX 1.2/1.3、OpenCL 3.0/1.2 | |
| GPU | ●IMG BXM-4-64 MC1 ●DE 支持输出最大分辨率4096×4096 ●DI 支持视频最大分辨率2048×1280 ●G2D 支持最大混合层分辨率7680×7680 | |
| 内存 | eMMC | 支持32GB/64GB/128GB eMMC |
| DDR | 支持2GB/4GB/8GB/16GB LPDDR5 | |
| 通用规格 | 工作电压 | DC 5V |
| 工作温度 | 工业级：-40℃~85℃ 商业级：0℃~70℃ 扩展温度级：-20℃~70℃ | |
| 尺寸 | 48mm×42mm | |

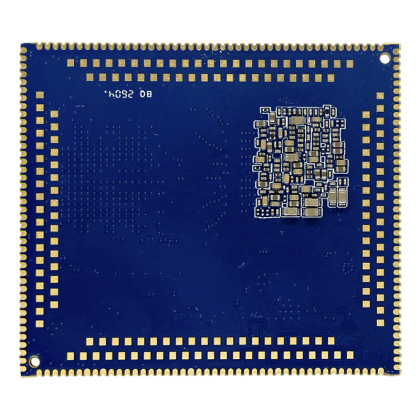

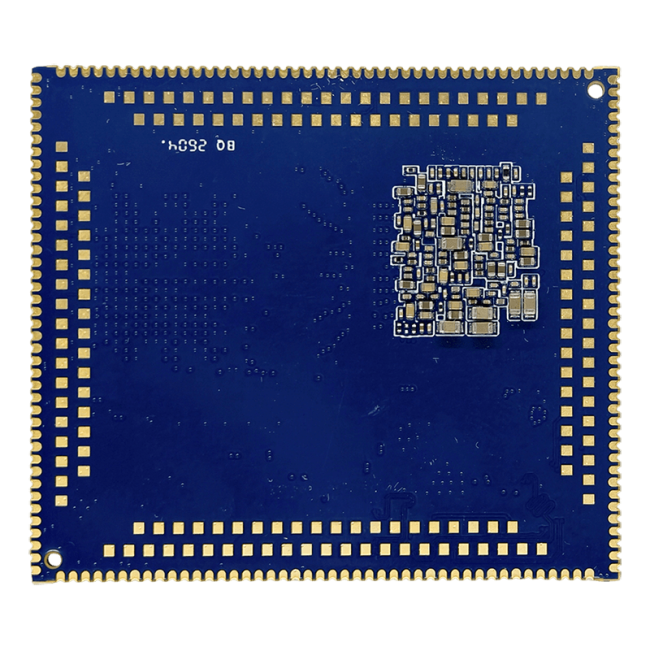

| 接口方式 | 邮票孔1.0mm间距 170pin 底部LGA 156Pin 总计 326Pin | |
| 软件参数 | Linux内核 | Linux5.10 |
| Ubuntu版本 | Ubuntu20.04 | |
| WTC-T736-S 核心板 外设规格 | |||
| 功能 | 外设 | 数量 | 参数 |
|---|---|---|---|
| 显示输出 | MIPI-DSI | 2 | ● 支持2路4 Lane DSI输出；兼容 MIPI DSI v1.02或D-PHY V1.2接口，分辨率可达1920*1200@60fps； ●支持双路DSI输出，最大分辨率可达 2.5K@60fps 和 4K@45fps ● 仅 DSI0支持DSC功能，最高支持2000x1200@120fps |
| HDMI | 1 | ● 1路 HDMI 2.0b TX, 支持 HDMI1.4/HDMI2.0 ● HDMI支持4K@60Hz分辨率，即 4096x2160@60Hz ，支持 HDCP1.4/HDCP2.2 ● 支持 RGB888/YUV444/YUV422/YUV420格式及8/10位宽度 ● 支持 CEC、DDC、HPD ● 支持 8通道I2S音频传输，采样率高达192 KHz | |
| eDP/DP | 1 | ●支持 1路eDP1.4b 兼容 DP1.4 TX， 最大分辨率 4K@60Hz分辨率 ● 支持 VESA DMT和CVT时序标准。 ● 支持 1通道、2通道或4通道传输，每通道速率高达5.4Gbps。 ● 色彩深度：每通道 6位、8位和10位 ● 支持 HDCP1.4 and HDCP2.3 | |
| Dual LVDS | 2 | ●支持2x dual-link LVDS, 最高可达1920x1080@60fps | |
| Parallel RGB | ≤2 | ● 支持 DE/SYNC 模式的 RGB 接口，最高可达 1920 x1080@60fps ● 支持串行 RGB/ 虚拟 RGB 接口，最高可达 800 x480@60fps ● 支持 RGB888 、 RGB666 和 RGB565 ，具有抖动功能 ● 支持 NTSC 和 PAL 的 BT.656 接口 | |
| 视频输入 | MIPI CSI | 3 | ● 支持 3路MIPI CSI接口 MIPI PHY A 4lane MIPI PHY B 4lane MIPI PHY C 2lane ● 支持 MIPI CSI2 V1.1和MIPI DPHY V1.2，每线最高2.0Gbps； ●支持 8M@60fps, size 3264(H) x 2448(V) ● 支持 YUV422到YUV420、YUV422到YUV400、YUV420到YUV400的转换 ● 支持 YUV422/YUV420/RAW格式的水平和垂直翻转 |
| Parallel CSI | 2 | ●支持2路 parallel CSI 接口 ● 支持 8bits/10bits/12bits/16bits数据宽度输入 ● 支持 ITU-R BT.656，最多4个*720P@30fps ● 支持 ITU-R BT.1120最多4个*1080P@30fps | |
| USB | USB2.0 | 2 | ● 支持两路 USB2.0，独立端口，与USB3.0不复用 1路USB2.0 DRD 1路USB2.0 Host |
| USB3.1 Gen2 | 1 | ● USB3.1 GEN2 DRD, 符合 USB 3.1 Gen2 协议和 XHCI 1.2 协议 ●主机处理Super-Speed Plus (SSP, 10 Gbps) ，Super-Speed (SS, 5 Gbps) 注意引脚复用，比如 COMB0用于USB3.0，则不能用eDP COMB0复用了USB3.0和eDP1.4b/DP1.4 COMB1复用了USB3.0和PCIe3.0 DM | |
| PCIe3.0 | PCIe3.0 DM | 1 | ● 兼容 PCIe 3.0 协议 ● 支持双模式： RC和EP； ● 支持多种速率： 2.5Gbps(PCIe1.1), 5Gbps(PCIe2.1), 8Gbps(PCIe3.0)，即最高可达 8Gbps数据速率； |
| 音频接口 | I2S | ≤ 5 | ● 支持左对齐、右对齐、 PCM模式和TDM格式 ● 可编程 FIFO阈值 ， 128深度x 32位宽度TXFIFO，64深度x 32位宽RXFIFO |
| DMIC | 1 | ●最高8 channels，采样率8~48KHz； ●支持PDM主接收模式； | |
| OWA | 1 | ● 支持 44.1 kHz、48 kHz、96 kHz、192 kHz和384 kHz采样率 ● 支持 16-/20-24位数据宽度 ● 与 IEC-60958和IEC-61937兼容 | |
| 存储接口 | SPI | 1 | ●支持 8 线 SPI Flash ●支持多种SPI模式，1bit/2bit/4bit/8bit数据宽度 ● 支持从 FLASH存储器以预取模式执行代码，显著缩短读取时间。 ● 高速时钟频率： STR模式下150MHZ，DTR模式下100MHZ |
| UFS 3.0 | 1 | ● 支持 UniPro1.8和MPHY4.1的所有功能 ● 支持 M-PHY速率模式 ：高速和低速 | |
| SDIO | 4 | ● SMHC0支持安全数字存储器（SD3.0）协议，SMHC1支持安全数字I/O（SDIO3.0）协议 ● SMHC2/3符合多媒体卡（eMMC5.1）协议的设备 ●SMHC0/1支持 1bit/4bit数据宽度，支持速率SDR模式200MHz@ 1.8V/ DDR模式50MHz@ 1.8V/ SDR模式50MHz@ 3.3V ●SMHC2/3支持 1bit/4bit /8bit 数据宽度，支持速率 SDR模式200MHz @1.8V/ DDR模式200MHz @1.8V/ SDR模式50MHz @3.3V/ DDR模式50MHz @3.3V | |
| 串行通信 | Ethernet | ≤ 2 | ● 支持 1000/100/10 Mbps传输速度 ● 符合 IEEE 802.3-2015标准 ● 支持 RMII/RGMII PHY接口 ● 支持 IEEE 1588-2008，实现精确的网络时钟同步 |
| I2C（TWI） | ≤ 16 | ● 支持主模式和从模式 ● 支持 7bit和10bit从地址格式 ● 标准模式数据传输速率可达 100k bits/s，在快速模式下高达400k bits/s； | |
| UART | ≤ 9 | ● 兼容工业标准 16450/16550 UART ● 支持来自 APB总线时钟的波特率发生器（除S_UART0、S_UART1外） ● 最高速率可达 10 Mbps，使用160 MHz APB时钟（还可选择） ● 支持用于发送和接收的独立 FIFO寄存器， UART1-6是256Byte ● 支持 TX/RX DMA从机控制器接口 ● 10路UART均支持自动流控模式，使用CTS和RTS； | |
| SPI | ≤ 6 | ● 支持主模式和从模式 ● 可编程位长、时钟极性、时钟相位可选 ● 最大时钟 100MHZ ● SPI1还支持DBI模式 | |
| 其他 | MCU | 1 | RISC-V E902，频率高达 200MHZ |
| Timer | 18 | ● Timer 0包含 14个定时器，可编程 56位计数器，支持计数时钟最高可达 200MHZ ● Timer1包含 4个定时器， 可编程 32位计数器，可配置 8bit预分频 ● 两种工作模式：周期模式和单计数模式 | |
| PWM | 3x10 | ● 三个 PWM控制器， 每个都有 10路通道 ● 输出频率范围： 0至24 MHz或0至100 MHz ● 支持 10通道输入波形捕获和周期计算 ● 支持 5对互补对输出 | |
| WDT | 1 | 看门狗（ Watchdog Timer） | |
| ADC | 10 | 类型：逐次比较型 分辨率为： 12-bit 输入电压： 0V~1.8V 采样速率： 1Mbps速率 | |
规格型号 | |||||
核心板型号 | 主频 | 内存 | 存储 | 温度范围 | 备注 |
WTC-T736-S-8E2D-200-I | 2.0GHZ A76*2+A55*6 | 2GB LPDDR5 | 8GB eMMC | 工业级：-40℃~+85℃ | |
WTC-T736-S-32E4D-200-I | 2.0GHZ A76*2+A55*6 | 4GB LPDDR5 | 32GB eMMC | 工业级：-40℃~+85℃ | |
WTC-T736-S-8E2D-200-E | 2.0GHZ A76*2+A55*6 | 2GB LPDDR5 | 8GB eMMC | 宽温级：-20℃~+85℃ | |
更多的配置请联系我们！
