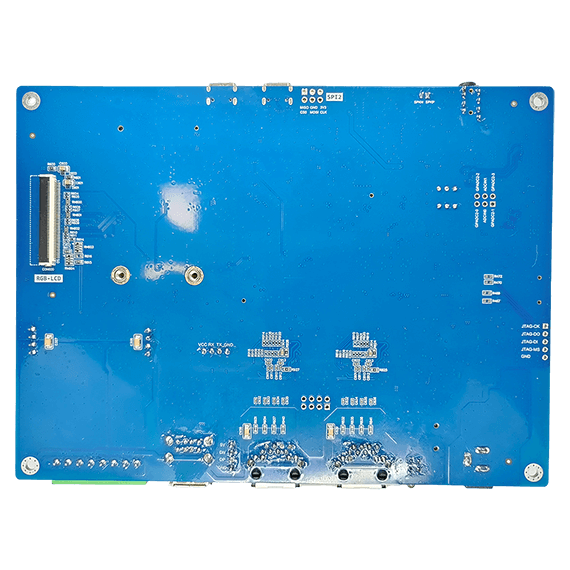

BOT-570x570-tinify
TOP-570x570-tinify
BOT-570x570-tinify

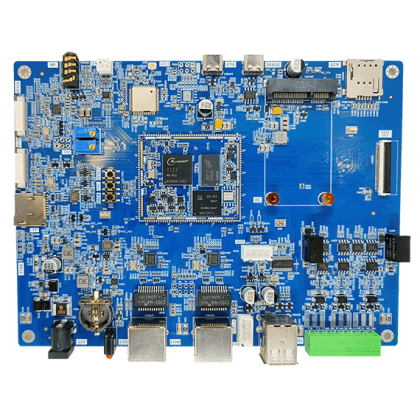

T153工控板

●CPU：T153，4核处理器，最高主频1.6GHz

●MCU：600-MHz RISC-V E907

●RAM：256MB/512MB/1GB DDR3

●NAND：256MB/512MB NAND Flash

●eMMC：8GB EMMC

●显示接口：支持LVDS、MIPI DSI、RGB

●通讯接口：双路千兆以太网、1路CAN、2路RS485、1路WiFi模块

●操作系统：Linux5.10

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式


  • 新一代低成本工业处理器

    T153处理器包含了4xCortex-A7低功耗处理器、CPU主频1.6GHz、独立的RISC-V MCU，支持多核异构，控制更加实时，满足工业、电力等行业应用。



    多种显示接口

    多样的显示方式支持RGB、LVDS、和MIPI DSI显示，RGB分辨率可达1920×1080@60fps，LVDS支持1920×1080@60fps，MIPI DSI分辨率可达1920×1200@60fps。



    ISP多摄提升图像质量

    T153支持4-lane/2-lane MIPI CSI，内置的ISP图像信号处理器最大支持2路sensor，支持1M@30fps online、2M@30fps offline。

    支持AMP异构运行

    T153集成四核Cortex-A7和玄铁E907 RISC-V MCU，以同时满足丰富接口与实时性控制的需求，四核A7负责数据处理、显示、通讯，而RISC-V核负责实时性应用场景，两者之间支持AMP异构多核框架，满足异构通讯。

    多场景应用

    WTC-T153-S核心板物料100%国产化，功能全面，超高性价比，能够满足在工业控制、电力、新能源、交通、医疗、仪器仪表等多个行业的应用。

    丰富的外设接口

    拥有USB3.0、USB2.0、I2S、I2C、UART、SDIO3.0、MIPI-CSI、MIPI-DSI、RGB、SPI、GPIO等接口



  • ▊规格参数

    WTB-T153-S 工控板 基本参数

    SOC

    全志T153

    ●MPU：Quad 1.6-GHz Arm® Cortex®-A7 MPCore™ cores,

    ●MCU：600-MHz RISC-V E907

    ISP

    ●支持两路Sensor输入

    ●最大图像分辨率: 2M (1920×4224)

    ●支持颜色格式转换 • YUV422/YUV420/RGB888/RGB565

    ●支持算法：DRC/LSC/DPC/CTC/2D/3D-LUT

    GPU

    ●显示引擎DE，最大支持显示输出1080P

    ●G2D（图形2D），支持混合层最大2048x2048pixels，旋转大小4096x4096pixels

      支持渐变颜色填充，支持预乘阿尔法图像数据，支持2个Duff-Porter Alpha混合技术

    EMMC

    支持256MB/512MB   NAND Flahs/8GB EMMC，默认8GB

    DDR

    支持256MB/512MB/1GB DDR3，默认512MB

    电源

    DC 12V

    尺寸

    175mm*130mm

    Linux内核

    Linux5.10

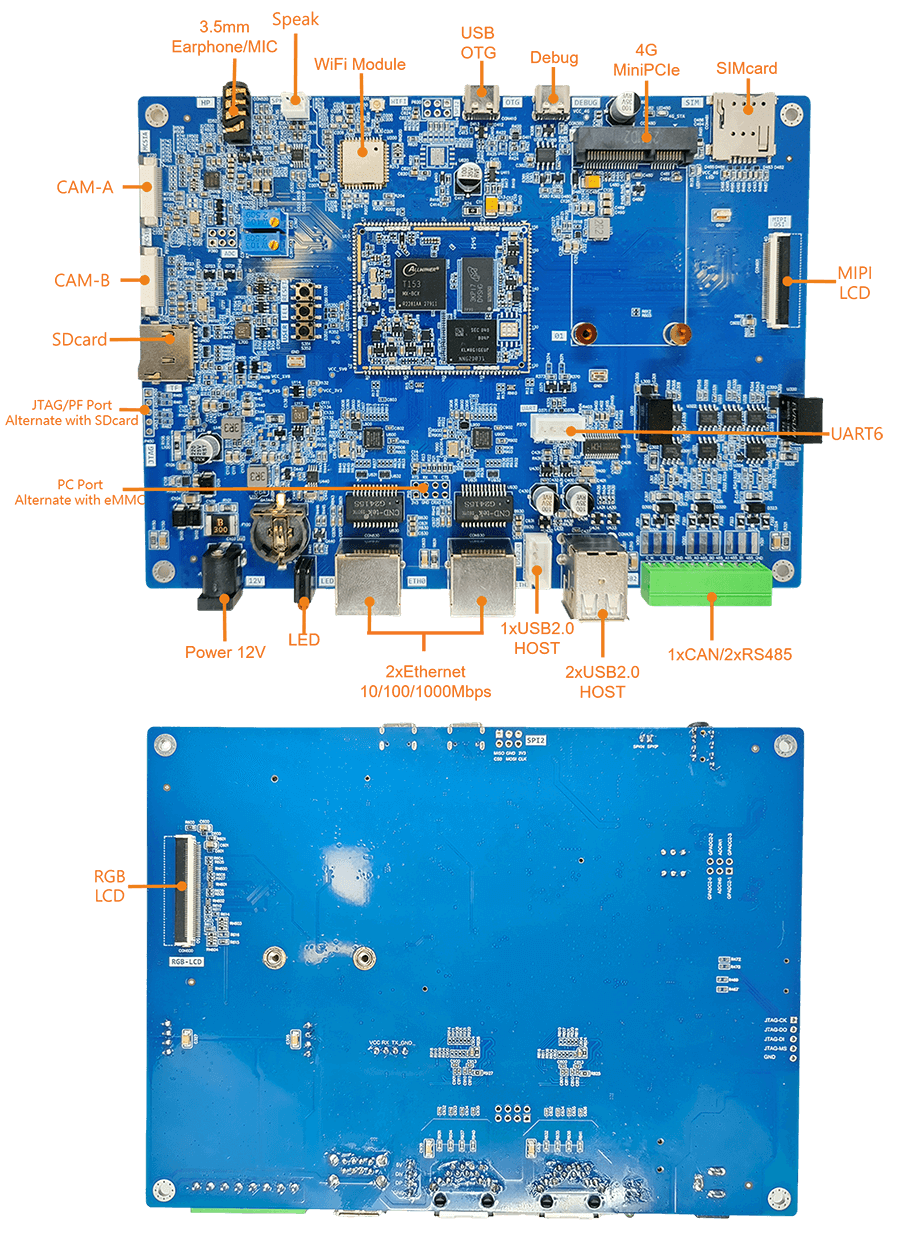

    WTB-T153-S 工控板 功能参数

    外设

    数量

    参数

    Ethernet

    2

    2路RJ45，支持1000/100/10 Mbps传输速度

    WiFI

    1

    AP6212，802.11b/g/n

    4G

    1

    Minipcie接口，板载MicroSIM卡槽

    USB2.0

    3

    2路USB2.0 HostA接口，1路XH2.54-4Pin

    USB OTG

    1

    1路TypeC接口，支持OTG功能，用于Device或者HOST

    MIPI-DSI

    1

    40FPC 0.5mm pitch

    理论输出分辨率可达1920x1080@60Hz，实际要根据FPC线缆情况

    ●注意 MIPI-DSI 和 RGB 引脚复用，同时只能使用一个

    RGB

    1

    50FPC 0.5mm pitch

    ●因为引脚复用，实际输出的是R7~R2，B7~B2，G7~G2

    MIPI-CSI

    Camera

    2

    2路Camera输入

    CAM-A：使用MCSIA这组信号，1 Lane CLK+2Lanes Data

    CAM-B：使用MCSIA这组信号，1 Lane CLK+2Lanes Data

    CAN

    1

    1路隔离CAN接口

    RS485

    2

    2路隔离RS485接口，驱动带自动流控控制方向

    Audio

    1

    板载Codec芯片ES8388，3.5mm Audio Jack，支持录音

    SPK

    1

    1路Speak输出，最大功率3W ClassD功放

    TFcard

    1

    1路TF卡接口

    KEY

    3

    1个FEL按键用于下载模式

    2个按键分别：RESET、USER

    Debug

    1

    UART2通过USB转串口，连接到TypeC输出，方便debug调试

    RTC

    1

    板载RTC芯片及电池插座

    LIVE LED

    1

    心跳灯

    UART

    1

    1路UART接口，XH2.54 4Pin，TTL电平

    ●注意复用RISC-V的调试串口

    JTAG接口

    1

    PF端JTAG调试口，可用于ARM/RISC-V

    ●注意复用了SDcard的引脚，JTAG和SDcard要分开使用



  • ▊资料下载



  • ▊订购方式


    规格型号

    核心板型号

    主频

    内存

    存储

    温度范围

    备注

    WTB-T153-S-8E512D-160-E

    1.6GHZ A7*4

    512MB DDR3

    8GB eMMC

    扩展温度：-25℃~+85℃


    WTB-T153-S-256N512D-160-I

    1.6GHZ A7*4

    512MB DDR3

    256MB NAND

    工业级：-40℃~+85℃


    更多的配置请联系我们！


  • 其它推荐：

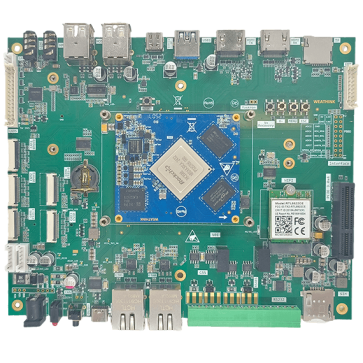

    G2L工控板

    ●CPU：瑞萨G2L●架构：2xCortex A55 + Cortex M33●主频：1 2GHZ●内存：1GB 2GB DDR4工业级●Flash：8Gbyte eMMC●操作系统：Linux5 10

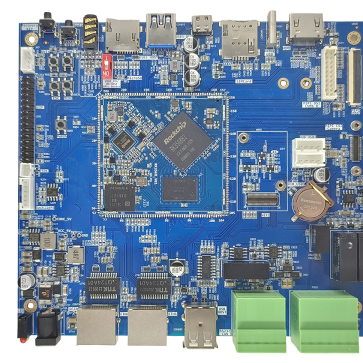

    RK3568J工控板

    ●CPU：Rockchip RK3568J●架构：Cortex A55 四核●主频：1 8GHz（工业级）●内存：2GByte DDR4工业级(可用4GByte)●Flash：8Gbyte eM

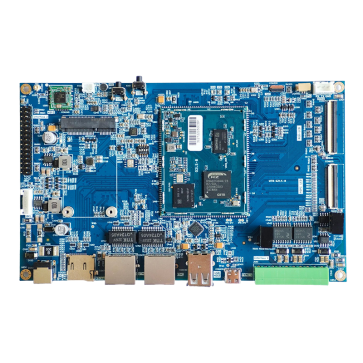

    AM6254工控板

    ●CPU：TI AM62XCortex A53 单核 双核 四核●架构：Cortex A53●主频：1 4GHZ●内存：2GByte DDR4工业级（可用1GByte）●Flash：8Gb

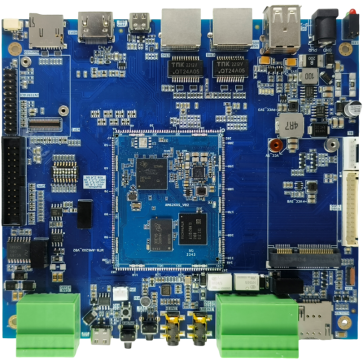

    RK3588工控板
