瑞萨品质 · 异构双核 Renesas RZ/G2L 平台

瑞萨 G2L 工业级 ARM 工控机 (WTG-G2LS)

Name: G2L工业网关
Brand: Weathink 维芯科
SKU: G2L工业网关

维芯科瑞萨 G2L 工控机基于 Cortex-A55 与 M33 异构架构，集成 3D GPU 与硬件编解码。整机采用无风扇坚固机箱，支持 -40℃~+85℃ 工业宽温与 1080P 显示，集成双千兆网口、双路 CAN-FD 与多路隔离串口，为工业 HMI、医疗监护及边缘网关提供即装即用的整机方案

主处理器: Renesas RZ/G2L (2核 1.2GHz)

存储: DDR4 + eMMC

显示接口: HDMI LVDS

TP接口: 电容屏接口

网络接口: 2x千兆以太网 1xWiFI 1x4G

串行接口: 1XCAN 2xRS485 1xRS232

USB接口: 2xUSB2.0 1xOTG

其他接口: SPK MIC

供电输入: 9~24V宽压输入

操作系统: Linux 5.10

查看订购选型列表申请开发板套件样品

处理器：Renesas RZ/G2L (2核 1.2GHz)
显示接口：HDMI LVDS
网络接口: 2x千兆以太网 1xWiFI 1x4G
串行接口: 1XCAN 2xRS485 1xRS232
操作系统：Linux5.10

G2L工业网关基本参数

G2L工控机是基于杭州维芯科电子有限公司推出的一款采用日本瑞萨Renesas G2L系列为核心的嵌入式核心板G2LS，在这款核心板上进行开发设计的工控机。该系列G2LS工控机基于 ARM Cortex-A55 内核，具有高性能、低功耗、多接口、低成本等特性，同时提供 3D 图形加速和关键外设的集成，可满足各种应用需要，支持主流DDR4内存，同时提供双路千兆以太网，多路串口来满足工业产品的需求。

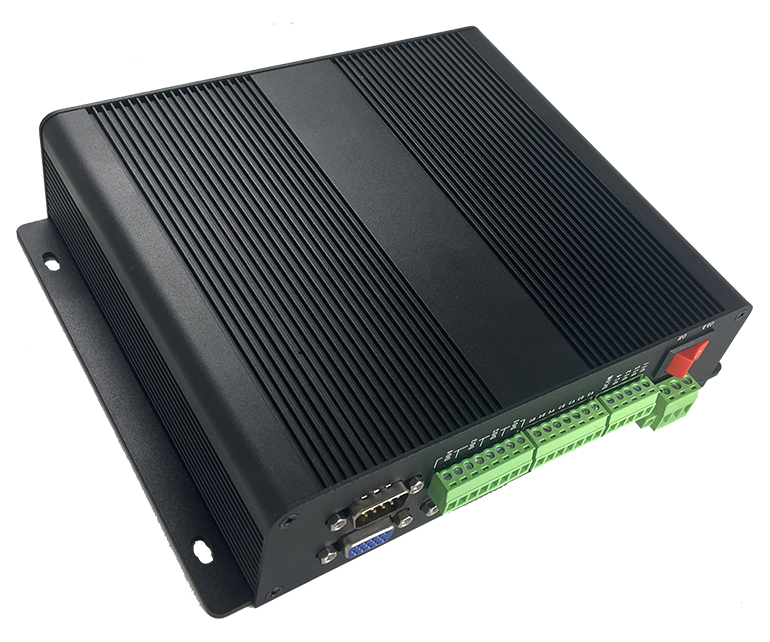

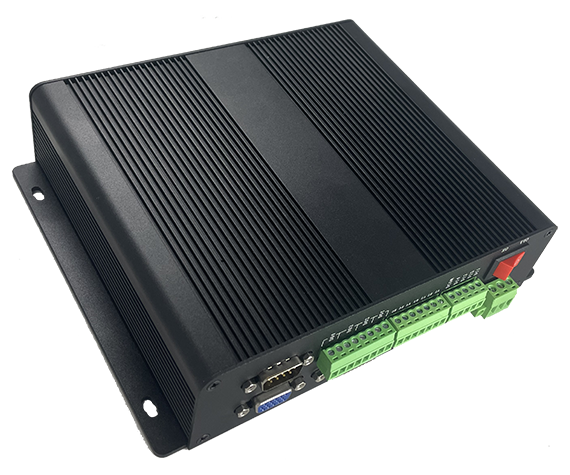

4 副本770.png

RZ/G2L系列处理器是日本瑞萨推出的通用处理器，集成Cortex-M33实时硬核，支持2路千兆网、2路CAN-FD、高清显示接口、摄像头接口、3D、H.264视频硬件编解码、USB接口、多路串口、PWM、ADC，是当前市场上接口最全面的MPU之一，而且长达10年+生命周期让您选择之后没有后顾之忧。

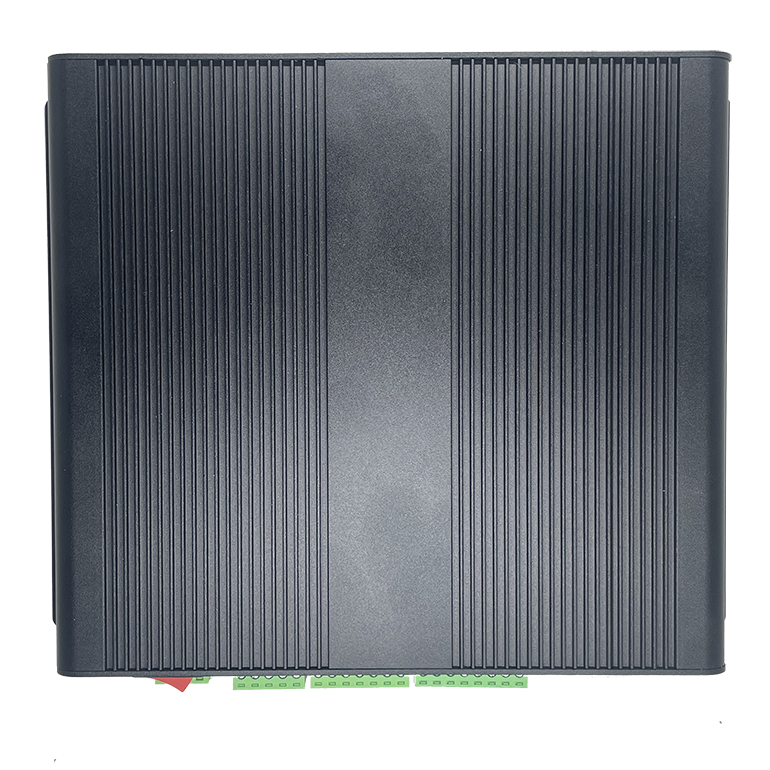

1 副本(770).png

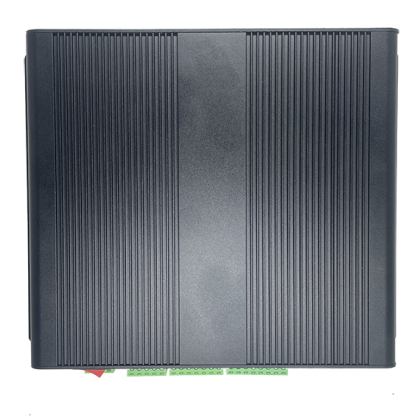

工控机正面图

工控机接口外观图：

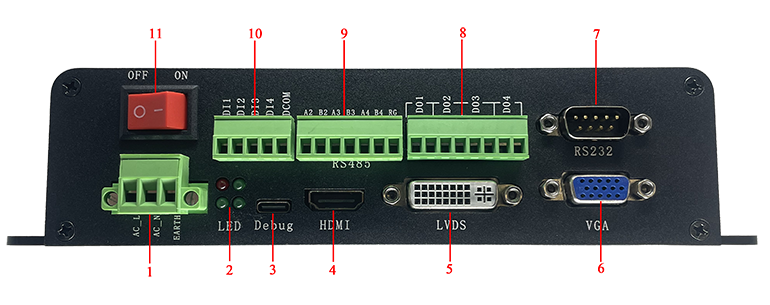

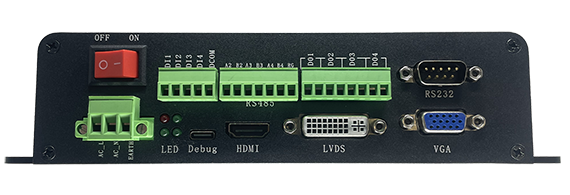

工控机侧A面图

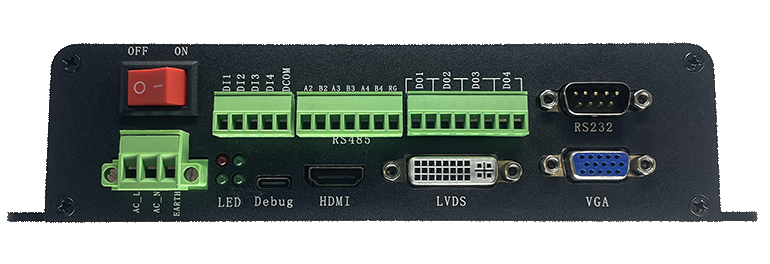

3 副本770.png

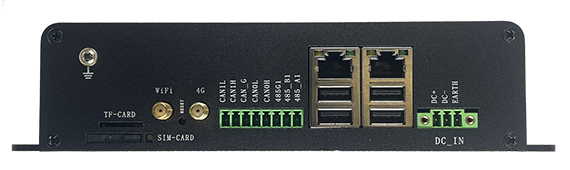

工控机侧B面图

工控机接口资源：

序号	项目	功能说明
1	Ground	接大地
2	TF-Card	TF/SD卡座
3	WiFi天线	外置WiFi天线SMA母座
4	4G天线	外置4G天线SMA母座
5	CAN0	CAN0通信接口（含在8Pin，2.54mm座里面）
6	Ethernet1	千兆以太网Ethernet1，RJ45座
7	Ethernet2	千兆以太网Ethernet2，RJ45座
8	DC_IN	直流电源接口，3Pin，2.54mm座
9	USB1	USB2.0 Host1
10	USB2	USB2.0 Host2
11	USB3	USB2.0 Host3
12	USB4	USB2.0 Host4
13	485_1	RS485通信接口（含在8Pin，2.54mm座里面）
14	CAN1	CAN1通信接口（含在8Pin，2.54mm座里面）
15	Reset	复位按键
16	SIM_Card	4G模块SIM座


序号	项目	功能说明
1	AC-IN	交流电源接口，3Pin
2	LED	LED指示灯
3	Debug	Debug调试口
4	HDMI	HDMI显示接口，可以接高清液晶屏
5	LVDS	LVDS显示接口，可以接高清液晶屏
6	VGA	VGA显示接口，可以接通用显示屏
7	RS232	RS232通信接口，DB9公座
8	DO	GPIO输出口（接口8PIN，间距2.54mm）
9	RS485	RS485通信接口2/3/4（接口7PIN，间距2.54mm）
10	DI	GPIO输入口（接口5PIN，间距2.54mm）
11	OFF/ON	交流电源开关

G2L工业网关完整外设规格
