NXP iMX6DL/Q 核心板 (WTC-I.MX6Q-J)
维芯科i MX6 DL Q核心板基于NXP经典Cortex-A9架构，提供双核 四核配置。内置3D 2D GPU与1080P硬件编解码，支持多屏异显。具备 -40℃~+85℃ 温度适应力，原生搭载千兆以太网与双路 CAN，深度赋能智能制造装备、PLC 控制及便携式医疗影像仪器的互联运作。
WTC-IMX6-J 核心板
WTC-IMX6-J核心板采用NXP Cortex-A9核心板，采用NXP Cortex-A9系列处理器，元器件均选用业内知名可选配工业级版本，严酷正规渠道、高品质器件，PCB板采用高密度8层板沉金设计;的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。超高品质，稳定可靠。

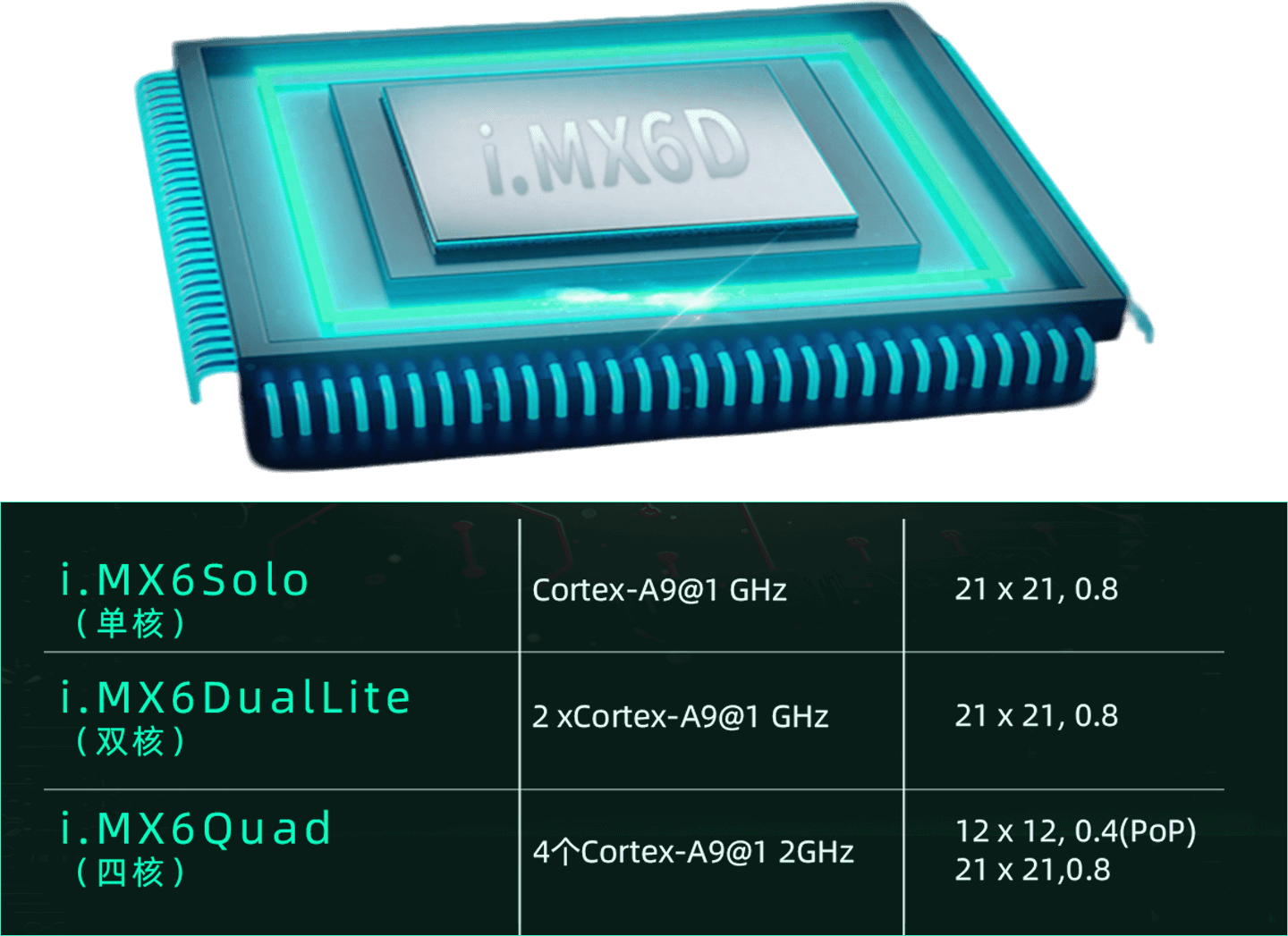

强劲核“芯 ” 性能瞩目
基于NXP Cortex-A9处理器，主频高达1.0GHz，兼容单/双/四核， 单核处理能力达2.5DMIPS，双核数据处理能力较Cortex-A8提升2.5倍*， 优化的L2缓存，结合存取延时技术，提高性能同时降低功耗， 实现高性能低功耗方案的理想之选。

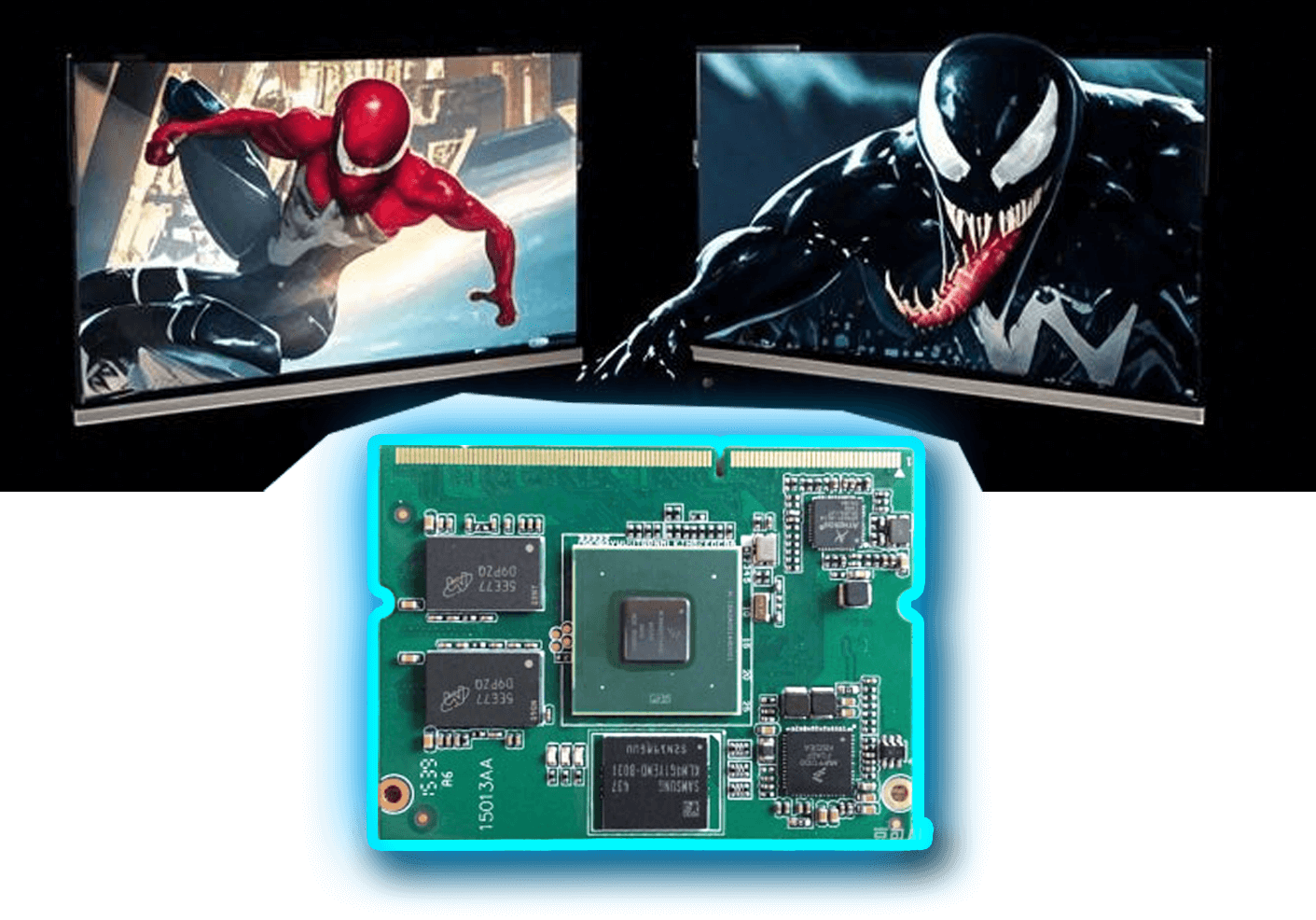

i.MX6的双屏时代，带你进入全新体验
WTC-IMX6-J核心板支持双屏同步显示，双屏异步显示。
异步显示支持LVDS与LCD、HDMI与LVDS、HDMI与LCD、LVDS0与LVDS1多种异步显示方式。
丰富接口、强劲性能、设计更灵活
核心板将CPU所有引脚全部引出，不仅支持千兆以太网、DVP、MIPI摄像头、音频、SDHC等接口，还支持MIPI摄像头、MIPI屏、MLB总线、EIM BUS 27位地址、32位数据总线等。
强大的编解码功能
WTC-IMX6-J系列处理器集成了1080P视频编解码、2D/3D图像形加速、H.264硬件压缩等强大的多媒体编解码功能，轻松流畅处理多媒体文件。
稳定的操作系统支持
Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5。
丰富的软硬件参考资料
提供丰富的光盘资料，配套软硬件设计指导书、参考图纸、软件API、评估Demo等，协助开发者快速完成产品设计。

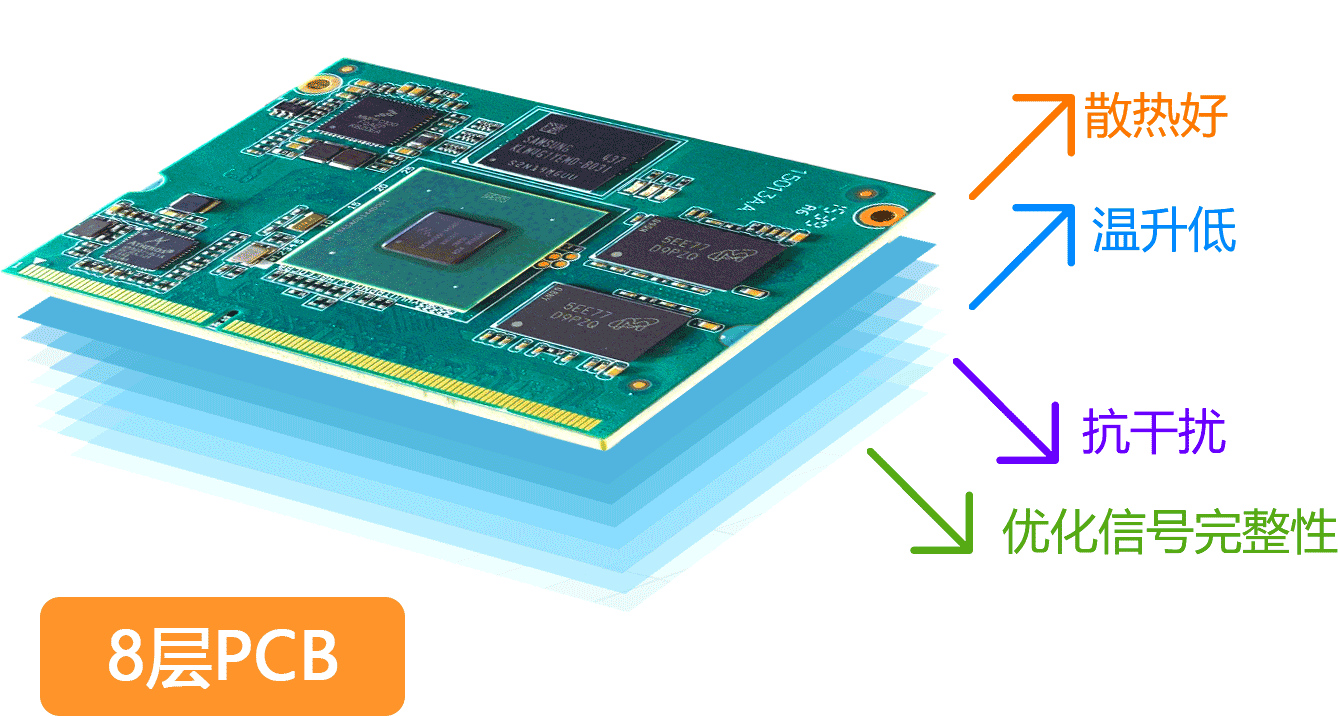

专业硬件设计 高标准选料、工艺
选用Toshiba、Micron、Microchip、MPS、TI、Amphenol等大品牌、高品质器件，同时进行严格的来料检验，从根源上保证产品品质； 采用8层PCB沉金工艺，充分考虑电磁兼容及信号完整性设计，确保系统稳定运行。
灵活切换 轻松升级
标配i.MX6双核，兼容单/双/四核，有利于工程师快速开发一系列差异化产品。
产品应用
适用于汽车电子、多媒体播放、信息终端、生物安全、仪器仪表、工业自动化、智能家居等。
NXP iMX6DL/Q核心板 基本参数
| WTC-I.MX6J核心板基本参数 | ||
| CPU | 处理器 | NXP I.MX6系列处理器 ●I.MX6DL：2个Arm® Cortex®-A9内核，运行频率高达1 GHz ●I.MX6Q：4个Arm® Cortex®-A9内核，每个内核运行频率高达1.2 GHz 512 KB L2缓存，32 KB指令和数据缓存，NEON SIMD媒体加速器 |
| VPU | Decoding ●I.MX6DL： 1080p30 + D1 I.MX6Q：1080p 60 h.264 Encoding ●I.MX6DL/Q： 1080p30 H.264 BP/双720p编码 | |
| GPU | ●I.MX6DL：3D Vivante GC880，速率35Mtri/s 266Mpxl/s 支持Open GL ES 2.0 2D Vivante GC320，最高600Mpxl/s ● I.MX6Q：3D Vivante GC2000，速率200Mtri/s 1000Mpxl/s, 支持OpenGL® ES 3.0 and Halti, CL EP 2D Vivante GC355，速率300Mpxl/s, 支持OpenVG™ 1.1 | |
| 内存 | EMMC | 支持8GB/16GB/32GB eMMC4.3 |
| DDR | 支持1GB/2GB/4GB DDR3 | |
| 通用规格 | 工作电压 | DC 5V |
| 工作温度 | 工业级：-40℃~85℃ 商业级：0℃~70℃ 扩展温度级：-20℃~70℃ | |
| 接口方式 | 标准DIMM接口 | |
| 软件参数 | Linux内核 | Linux4.19 |
| 安卓版本 | 安卓4.4.2 | |
NXP iMX6DL/Q核心板 完整外设规格
| WTC-I.MX6J核心板外设规格 | |||
| 功能 | 外设 | 数量 | 参数 |
|---|---|---|---|
| 显示输出 | MIPI-DSI | 1 | 2-Lane，速率1Gbps |
| HDMI TX | 1 | HDMI 1.4端口 | |
| LVDS | 1 | 最高速率165 Mpixels/sec，分辨率可达1920*1080@60HZ | |
| Parallel RGB | 1 | 24bit并行接口，最高速率225 Mpixels/sec，分辨率可达1920*1080@60HZ | |
| 摄像头 | MIPI-CSI | 1 | MIPI CSI-2串行摄像头端口，在1/2/3通道模式下支持高达1000 Mbps/通道，在4通道模式下高达800 Mbps/通道。CSI-2接收器核心可以管理一个时钟通道和多达四个数据通道。每个i.MX 6Dual/6Quad处理器都有四个通道。 |
| DVP | 1 | 并行摄像头端口（最高20位，峰值最高240 MHz） | |
| USB | USB2.0 | 3 | 三路USB 2.0 (480 Mbps)主机 ●其中1路HS主机，集成高速PHY ●其中2路HS主机，集成HS-IC USB PHY |
| USB OTG | 1 | 1路USB 2.0 OTG，速度最高可达480Mbps，集成HS USB PHY | |
| PCIe/SATA | PCIe2.0 | 1 | PCI Express（Gen 2.0）双模复合体，支持根复合体操作和端点操作。使用x1 PHY配置。 |
| SATA II | 1 | 硬盘驱动器——SATA II，3.0 Gbps | |
| 多媒体 | Audio | ≤3 | 三路，支持I2S/SSI/AC97, 最高速率 1.4 Mbps |
| SDIO | 4 | 支持4路MMC/SD/SDIO接口 ●SD和SDIO卡的1位或4位传输模式规格，最高可达UHS-I SDR-104模式（最大104 MB/s） ●SDR和DDR模式下高达52 MHz的MMC卡的1位、4位或8位传输模式规范（最大104 MB/s） | |
| 串行通信 | CAN | ≤2 | 两路FlexCAN，最高速率1Mbps |
| Ethernet | ≤1 | 支持1000/100/10 Mbps传输速度 兼容IEEE1588 | |
| I2C | ≤3 | 最高速率400KHZ | |
| UART | ≤5 | 最高速率可达4Mbps 提供RS232接口 支持9位RS485多点模式 五个UART中的一个（UART1）支持8线，而其他四个支持4线。这是由于SoC IOMUX的限制，因为所有UART IP都是相同的。 | |
| CSPI | ≤5 | 增强型CSPI | |
| PWM | 4 | 四路 | |
