EN全志T153接 WIFI 和 BT (AP6212) 的原理图设计
在嵌入式开发中，AP6212 是一款经典的 WIFI/BT 二合一模组（基于 Broadcom 芯片），支持 2.4G WIFI 和蓝牙 4.2。本文将基于全志 T153 平台，深入剖析其原理图设计的核心要点。
1. WIFI 接口电路：SDIO 3.0 与供电设计
AP6212 的 WIFI 部分通过 SDIO 接口与主控通信，其稳定性的关键在于时序匹配与电源纯净度。
1.1 SDIO 信号连接
根据原理图设计，T153 的 SDC3 接口作为 WIFI 数据链路：
●核心信号：包括 SDC3-CLK、SDC3-CMD 及数据线 SDC3-D0 至 D3。
●串联匹配：在 SDC3 链路中，主控端与模组端共计串联了 22Ω ~ 33Ω 的匹配电阻（如 R1000、R220 等）。
●阻抗要求：PCB 布线必须严格控制 50Ω 单端阻抗，且 SDIO 组内信号需做 等长处理，误差控制在 200mil 以内，以防止高速数据传输下的相位偏移。

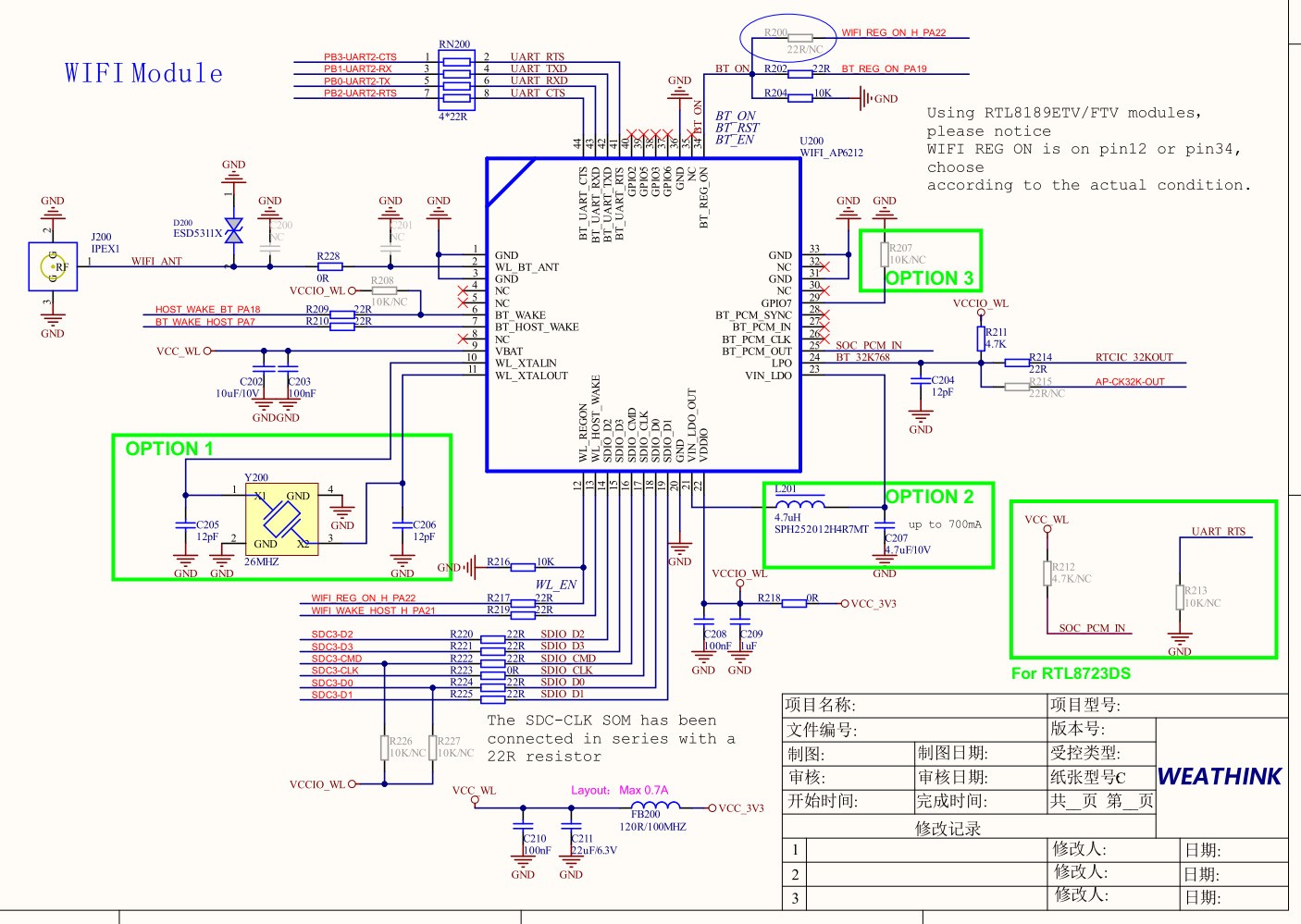

图一 WIFI部分电路

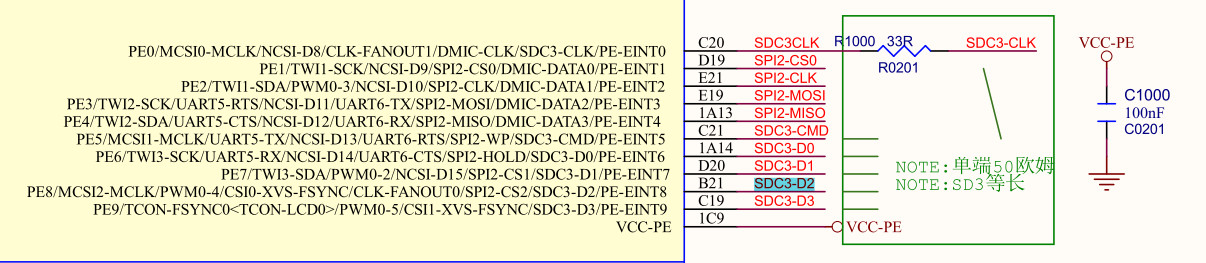

图二 核心板部分SDIO电路
1.2 电源系统设计
●主供电 (VBAT)：AP6212 需要一组稳定电源，原理图中通过磁珠 FB200 将系统 VCC_3V3 隔离为 VCC_WL。
●滤波保障：在模组输入端配置了 22uF 大电容（C211）和 100nF 去耦电容，用以平抑 WIFI 在数据突发传输（如载波启动）时的电压跌落。
2. 蓝牙接口电路：UART、时钟与音频
蓝牙部分独立于 WIFI 运行，通过 UART 接口进行控制和数据交换。
2.1 UART 与硬件流控
AP6212 蓝牙通过 PB0-UART2 接口连接。
四线连接：由于蓝牙数据吞吐量较大，设计中使用了 UART2-TX/RX 以及 UART2-RTS/CTS。硬件流控能有效防止在高波特率下发生 FIFO 溢出，确保蓝牙音频或文件传输不掉线。
2.2 时钟电路 (LPO)
蓝牙模组在休眠及低功耗模式下极度依赖 32.768KHz 外部时钟：
设计方案：原理图中 OPTION 3 提供了外部实时时钟（RTC）输入路径。若主控 RTC 驱动能力不足，需增加 10KΩ 上拉电阻（R207）以增强信号幅值。
3. 控制信号与射频端处理
3.1 使能与唤醒逻辑
●WIFI_REG_ON (PA22)：高电平使能 WIFI 模块。
●BT_REG_ON (PA19)：高电平使能蓝牙模块。
●中断反馈：WIFI_WAKE_HOST (PA21) 和 BT_WAKE_HOST (PA7) 用于在系统休眠时，由模组发起中断信号唤醒全志 T153 主控，实现整机低功耗管理。
3.2 射频天线布局
天线座（J200）前端布置了 ESD5311X 静电防护管。在 Layout 时，射频走线应尽量短且直，参考地平面必须完整，避开任何切换式电源（DC-DC）区域。
