I.MX6增加LAN8720驱动调试经验分享

原创 2022-03-03 00:26:50

IMX6增加LAN8720驱动调试经验分享　　

问题现象：

网络经常Link up 10/Half或者100/Half 或者 100/Full等

非常的不稳定。

实际测试时候发现i.mx6 配置成RMII的时候MDC时钟为8MHZ

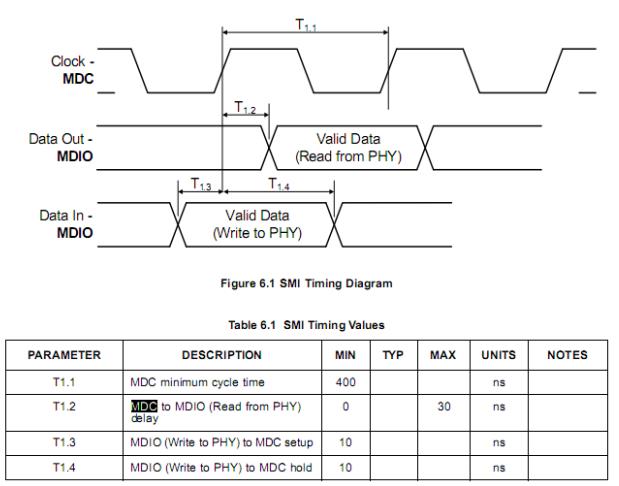

然后查看LAN8720的规格书

发现MDC的最大只能2.5MHZ。

所以这里就有问题了，因此查看i.mx6的规格书

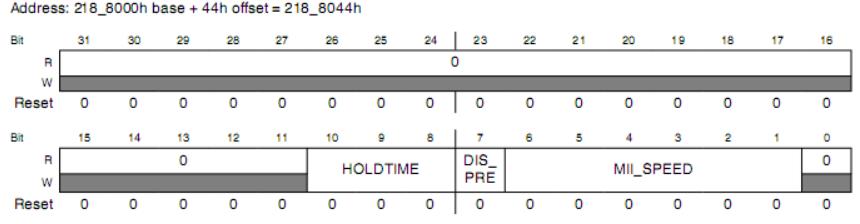

寄存器MII Speed Control Register (ENET_MSCR)

因为我们采用外部50MHZ有源时钟连接GPIO16，猜测内部MAC时钟不会低于50MHZ，因此将MSCR修改成0x9即可。

此时就可以使用了
