全志T153外接音频ES8388的原理图设计

原创 2026-06-20 15:20:29

1. 概述

在嵌入式工业控制与智能硬件开发中,音频输入输出是常见的功能需求。全志(Allwinner)T153作为一款高性能、高性价比的工业级处理器,未内置高性能立体声CODEC。为了实现高品质的音频播放和录音功能,外接专用的音频编解码芯片成为必然选择。本篇技术文章将基于顺芯(Everest)的低功耗立体声音频CODEC芯片 ES8388,深入探讨其与全志T153处理器的硬件原理图设计、接口信号连接以及外围关键电路的设计要点。


2. ES8388芯片特性与架构简析

ES8388是一款高性能、低功耗、低成本的音频编解码芯片,内部集成了多位Delta-Sigma调制器,对时钟抖动具有很低的敏感度,并具备极低带外噪声。其核心特性包括:

●ADC/DAC架构:支持24-bit、8 kHz至96 kHz的采样频率。ADC动态范围达95 dB,THD+N为-85 dB;DAC动态范围达96 dB,THD+N为-83 dB。

●音频接口:支持标准I²S(Inter-IC Sound)、Left Justified、DSP/PCM等数字音频串行接口,支持主(Master)/从(Slave)模式。

●模拟功能:集成麦克风放大器(Mic Amp)、40mW耳放(Headphone Amp)、自动电平控制(ALC)、噪声门以及灵活的模拟混音与增益调节。

●电源供电:支持1.8V至3.3V的宽工作电压,其中7 mW低功耗播放,16 mW录播同时运行。


3. T153与ES8388数字接口电路设计

全志T153与ES8388之间的通信包含控制总线与数字音频数据总线两个部分。在原理图设计中,主要分为以下两个关键接口:


3.1 I²C控制总线连接

ES8388支持I²C和SPI两种微控制器配置接口。在全志T153方案中,通常采用标准的2线 I²C 总线进行寄存器配置。设计时需将ES8388的 SCL(时钟线)和 SDA(数据线)连接到T153的对应I²C控制器引脚上,并在信号线上预留4.7kΩ的上拉电阻至3.3V,以保证总线通信的稳定性。


3.2 I²S串行音频数字接口连接

数字音频信号的传输通过 I²S 串行总线实现。在此系统中,通常配置全志T153为主设备(Master),ES8388为从设备(Slave)。主要引脚连接如下:

●MCLK (Master Clock):系统主时钟输入,通常由T153提供256Fs或384Fs的频率(如 I2S_MCLK 或通用时钟输出 CLK_OUT)。

●BCLK (Bit Clock):音频串行位时钟,由主设备T153产生。

●LRCK (Frame Clock / WS):左右声道帧时钟,指示当前传输的是左声道还是右声道数据。

●DACDAT:数字音频播放数据输入,连接到T153的 I2S_DO (Data Output)。

●ADCDAT:数字音频录音数据输出,连接到T153的 I2S_DI (Data Input)。

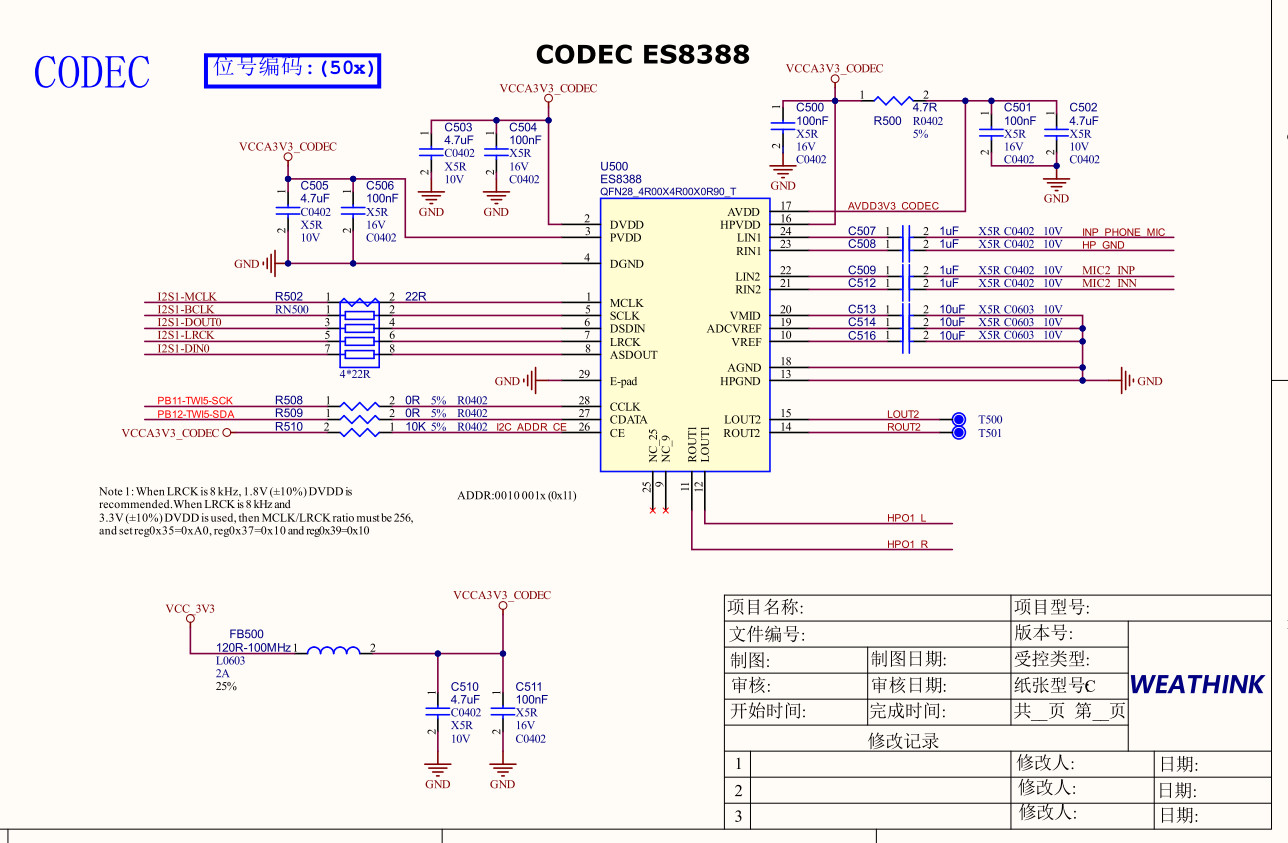

图一 T153接ES8388原理图


4. 模拟输入与输出外围电路设计

4.1 3.5mm耳机输出与音频功率放大电路

ES8388集成了40mW的耳机放大器,支持Capless(无电容)模式和传统AC耦合模式。在具体原理图设计中:

●耳机通道:音频输出引脚 LOUT1 和 ROUT1 经串联的隔直电容(通常为100µF至220µF的钽电容或低ESR电解电容,用于滤除DC偏置)连接至3.5mm立体声音频插座。

●消噪设计:在耳机座引脚处需并联静电保护器件(TVS),并在信号线上预留放电电阻,以消除插拔耳机瞬间可能产生的Pop音(冲击声)。


4.2 麦克风输入偏置电路

ES8388提供内置的麦克风偏置电压引脚 MICB。输入电路设计中,驻极体麦克风(MIC)需要受控的直流偏置电压才能正常工作。应将 MICB 经由2.2kΩ偏置电阻连接至麦克风正极,同时音频信号通过1µF的陶瓷电容交流耦合至ES8388的模拟输入引脚(如 LIN1 / RIN1)。

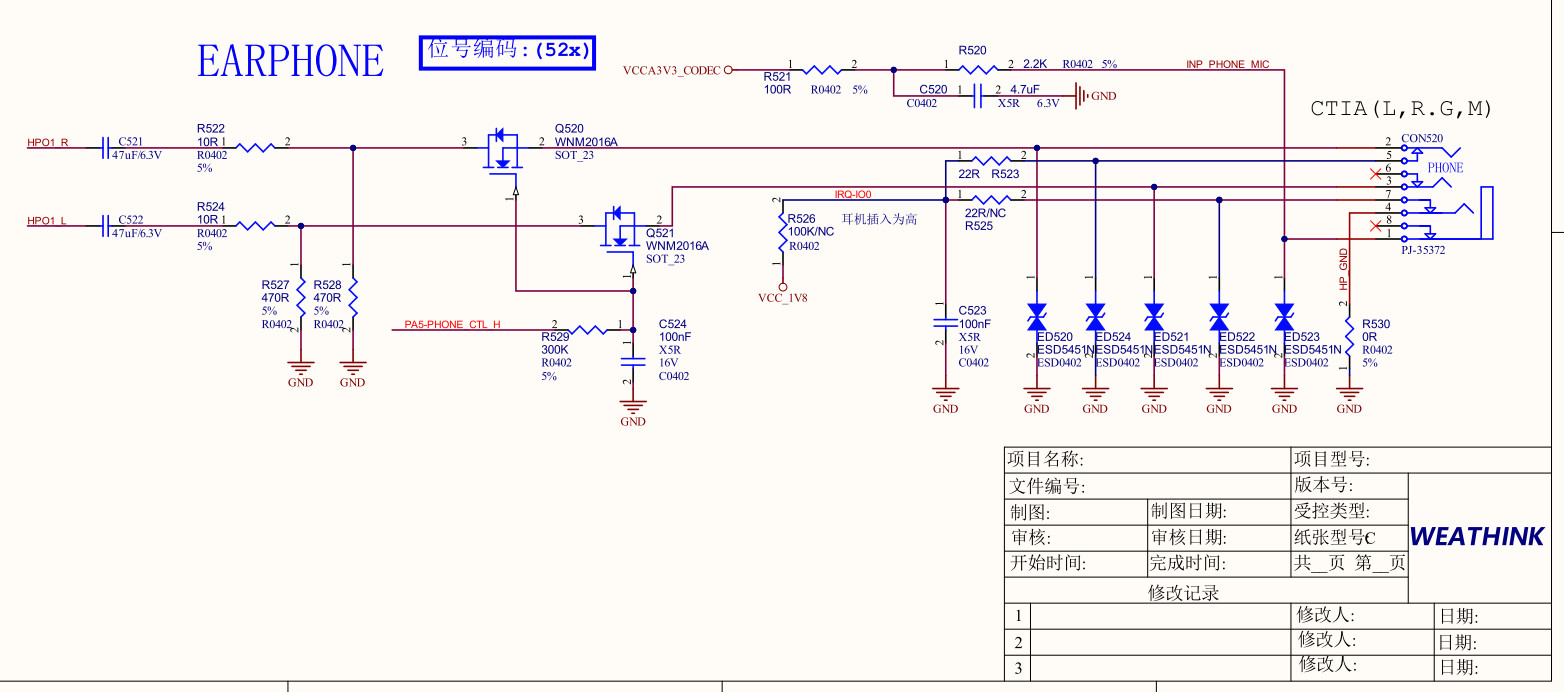

图二 3.5mm耳机接口部分


5. 电源管理与PCB布局注意事项

音频系统对电源噪声极其敏感。ES8388内部包含数字电路和模拟电路,因此在电源设计和布局上应严格遵循以下原则:

●数字与模拟电源分离:模拟电源(VNDA/VCCA)与数字电源(VDDD/VDDIO)应在源头使用磁珠(高度隔离)或分立的LDO隔离,防止高频数字噪声串入模拟音频通道。

●去耦电容配置:每个电源引脚(如VCCA、VCCD)必须紧邻放置一个0.1µF和一个10µF的去耦电容,且走线需先经过电容再进入引脚。

●基准电压源去耦:VREF 环路是CODEC内部ADC/DAC的基准源,需连接一个低ESR的10µF电容和0.1µF电容直连到模拟地,该走线应尽可能短。


6. 维芯科生态合作伙伴寄语

作为全志(Allwinner)的官方生态合作伙伴,维芯科(Weathink)长期致力于为工业控制、智能硬件及边缘计算领域提供极具性价比的硬件方案。维芯科凭借专业的硬件定制服务与深厚的信号完整性技术积累,能为客户提供高效、稳定的全志核心板及定制化底板设计,助力项目加速落地。
