EN全志T153接TF卡的原理图设计和要求
1 全志T153简介
全志T153是一款具备极致性价比的工业级处理器，专为泛工业互联、智能控制和物联网终端等领域打造。它不仅具备强大的基础运算能力，还以其出色的环境适应性和7x24小时的工业级稳定性脱颖而出。在接口方面，T153拥有极其丰富的外设资源，支持多种主流的通信总线、显示接口与存储扩展，能够轻松满足复杂工业场景下对海量数据交互和多设备连接的需求。凭借其极高的性价比与高可靠性，T153为开发者提供了广阔的设计空间，是众多工业核心板和定制终端的优选平台。
2 TF卡原理图设计详解
结合实际的电路图纸与设计Checklist，T153挂载TF卡（MicroSD）的原理图设计需重点关注电源管理、信号匹配及静电防护。

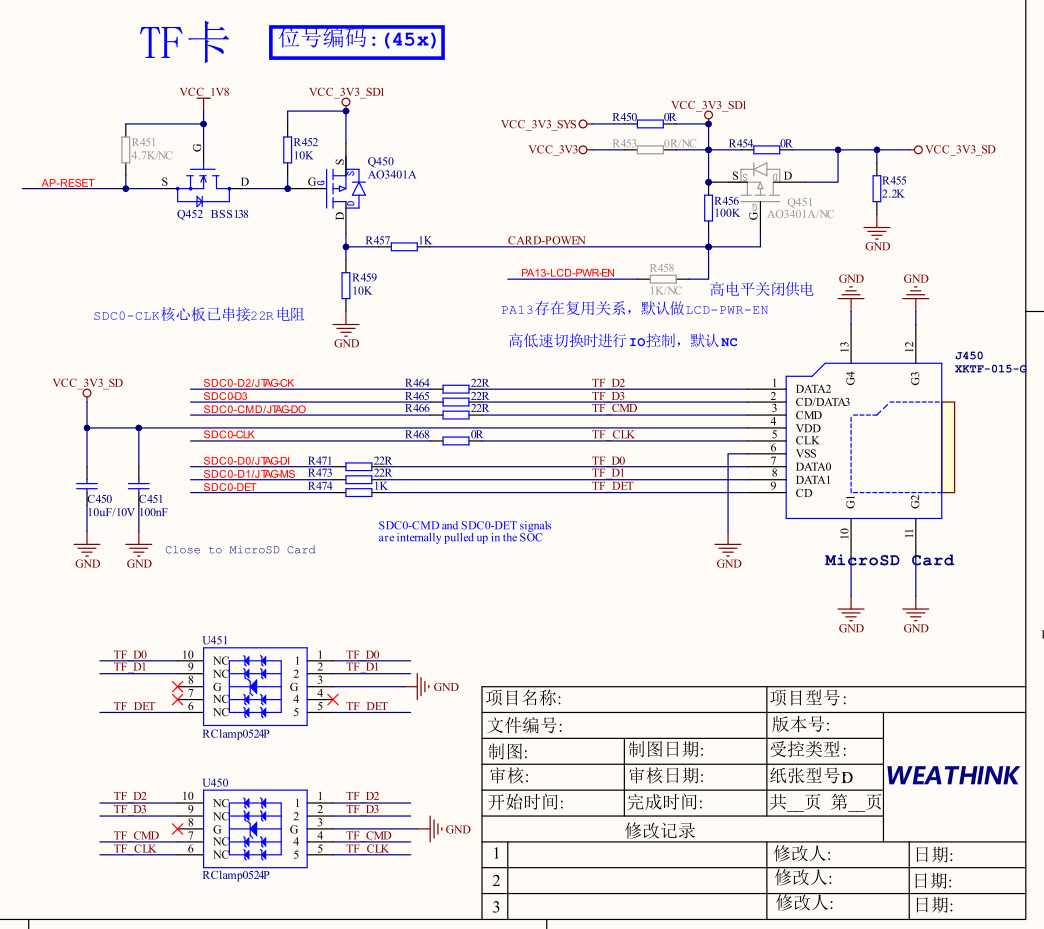

图一 T153接TF卡原理图
2.1 电源控制电路设计
为了支持TF卡的热插拔与低功耗管理，供电部分采用了MOS管（如Q450 AO3401A）作为电源开关。通过主控的PA13引脚（复用为LCD-PWR-EN）来输出高低电平，从而控制VCC_3V3_SD的通断。按照设计规范，必须在原理图中明确标注TF卡电源的工作电压和最大工作电流，以此作为后续PCB Layout中电源线宽设计的直接依据。
2.2 信号线配置与匹配电阻
TF卡接口主要包含SDC0_CLK、CMD、D0~D3数据线以及DET状态检测脚。设计时需注意以下几点：
●内部上拉： SDC0-CMD和SDC0-DET信号在SOC内部已经做好了上拉处理，外部无需冗余设计。
●时钟线匹配： SDC0-CLK信号线严禁接上拉电阻。必须串接阻抗匹配电阻（通常建议为33R，若核心板内部已串接22R则按实际情况调整），且该电阻必须靠近AP（主控端）摆放。
●数据线匹配： CMD及D0~D3数据线上也均需串接22R电阻以抑制信号反射，保障通信质量。
2.3 ESD静电防护要求
TF卡卡座属于用户可直接接触的外部接口，存在较高的静电击穿风险，因此SD接口所有信号线必须挂载ESD保护器件（如图中的RClamp0524P）。
选型时需严格关注器件的寄生电容：若支持SD 3.0高速模式，CLK、CMD、DATA信号的ESD器件容抗必须小于5pF；若仅为SD 2.0模式，则需小于35pF，以免导致高速信号边沿畸变。
3 PCB Layout布线要求
为了保证TF卡在高速读写下的数据完整性，Layout阶段必须严格遵循以下规则，并在原理图中提前做好要求批注：
3.1 阻抗与参考平面
所有TF卡信号线的走线阻抗必须严格控制在 50 +/- 10% ohm。走线下方的参考平面必须保持完整，严禁跨越分割区。同时，信号线之间需保持 2W 的间距，以最大程度降低通道间的串扰。
3.2 时钟信号（CLK）特殊处理
CLK作为最关键的同步信号，走线需做包地处理；如果因空间受限无法包地，则必须与其他信号线保持至少 8mil 的间距。此外，CLK的串联电阻必须靠近主控摆放，且串阻与主控CLK管脚之间的连接走线距离必须 ≤300mil。
3.3 等长控制
为了保证数据采样的精准度，数据线 D0~D3 以及 CMD 信号线相对于时钟信号 CLK 需要进行严格的等长控制，误差范围需控制在 <500mil 以内。
4 关于维芯科
维芯科（Weathink）作为专业的全志方案设计公司，拥有十余年高频高速信号及大型硬件的研发经验。我们提供极具性价比的T153工业核心板及深度的硬件定制服务，致力于为企业客户提供稳定可靠的一站式解决方案，助力工业控制与边缘计算产品高效落地。
