瑞芯微RK3588J实现SATA3.0连接NGFF M.2硬盘的硬件设计指南

原创 2026-05-05 10:20:09

在工业控制、边缘计算及车载多媒体领域,高速大容量存储是核心需求之一。瑞芯微(Rockchip)旗下的旗舰级SoC RK3588J因其强大的性能和丰富的接口能力,常被用于驱动高速存储设备。本文将结合实际电路设计,详细介绍如何通过RK3588J的PCIe 2.0/SATA 3.0复用接口,连接NGFF M.2接口硬盘。


1、 核心协议与接口标准概述

1.1 SATA 3.0 协议

●SATA 3.0(Serial ATA Revision 3.0)是广泛应用于固态硬盘(SSD)和机械硬盘(HDD)的串行接口协议。

●速率: 理论最高传输带宽为 6Gbps。

●特性: 具有极高的软硬件兼容性,支持热插拔及NCQ(原生指令队列)技术,能有效提升随机读写性能。在RK3588J平台中,SATA3.0通常通过Pipe PHY与PCIe 2.0信号进行多路复用(Mux)。


1.2 NGFF (M.2) 接口特性

●NGFF(Next Generation Form Factor),即现在的M.2接口,是专为超薄设备设计的新一代接口标准。

●接口类型: 常见的有B Key、M Key等。根据原理图(图一)显示,本设计采用的是 B Key 类型的插槽。

●传输能力: M.2接口是一个物理规范,其内部可以走SATA、PCIe、USB、HSIC、UART等多种协议。

●速率优势: 若走SATA 3.0通道,速率上限为6Gbps;若走PCIe 3.0 x4通道(NVMe),速率可突破32Gbps。


2、RK3588J 主控端设计

在RK3588J的设计中,PCIE20/SATA30 Mux0 模块提供了灵活的配置方案。

2.1 信号定义: * TX/RX 差分对: SATA30_0_TXP/N 和 SATA30_0_RXP/N 负责数据的发送与接收。根据原理图,这些引脚位于BGA封装的M34/M33及N33/N34位置。


2.2 参考时钟: 尽管SATA模式下通常使用内部时钟,但原理图保留了 PCIE20_0_REFCLKP/N 差分对,以确保在切换为PCIe模式时的兼容性。


2.3 电源供电:

主控端的PHY电路需要稳定的模拟电源,图中配置了 VCC_0V85_S0 (M28) 和 VCCA_1V8_S0 (M27),并使用了10uF与1uF的滤波电容组合,以降低高速信号干扰。


2.4 阻抗控制:

对于SATA 3.0差分对,PCB走线必须严格控制差分阻抗为 100 Ohm ±10%。

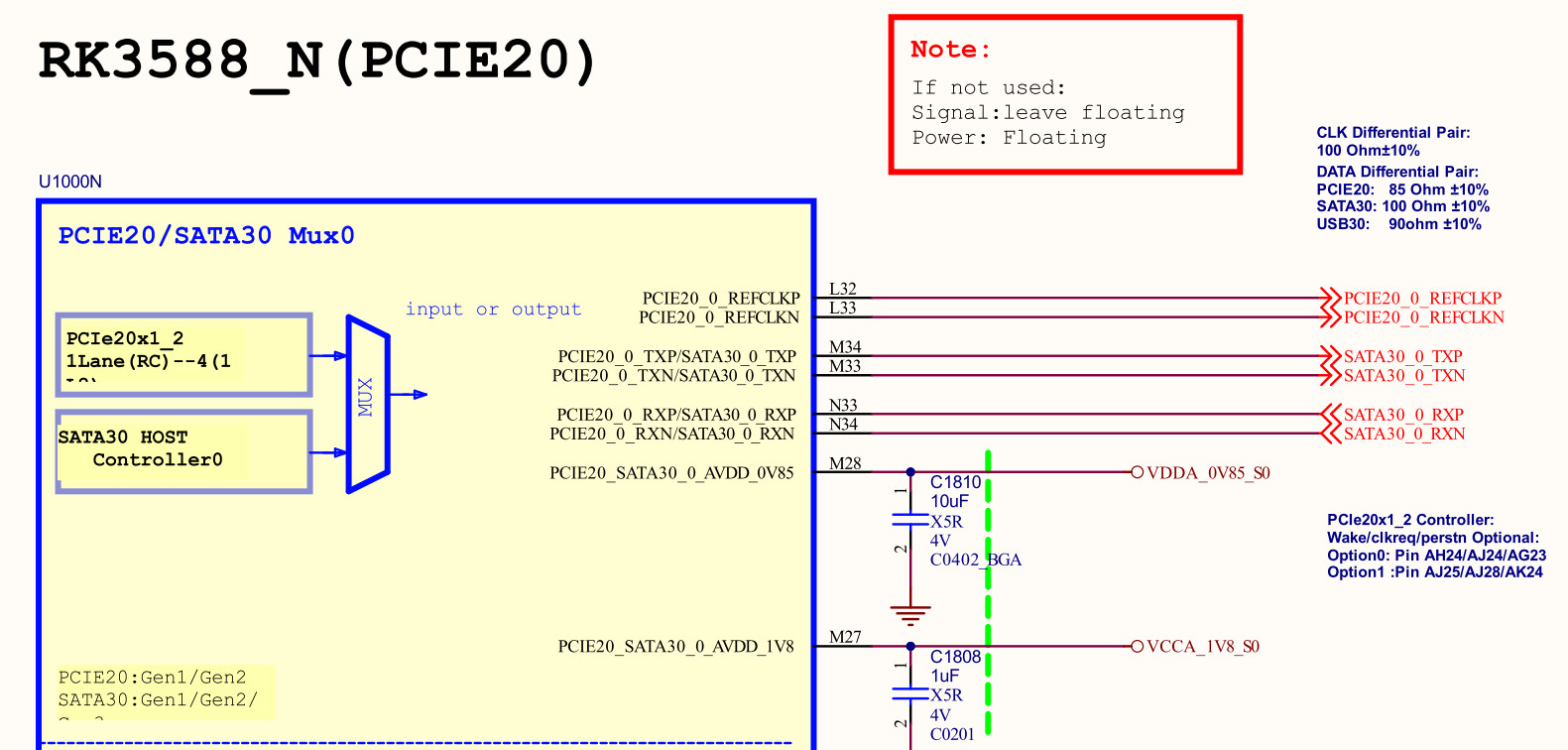

图二 主控端SATA3.0引脚.jpg

图一:主控端信号


3、 NGFF M.2 接口端设计

图二展示了标准的M.2 B-Key插槽电路,其核心设计要点如下:


3.1 耦合电容与信号连接

SATA信号在进入M.2连接器之前,必须串接 AC 耦合电容。

发送端 (TX): 串接10nF电容(C422, C423)。

接收端 (RX): 串接10nF电容(C420, C421)。

这些电容的作用是隔离直流偏置,仅允许交流高速信号通过,增强系统的鲁棒性。


3.2 电源管理

M.2硬盘对电源质量要求较高。

●3.3V 主电源: 使用 VCC_3V3_SATA 供电,通过由 BLM21PG600SN1D 磁珠和多颗并联电容(10pF、33pF、100nF、22uF、100uF)组成的滤波网络(B420后级),确保电源纹波极低,满足SSD在高速读写时的瞬态电流需求。

●复位电路: 采用了 BSS138 MOSFET 组成的电平转换及驱动电路。RESET_L 信号经过逻辑转换后控制M.2接口的 PERSTn 引脚(PIN 50),确保硬盘随系统同步初始化。


3.3 辅助功能引脚

Config 引脚: PIN 1、21、69、75 通过10K电阻(R421, R423, R430, R431)接地,用于主控识别连接设备的类型。

指示灯: PIN 10 (WWAN_LED) 连接到 D0603_LEDG,用于实时显示磁盘的读写活动状态(Disk Activity)。

SMBus/I2C: 保留了 I2C_SCL/SDA 引脚,用于温度监控或存储器信息读取。

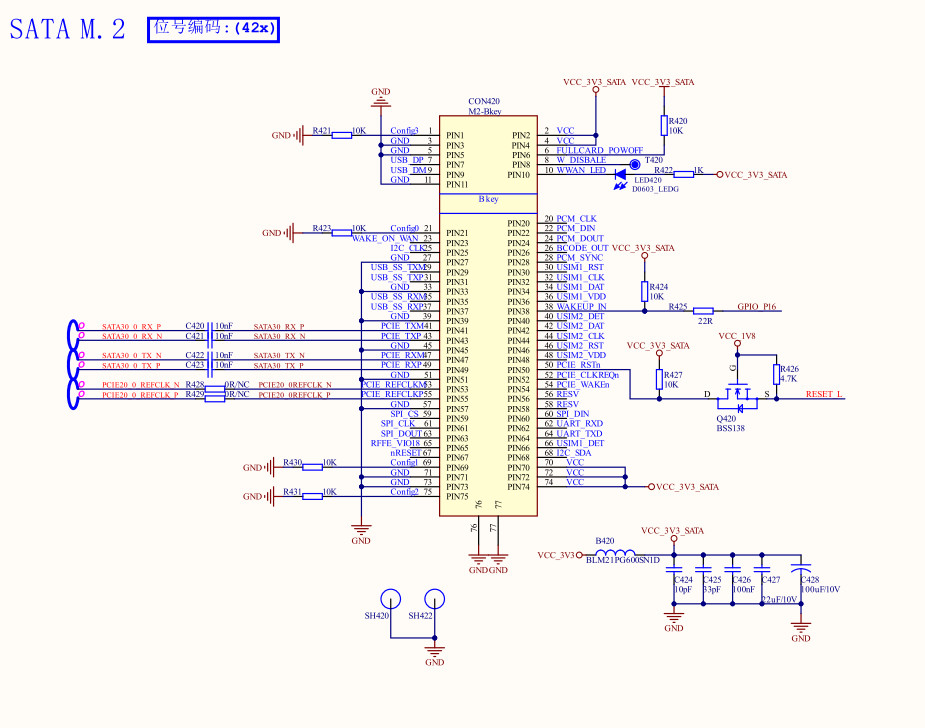

图一 NGFF M.2接口.jpg

图二 M.2 Bkey接口连接图


4、 设计注意事项与总结

●等长与间距: 在进行RK3588J到M.2接口的布线时,TX/RX 差分对内等长应控制在 5mil 以内,并尽量减少过孔数量。

●电源完整性: M.2接口峰值电流较大,建议电源走线宽度至少在 40mil 以上,或者使用铺铜处理。

●模式配置: 在软件端(DTS设备树),需正确配置RK3588J的PHY模式为 PHY_TYPE_SATA,以使能SATA控制器。

通过以上硬件电路的精密设计,RK3588J可以稳定驱动SATA 3.0协议的M.2 SSD,为工业级应用提供兼顾性价比与可靠性的高速存储方案。


5、 实践测试与挂载

硬件电路调试完成后,需在软件层面对硬盘进行初始化与性能验证。

格式化: 确认系统识别到设备(如 /dev/sda)后,使用 mkfs.ext4 /dev/sda1 将分区格式化为 ext4 文件系统。

挂载设备: 执行 mount -t ext4 /dev/sda1 /mnt/sata_disk 命令完成手动挂载。

读写验证: 通过 dd 命令或 fio 工具测试读写速度。由于电路中采用了 SATA 3.0 协议及完善的滤波设计,实测顺序读写速率应能稳定在 500MB/s 以上,充分发挥 6Gbps 通道的传输性能。

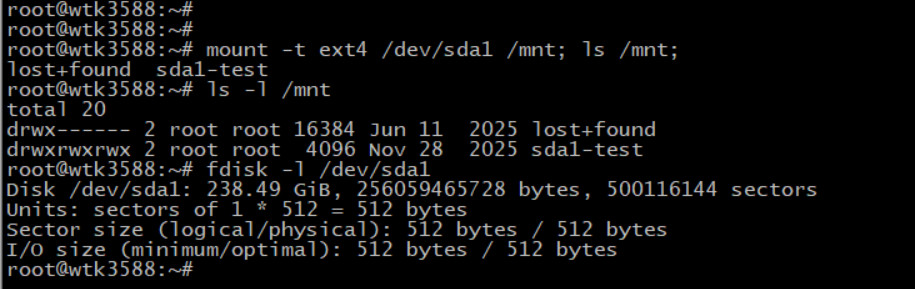

图三 NGFF硬盘实际测试.jpg

图三 NGFF硬盘实际测试


6、 方案方案推荐与总结

采用 Weathink WTC-RK3588-B 核心板可显著简化开发流程。该核心板已对 RK3588J 的高速信号进行了优化布线与阻抗控制,配合成熟的底板参考设计,能够帮助您轻松实现稳定、可靠的 SATA 3.0 存储方案。
