全志T153设计抗干扰强的隔离RS485接口

1、概述

在工业控制、智能楼宇、电力监控等场景中，RS485总线因其布线简单、传输距离远、支持多节点等优势被广泛应用。然而工业现场电磁环境复杂，电机启停、继电器动作、雷击浪涌等干扰源众多，普通非隔离RS485接口极易因共模电压超标、地电位差等问题导致通信异常甚至芯片损坏。本文基于全志T153平台，从电源隔离、信号隔离和接口防护三个维度，详细介绍如何设计一款抗干扰能力强的隔离RS485接口。

2、电源隔离设计

2.1 隔离电源方案选型

电源隔离是整个隔离系统的能量基础。本设计采用B0505S-1WR3定压输入隔离电源模块，输入5V、输出5V、功率1W，属于定压输入型DC-DC隔离模块。该模块集成度高，无需外围元件即可实现1500Vdc的电气隔离，为RS485侧提供独立的VDD_485电源，从根本上切断了两侧地之间的直流通路。

选择1W功率等级是经过考量的：SIT3088EESA收发器的典型工作电流约300μA，加上数字隔离器和外围电路的功耗，总功耗远低于1W，留有充足的裕量。同时，模块输出端并联270Ω假负载电阻R320，确保模块在轻载条件下仍能稳定工作，避免输出电压飘升。

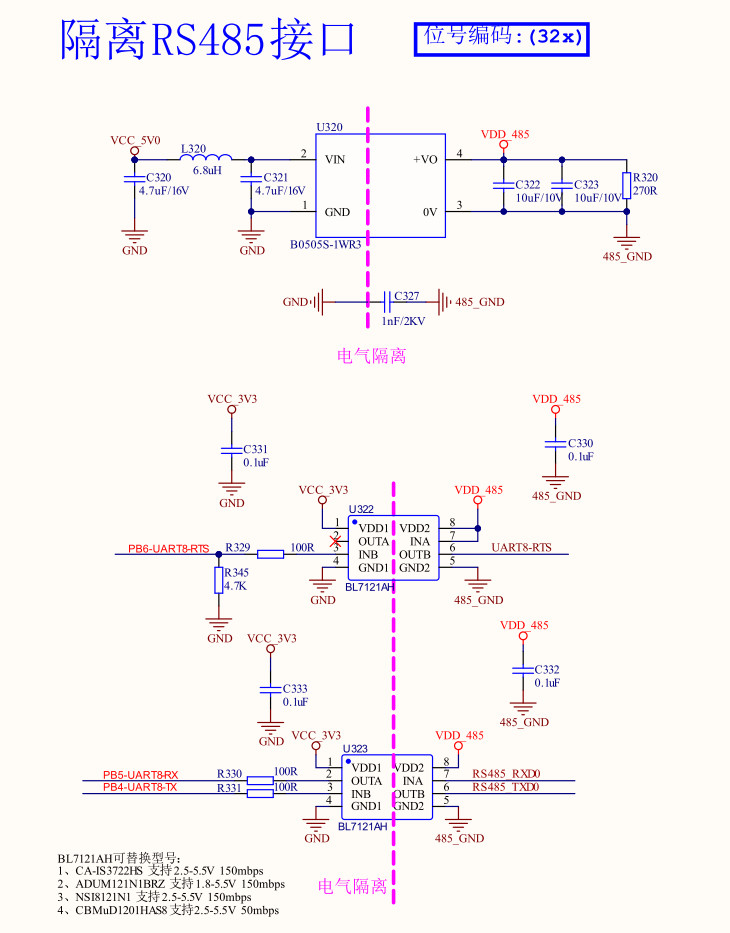

图一 电源和信号隔离原理图

2.2 输入输出滤波设计

隔离电源模块的输入和输出端都需要完善的滤波网络。输入端VCC_5V0先经过6.8μH电感L320和4.7μF电容C320组成的LC滤波电路，抑制电源线上的高频噪声。模块输入引脚旁再并联4.7μF/16V陶瓷电容C321，提供就近的去耦路径。

输出端VDD_485并联两颗10μF电容C322和C323，一大一小的容值搭配覆盖不同频段的纹波抑制。完善的滤波设计不仅保证了电源质量，也防止模块自身的开关噪声通过电源线耦合到系统侧。

2.3 地间安规电容设计

在GND与485_GND之间跨接一颗1nF/2KV的安规电容C327。这颗电容的作用是为高频共模干扰提供一条低阻抗泄放通路，同时保持直流和工频下的隔离特性。2KV的耐压等级确保在浪涌冲击下电容不会击穿，1nF的容值则在泄放高频噪声的同时，不会因过大的漏电流影响隔离耐压。这颗电容是EMC性能的关键元件，不可省略。

3、信号隔离设计

3.1 数字隔离器选型

信号隔离采用BL7121AH双通道数字隔离器，实现UART信号的电气隔离。BL7121AH是一款高性能数字隔离芯片，支持最高150Mbps的数据速率，完全满足RS485常用的115200bps甚至更高波特率的需求。

设计中还预留了多款兼容替代型号，包括CA-IS3722HS、ADUM121N1BRZ、NSi8121N1和CBMuD1201HASS，覆盖不同速率等级和供应链选择。其中ADUM121N1BRZ支持1.8V~5.5V宽电压范围，NSi8121N1支持2.5V~5.5V，CBMuD1201HASS为50Mbps速率等级的经济型选择。

3.2 通道配置

全志T153的UART8接口提供TX、RX和RTS三个信号，因此需要两颗双通道隔离器：U322负责RTS方向控制信号，U323负责TX和RX数据信号。RTS信号用于控制RS485收发器的收发方向，是半双工通信的关键。

U322的VDD1侧（系统侧）连接VCC_3V3，VDD2侧（总线侧）连接VDD_485，两侧电源完全独立。OUTA对应RTS输出方向，从系统侧到总线侧，控制RS485收发器的使能。U323同样配置为VDD1接3V3、VDD2接VDD_485，OUTA为TX方向（系统到总线），INB为RX方向（总线到系统），实现全双工信号的隔离传输。

3.3 外围电路设计

每颗隔离器的两侧电源引脚都配有0.1μF的去耦电容（C331、C330、C333、C332），必须尽可能靠近芯片电源引脚放置，以提供最短的高频电流回路。

信号输入端串联100Ω电阻（R329、R330、R331），起到限流和阻抗匹配的作用，同时抑制信号线上的高频振铃。RTS信号侧额外增加4.7K上拉电阻R345，确保上电或复位期间RTS处于高电平状态，使RS485收发器默认处于接收模式，避免总线冲突。

4、RS485接口防护设计

4.1 收发器选型与控制

RS485收发器选用SIT3088EESA，这是一款半双工RS485收发器，支持最多256节点，具有±15kV的ESD保护能力。芯片的DE（发送使能）和RE（接收使能）引脚短接在一起，由UART8-RTS信号统一控制，实现半双工方向切换。

控制信号路径上串联10Ω电阻R324，限制驱动电流，减缓信号边沿，降低EMI辐射。A、B信号线上同样串联10Ω电阻R325和R323，起到限流和阻抗匹配的作用。

4.2 共模抑制与阻抗匹配

A、B线经过CUW43T-513T-AU/NC网络变压器（共模电感）后引出到接口。共模电感对差模信号（正常通信信号）呈现低阻抗，对共模干扰呈现高阻抗，能有效抑制总线线上的共模噪声，是提升EMC性能的关键元件。

总线终端并联120Ω电阻R326，用于阻抗匹配，消除信号反射。在长距离或高速通信时，终端匹配电阻尤为重要。设计中R326可根据实际应用场景选择焊接或不焊。

4.3 多级浪涌防护设计

接口采用三级防护架构，层层递进地泄放浪涌能量：

 ●第一级是气体放电管V320（10G091M3SF），并联在A、B线与保护地之间。气体放电管能承受极大的浪涌电流（kA级），是第一道防线，主要泄放雷击等强能量浪涌。

 ●第二级是TVS二极管阵列D321（PSM712）和SMAJ6.5CA，对经过第一级后残余的浪涌电压进行钳位，将电压限制在芯片可承受的范围内。PSM712集成了两颗TVS二极管，专门针对RS485的A、B线防护设计。

 ●第三级是接口处的自恢复保险丝F320和F321（JK-NSMD020-30V），额定电流200mA。当出现过流故障时，保险丝呈高阻态限制电流，故障排除后自动恢复，保护后级电路免受过流损坏。

此外，A、B线与485_GND之间还并联100pF电容C328和C329（设计中标记为NC，可根据EMC测试结果选择性焊接），用于滤除高频共模噪声。这种"气体放电管+TVS+保险丝+共模电感"的多级组合防护，使接口能够承受严苛的浪涌和EFT测试。

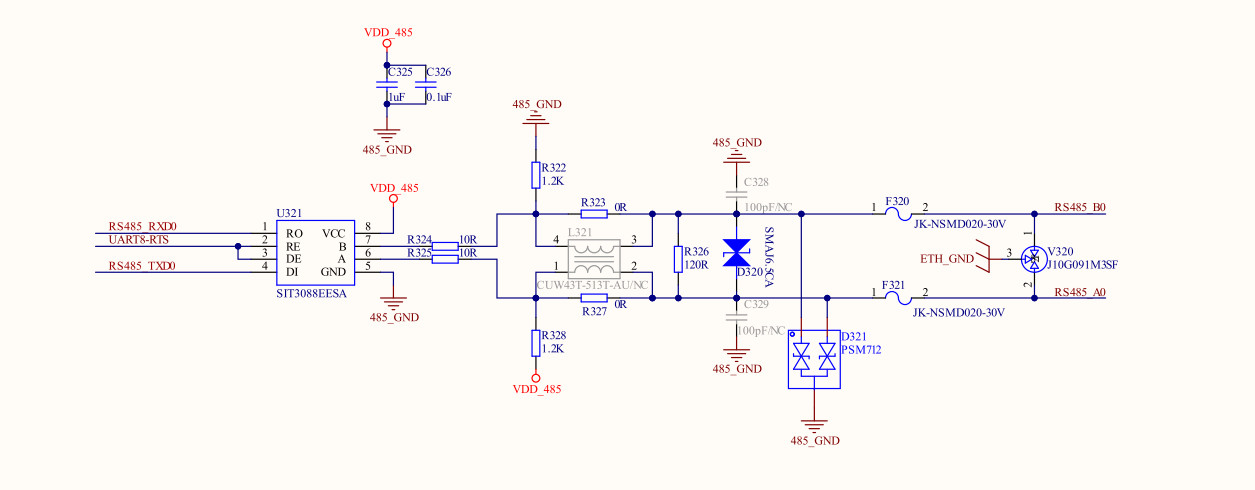

图二、 RS485收发电路

5、总结

一款抗干扰能力强的隔离RS485接口，需要电源隔离、信号隔离和接口防护三者协同设计。电源隔离提供能量层面的电气隔离，信号隔离确保控制和数据信号的安全传输，而多级防护电路则直接面对总线侧的各种干扰冲击。基于全志T153平台的本设计方案，通过B0505S-1WR3隔离电源、BL7121AH数字隔离器和SIT3088EESA收发器的组合，配合完善的滤波和多级浪涌防护，能够在恶劣的工业电磁环境下稳定可靠地工作。
