EN全志T153设计抗干扰强的隔离CAN接口
1、概述
在工业控制、智能电网、车载电子等强电磁干扰环境中，CAN总线因其高可靠性和差分传输特性被广泛应用。然而，现场环境中存在的浪涌、静电、地电位差等干扰源，往往会通过CAN接口侵入主控系统，轻则导致通信丢包，重则烧毁主控芯片。全志T153内置两路CAN接口，性价比突出，非常适合工业控制类产品应用。本文基于全志T153平台，从电源隔离、信号隔离、总线保护三个维度，详细介绍如何设计一款抗干扰能力极强的隔离CAN接口。
2、整体架构设计
2.1 三级防护架构
本方案采用"电源隔离 + 信号隔离 + 总线保护"的三级防护架构，在主控MCU与CAN总线之间建立完整的电气隔离屏障。
- 第一级：隔离DC-DC模块实现电源侧的电气隔离，切断共模干扰的地环路
- 第二级：数字隔离器实现CAN信号的电气隔离，阻断干扰沿信号线传导
- 第三级：CAN总线侧的TVS、ESD、共模电感、自恢复保险丝组成多级防护网络，抑制差模和共模干扰
2.2 隔离边界划分
整个电路以数字隔离器和隔离电源为界，分为主控侧（GND域）和CAN侧（CAN_GND域）两个独立的地平面。两侧地之间仅通过1nF/2KV高压电容连接，提供高频泄放通路的同时保持低频隔离。主控侧使用3.3V和5V系统电源，CAN侧使用隔离后的VDD_CAN独立供电，两地之间完全不共地，从根本上消除地电位差带来的共模干扰。

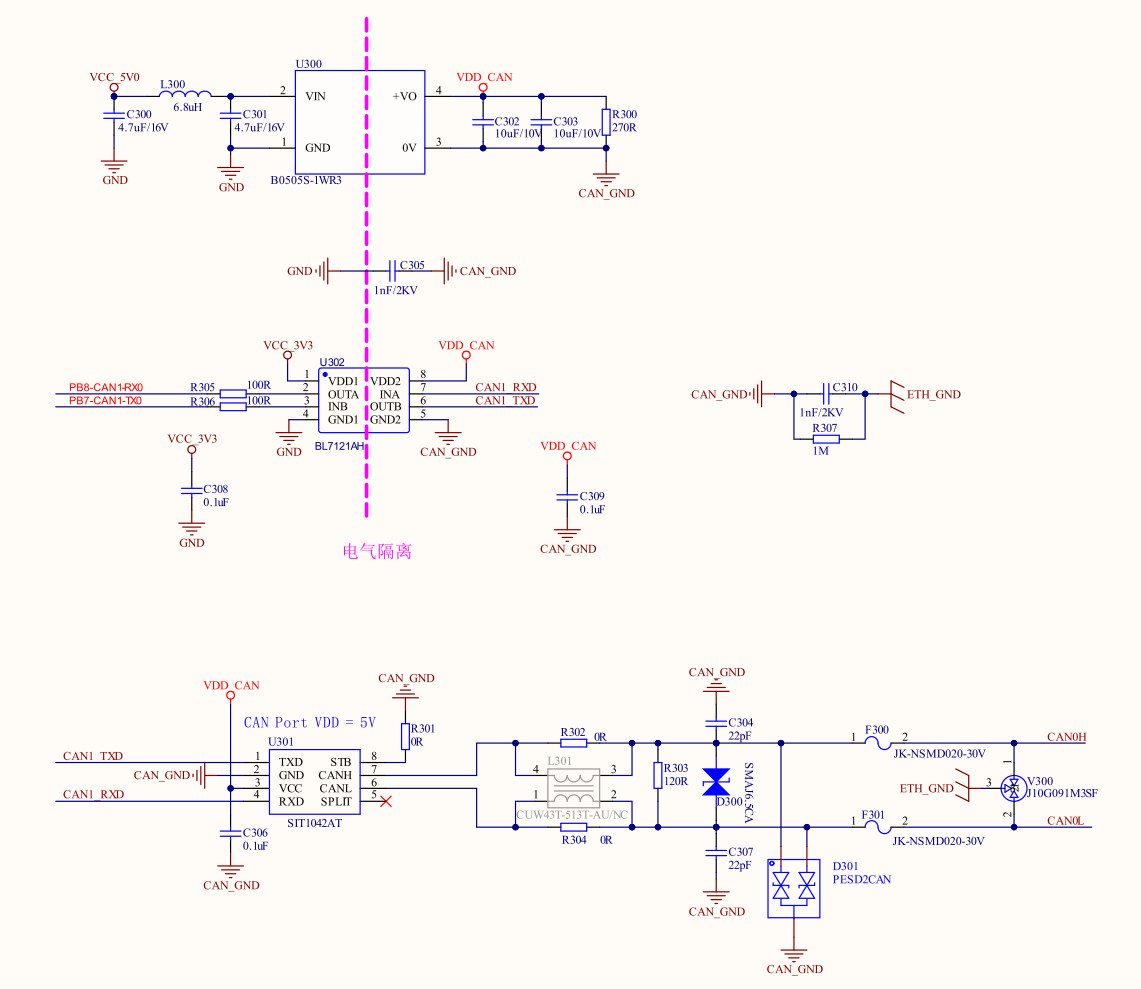

图一 CAN电路
3、电源隔离设计
3.1 隔离DC-DC选型
电源隔离采用B0505S-1WR3隔离DC-DC模块，输入5V、输出5V、额定功率1W。该模块具有3000VAC的隔离耐压，能够有效抑制工业现场的地电位差和共模干扰。模块输入端串联6.8uH电感L300，并配合4.7uF电解电容C300和C301组成π型滤波网络，抑制输入侧的纹波和噪声。
3.2 输出滤波与假负载
- 输出端并联两颗10nF陶瓷电容C302、C303，滤除高频噪声
- 输出端并联270Ω假负载电阻R300，确保模块在轻载条件下仍能稳定工作，避免输出电压飘升
- 隔离地之间跨接1nF/2KV高压电容C305，为高频共模干扰提供泄放路径，同时不破坏低频隔离特性
4、信号隔离设计
4.1 数字隔离器选型
CAN信号隔离采用BL7121AH双通道数字隔离器，支持最高150Mbps的传输速率，完全满足CAN总线最高1Mbps的通信需求。该器件提供两路独立的信号通道，分别用于CAN_TX和CAN_RX信号的双向隔离，隔离耐压可达2500Vrms。
4.2 信号完整性处理
- 主控侧PB7-CAN-TX0和PB8-CAN-RX0信号线上各串联100Ω电阻R305、R306，起到阻抗匹配和限流保护的作用
- 隔离器两侧电源引脚分别就近并联0.1uF去耦电容C308、C309，保证电源稳定
- 隔离器两侧分别使用独立的地平面（GND与CAN_GND），确保隔离效果不被破坏
5、CAN收发器与总线保护
5.1 CAN收发器选型
CAN收发器选用SIT1042AT，这是一款兼容ISO 11898标准的高速CAN收发器，支持最高5Mbps的传输速率。该芯片具有良好的电磁兼容性（EMC）性能，在强干扰环境下仍能保持稳定的通信质量。STB引脚通过0Ω电阻接地，使芯片工作在正常模式；SPLIT引脚悬空不使用。
5.2 总线端多级保护
- 自恢复保险丝：CANH和CANL线上各串联一颗JK-NSMD020-30V（0.2A/30V）自恢复保险丝F300、F301，在总线短路时自动限流，故障排除后自动恢复
- TVS保护：SM712（V300）TVS阵列对CANH/CANL与地之间进行浪涌保护，可承受±12kV的静电放电和浪涌冲击
- ESD保护：PESD2CAN（D301）专用CAN总线ESD保护二极管，提供低电容、高钳位的静电防护
- 差模TVS：SMAJ6.5CA（D300）并联在CANH与CANL之间，抑制差模浪涌电压
5.3 共模抑制与滤波
- 共模电感L301（CUW43T-313T-AU/NC）串联在CANH/CANL回路中，有效抑制共模干扰，同时对差模信号几乎无影响
- CANH和CANL分别通过22pF电容C304、C307接CAN_GND，滤除高频共模噪声
- 总线终端电阻R303（120Ω）并联在CANH与CANL之间，实现总线阻抗匹配，防止信号反射
- CAN_GND与ETH_GND之间通过1nF/2KV电容C310和1MΩ电阻R307连接，平衡不同接口地之间的电位，同时保持隔离特性
