关于AM6254的PMU TPS652190x的介绍

原创 2025-01-03 18:02:26

　　关于AM6254的PMU TPS652190x的介绍

　　TPS65219 是德州仪器(TI)设计的一款高度集成的电源管理单元(PMU)，专为嵌入式处理器(AM62x 系列，比如AM6254)设计，能够满足其复杂的电源需求。TPS65219 提供多路电源轨、电源时序控制和集成的保护功能，是工业和嵌入式应用的理想选择。本文将介绍 TPS65219 的主要功能、特点以及设计中的关键注意事项。

　　1. TPS65219 概述

　　TPS65219 专为 TI 的 Sitara AM62x 系列处理器优化，提供完整的电源管理解决方案，简化了系统设计。它集成了多个电源轨，包括降压转换器(Buck Converter)和低压差稳压器(LDO)，并具备高级控制功能。

　　主要特点包括：

　　●包含3 路 DC-DC 降压转换器(DCDC1~DCDC3)：为CORE、DDR 内存和外围设备提供高效电源。

　　●包含4路低压差稳压器(LDO1~LDO4)：为模拟电路和低电流模块提供稳定电源。

　　●可编程电源时序：确保 AM62x 处理器的上电顺序符合其设计要求。

　　●多种保护功能：包括过压、欠压、过流和过热保护功能，提升系统安全性。

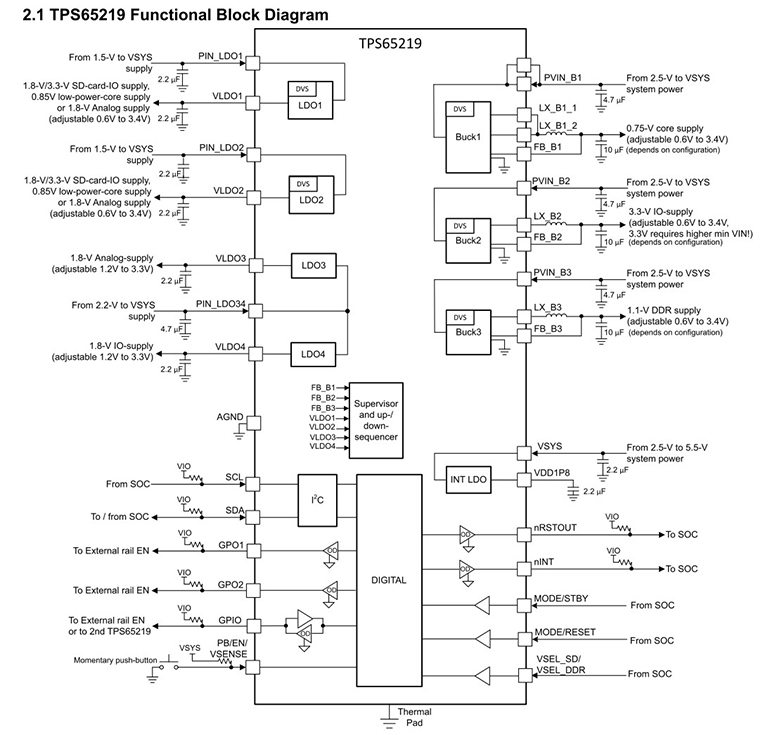

　　2. TPS65219 内部框图

　　TPS65219 PMU 提供多路电源轨来满足 AM62x 处理器及其外设的电源需求：

图一 TPS65910内部框图-宽770.jpg

图一 TPS65910内部框图

图二 TPS65910各个型号的区别-宽770.jpg

　　2.1 DCDC1~DCDC3

　　提供核心电源、DDR 内存和高性能外围设备所需的高效电源输出。输出电压范围可调，典型值为 0.8V～3.3V。转换效率高，适合高功耗应用场景。

　　2.2 LDO1~LDO4

　　用于为模拟模块(如音频电路)和其他低功耗设备提供稳定的低噪声电源。输出电流范围适中，适合驱动低功耗组件。

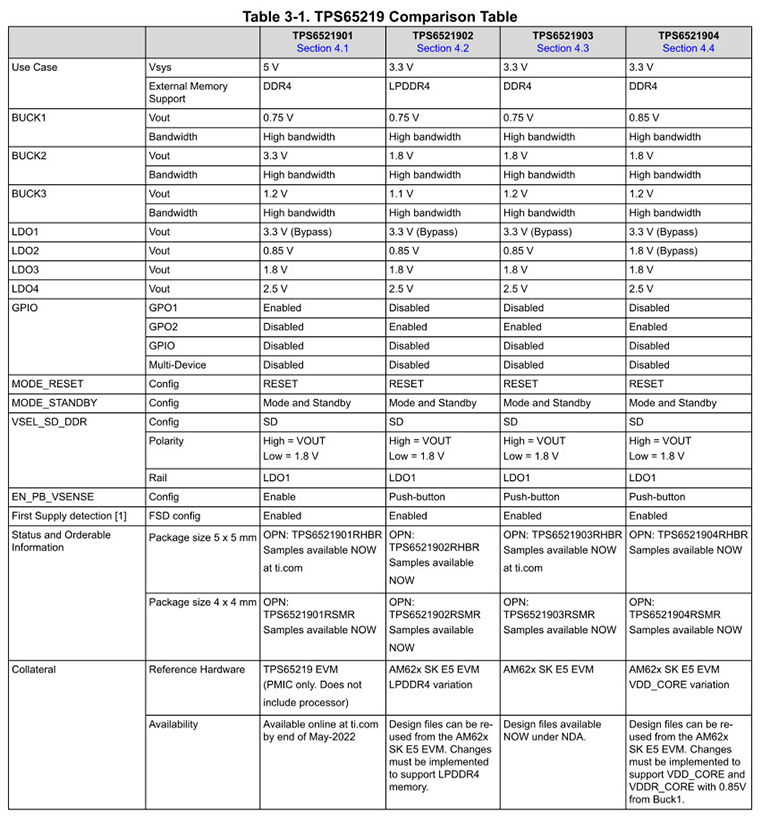

　　3. TPS65219各个型号之间的区别

图二 TPS65910各个型号的区别

　　●TPS6521901是针对5V输入系统的，而其他几款是针对3.3V系统设计的。

　　●TPS6521902是针对LPDDR4专门设计的，而其他的几款是针对DDR4设计的。

　　●TPS6521903和TPS6521904的区别主要是VDD_CORE电压的区别，0.85V才能达到最高的主频1.4GHZ

　　4. TPS65219 的保护功能

　　TPS65219 集成了多种保护机制，增强了系统的安全性和稳定性：

　　过压保护(OVP)：当输出电压超过设定值时自动关闭电源，防止组件损坏。

　　欠压保护(UVP)：当输出电压低于设定值时触发警报，避免系统异常运行。

　　过流保护(OCP)：防止因负载过大而导致的电源过载。

　　过热保护(OTP)：在芯片温度超过安全范围时自动关闭电源输出。

　　6. 总结

　　TPS65219 是专为 TI AM62x 处理器设计的电源管理单元，提供灵活的电源输出、精确的时序控制和全面的保护功能。通过合理的设计和优化，TPS65219 能够为嵌入式和工业系统提供稳定高效的电源解决方案。在设计中，工程师需要特别关注电源轨分配、时序管理以及 PCB 布局等关键点，以充分发挥 AM62x 的性能和 TPS65219 的管理能力，为系统提供可靠的电源支持。维芯科作为TI的第三方合作伙伴，在电路设计方面可以提供一定的支持，推荐使用维芯科设计的AM62x核心板
