如何给AM62x增加WIFI功能?
德州仪器（Texas Instruments，TI）的 AM62x 系列是用于工业应用、嵌入式系统和 IoT 设备的强大平台。为 AM62x 添加 Wi-Fi 模块可以增强其连接性，使应用能够进行无线通信。本文将概述将 Wi-Fi 模块与 AM62x 集成的步骤，包括硬件连接、软件配置和测试。
1. 选择 Wi-Fi 模块
1.1 在开始集成过程之前，选择一个兼容的 Wi-Fi 模块。一些常见的选项包括：
●正基AP6212
●ESP32
●TI 的 WL1837MOD
确保选择的模块支持您应用中的所需功能和协议（如 802.11b/g/n），本文我们选用AP6212来做连接测试。
1.2 AP6212模块介绍
AP6212是正基AMPAK推出的一款低功耗高性能的WiFi+BT4.2模块，该模块符合802.11b/g/n标准，其中WiFi功能采用SDIO接口，蓝牙采用UART/I2S/PCM接口，具有StationMode，SoftAP，P2P功能等。无线模块符合IEEE 802.11 b/g/n标准，可在802.11n规格的单天线传输中实现最高72.2Mbps的速度，符合IEEE 802.11g规定的54Mbps，或符合IEEE 802.11b的11Mbps以连接无线局域网。
2. 硬件连接
2.1 电源连接
根据所选 Wi-Fi 模块的规格，确保为其提供适当的电源。通常WIFI模块需要 3.3V 的电源，而选择VDDIO的选择需要根据AM62x的SDIO电平来选择，如果选择的是1.8V，则需要电平转换，如果是3.3V则不需要。
2.2 数据连接
Wi-Fi 模块通常通过 MMC、UART接口与主控芯片连接。以下是 MMC 和 UART 的连接示例：
●MMC连接：将 Wi-Fi 模块的 SDIO接口连接到 AM62x 的相应 MMC引脚。常见引脚包括：
MMC_D0~MMC_D3: SDIO的数据线
MMC_CMD：SDIO的命令信号线
MMC_CLK：SDIO时钟信号线，速率可达50Mpbs
WB_PWR_EN: WiFi模块的电源使能
WIFI_WEEKUP:WiFi模块的唤醒
●UART连接：将 Wi-Fi 模块的 UART接口连接到 AM62x 的相应 UART引脚。常见引脚包括：
UART1_RXD：蓝牙串口接收引脚
UART1_TXD：蓝牙串口发送引脚
UART1_CTSn：蓝牙串口流控引脚
UART1_RTSn：蓝牙串口流控引脚
BT_WAKEUP_HOST：蓝牙唤醒主机
HOST_WAKEUP_BT：主机唤醒蓝牙
BT_EN：蓝牙功能使能

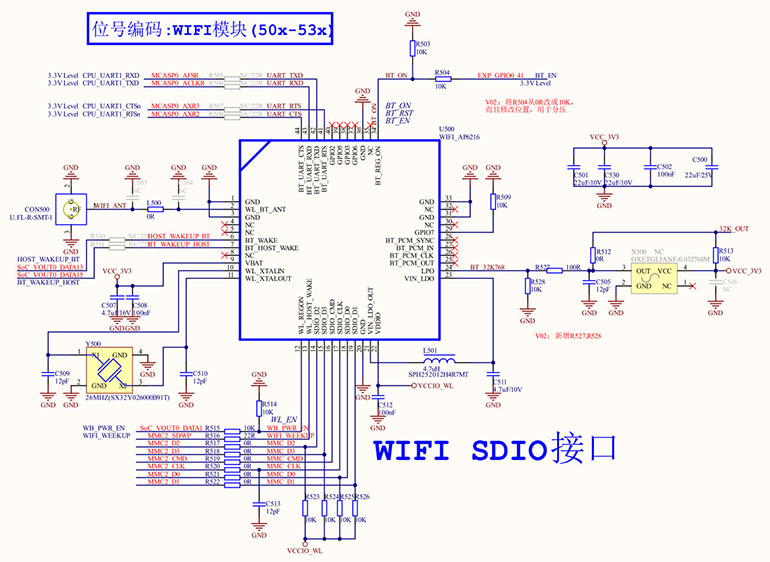

图1 AM62x和AP6212连接图
3. 软件配置
3.1 驱动程序安装
根据所用的 Wi-Fi 模块，可能需要安装相应的驱动程序。可以联系正基代理商获取驱动程序。
3.2 配置网络
在 Linux 系统中，您可以使用 wpa_supplicant 和工具来配置 Wi-Fi 网络。
修改 /etc/wpa_supplicant/wpa_supplicant-wlan0.conf 文件来支持 静态配置
ip参数
增加wifi的 AP 配置：
network={
ssid="home"
psk="PASSWORD"
}
或者使用 wpa_passphrase 命令配置：
wpa_passphrase ssid_name ssid_password >> /etc/wpa_supplicant/wpa_supplicant-
wlan0.conf
然后可以启动 wifi 的服务：
systemctl start wpa_supplicant@wlan0
如果要开机默认启动可以：
systemctl enable wpa_supplicant@wlan0
4. 测试连接
4.1 验证 Wi-Fi 连接
使用以下命令检查 Wi-Fi 连接状态：
使用ifconfig查wlan0设备是否有IP地址
41 测试网络
使用 ping 命令测试网络连接：
ping www.weathink.cn
如果能收到响应，说明 Wi-Fi 模块已成功连接。
结论
通过按照上述步骤，您可以轻松为 AM62x核心板 添加 Wi-Fi 模块，增强设备的无线连接能力。根据具体的应用需求，您可能还需要进行进一步的优化和调整。希望这篇文章能帮助您顺利完成 Wi-Fi 模块的集成！
