ENRK3588 搭配 ES8388 音频方案：实现高性能耳机输出与线性输入
在高性能嵌入式开发领域，Rockchip RK3588 以其卓越的算力被广泛应用。为了实现高质量的音频交互，WEATHINK 采用了性价比极高的 ES8388 编解码芯片。本文将结合硬件原理图，深度解析该方案在耳机（Headphone）输出与线性（LINE IN）输入上的设计实战。
1 方案概述与核心优势
1.1 硬件组合选择
RK3588 具备强大的 I2S 总线资源，而 ES8388 是一款集成了立体声 ADC 和 DAC 的低功耗编解码器。两者的结合能够以较低的成本实现工业级的音频采集与播放功能。
1.2 应用场景
该音频方案适用于智能商显、工业人机界面（HMI）、边缘计算网关及高端消费类电子产品，满足用户对语音交互和高保真音频的需求。
2 Codec 核心电路设计
2.1 供电与滤波隔离

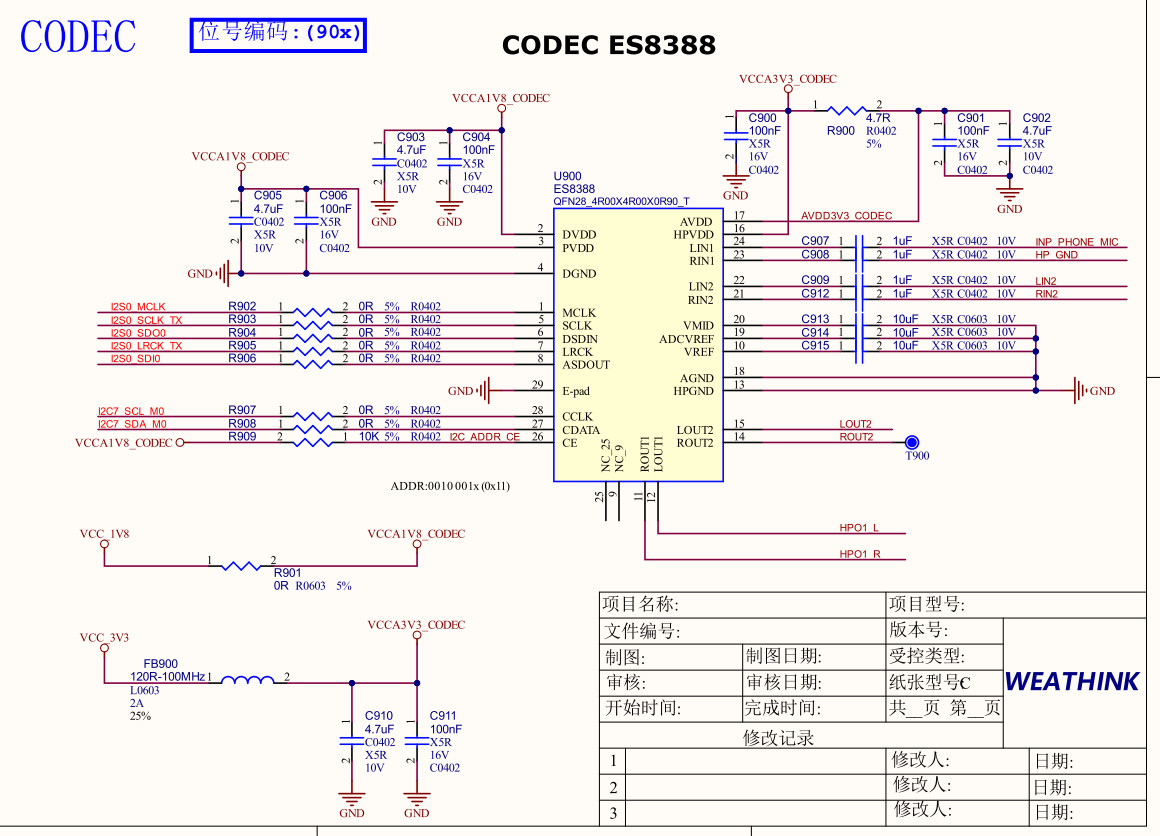

在原理图 001.jpg 中，电源设计的稳定性是音质的关键。系统通过磁珠 FB900 将模拟电源 VCCA3V3_CODEC 与数字电源进行隔离，并配合多组 4.7uF 与 100nF 的电容组合，有效滤除高频噪声，确保底噪控制在极低水平。
2.2 I2S 信号传输
RK3588 通过 I2S0 接口与 ES8388 连接。设计中在 MCLK、SCLK、LRCK 及数据线上串联了 0R 电阻（R902-R906）。这一设计不仅方便后期调试信号完整性，还能在复杂的电磁环境下起到阻抗匹配的作用。
图一 连接图
3 输入输出接口电路实现
3.1 耳机输出（Headphone）电路

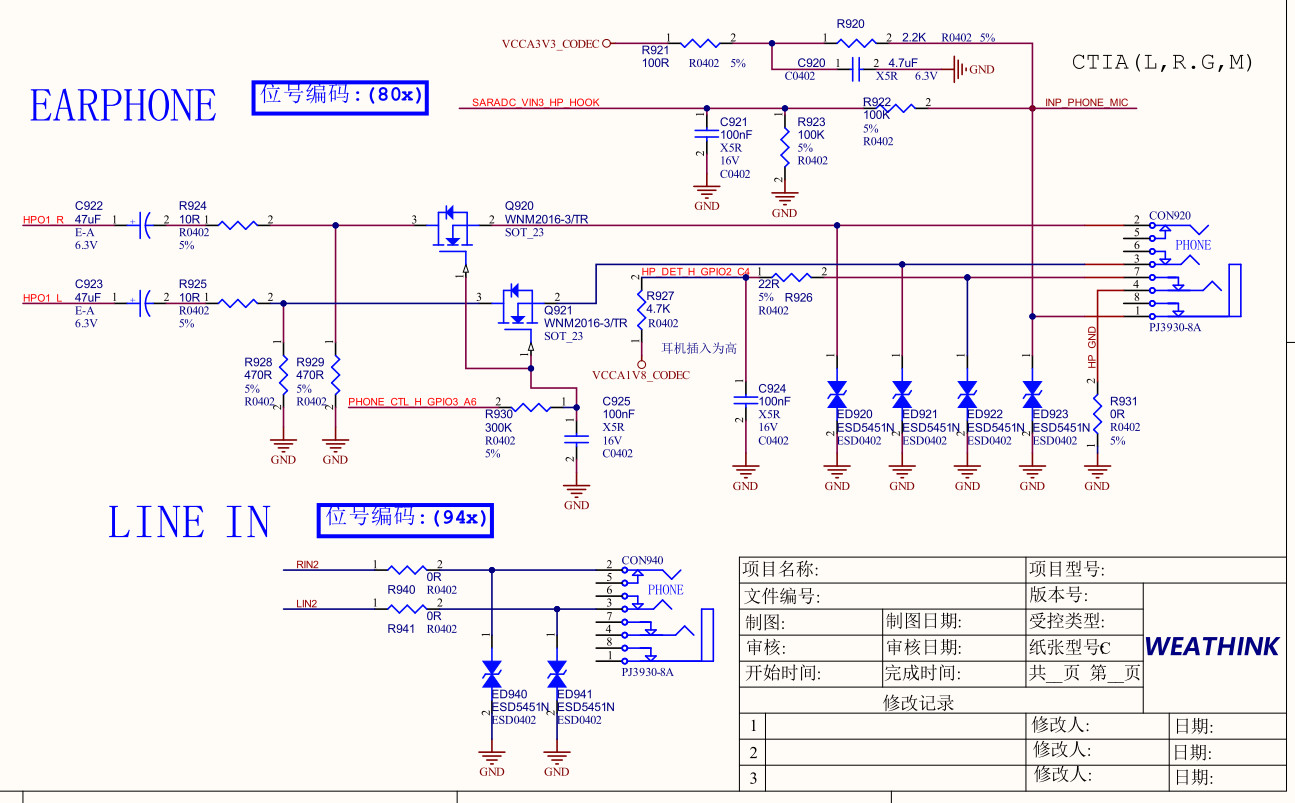

参考原理图 002.jpg，耳机输出端采用了 47uF 电解电容（C922/C923）进行直流隔离。为了解决开关机瞬间的“砰砰声”问题，WEATHINK 设计了基于 MOSFET（Q920/Q921）的静音控制电路。同时，接口处部署了专用的 ESD 保护管（ED920-ED923），大幅提升了接口的抗静电可靠性。
3.2 线性输入（LINE IN）电路
LINE IN 电路（RIN2/LIN2）通过简单的 RC 耦合电路进入 Codec，同样配备了 ESD 保护器件。该设计保证了外部音频设备接入时的信号纯净度，并防止浪涌电压冲击核心芯片。
3.3 耳机检测功能
通过 HP_DET_H 信号，系统可以实时感知耳机的插入状态。这一硬件设计配合软件驱动，可实现音频输出路径的自动切换（如从扬声器自动切换至耳机）。
4 总结与技术支持
4.1 设计要点总结
实现 RK3588 外接 ES8388 方案，需重点关注模拟地与数字地的分割、电源纹波抑制以及输出端的 ESD 防护。
4.2 WEATHINK 服务
作为专业的嵌入式解决方案提供商，WEATHINK 提供基于 RK3588 全系列平台的硬件定制与驱动调试支持。如果您在音频开发过程中遇到底噪大、检测失灵等问题，欢迎联系我们的技术团队进行深度优化。
